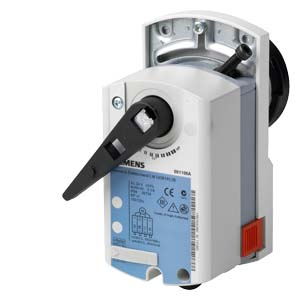

De elektromotorische roterende aandrijving GDB341.9E is ontworpen voor betrouwbare 2-stand of 3-stand regeling van kogelkranen in verwarmings-, ventilatie- en airconditioningsystemen (HVAC). Dankzij de universele voedingsspanning en robuuste constructie is hij geschikt voor een breed scala aan toepassingen.

Universele voeding

Mogelijkheid om aan te sluiten op een AC-netwerk van 100...240 V~ zorgt voor flexibiliteit in verschillende installaties.

Precieze regeling

De aandrijving maakt 2-stand of 3-stand regeling mogelijk voor efficiënte doorstroomregeling.

Koppel 5 Nm

Nominaal koppel van 5 Nm voor betrouwbare bediening van compatibele kogelkranen.

Onderhoudsvrije werking

Constructie met onderhoudsvrije tandwielen en overbelastingsbestendigheid garandeert een lange levensduur.

Kenmerken van de aandrijving:

• Regelingstype: 2-stand of 3-stand
• Draairichting: Optioneel afhankelijk van aansluiting (met of tegen de klok in)
• Bestendigheid: Bestendig tegen overbelasting, geen eindschakelaars nodig
• Functie zonder voeding: Blijft in de laatste positie bij stroomuitval (zonder terugverende veer)
• Tandwielen: Onderhoudsvrij en stil
• Handmatige instelling: Mogelijkheid tot handmatige verstelling met een knop (na uitschakeling van de voeding)
• Aansluitkabel: Standaardlengte 0,9 m

Technische specificaties GDB341.9E:

• Bedrijfsspanning: AC 100...240 V~ ±10%
• Frequentie: 50/60 Hz
• Verbruik tijdens werking: 5 VA / 1,6 W
• Verbruik in stand-by: 0,9 W
• Nominaal koppel: 5 Nm
• Maximaal koppel (bij blokkering): 10 Nm
• Overgangstijd voor 90°: 150 s
• Nominale draaishoek: 90°
• Maximale draaishoek (mechanische limiet): 95° ±2°
• Geluidsvermogensniveau: 28 dB(A)
• Besturingssignaal (draden 4-6/N-Y1): Met de klok mee
• Besturingssignaal (draden 4-7/N-Y2): Tegen de klok in
• Doorsnede aansluitkabel: 0,75 mm²
• Beschermingsgraad: IP54 volgens EN 60529 (bij gesloten deksel)
• Isolatieklasse: III (volgens EN 60730)
• Toegestane omgevingstemperatuur (werking): -32...+55 °C
• Toegestane omgevingsvochtigheid (werking): <95% r.v. (zonder condensatie)
• Gewicht (zonder verpakking): 0,69 kg

Toepassing:

• Voor 2-weg en 3-weg regelkogelkranen van Siemens (VAI61.., VBI61.., VAG61.., VBG61..) van DN15 tot DN25
• Voor 2-weg aan/uit en schakelende 3-weg kogelkranen van Siemens (VAI60.., VB160.., VAG60.., VBG60..) van DN15 tot DN25
• Regeling in verwarmings-, ventilatie- en airconditioningsystemen (HVAC)

De GDB341.9E aandrijving biedt een betrouwbare, flexibele en onderhoudsvrije oplossing voor precieze 2-stand of 3-stand regeling van kogelkranen in een breed scala aan HVAC-toepassingen. De universele voedingsspanning en robuuste constructie zorgen voor eenvoudige integratie en langdurige probleemloze werking.
