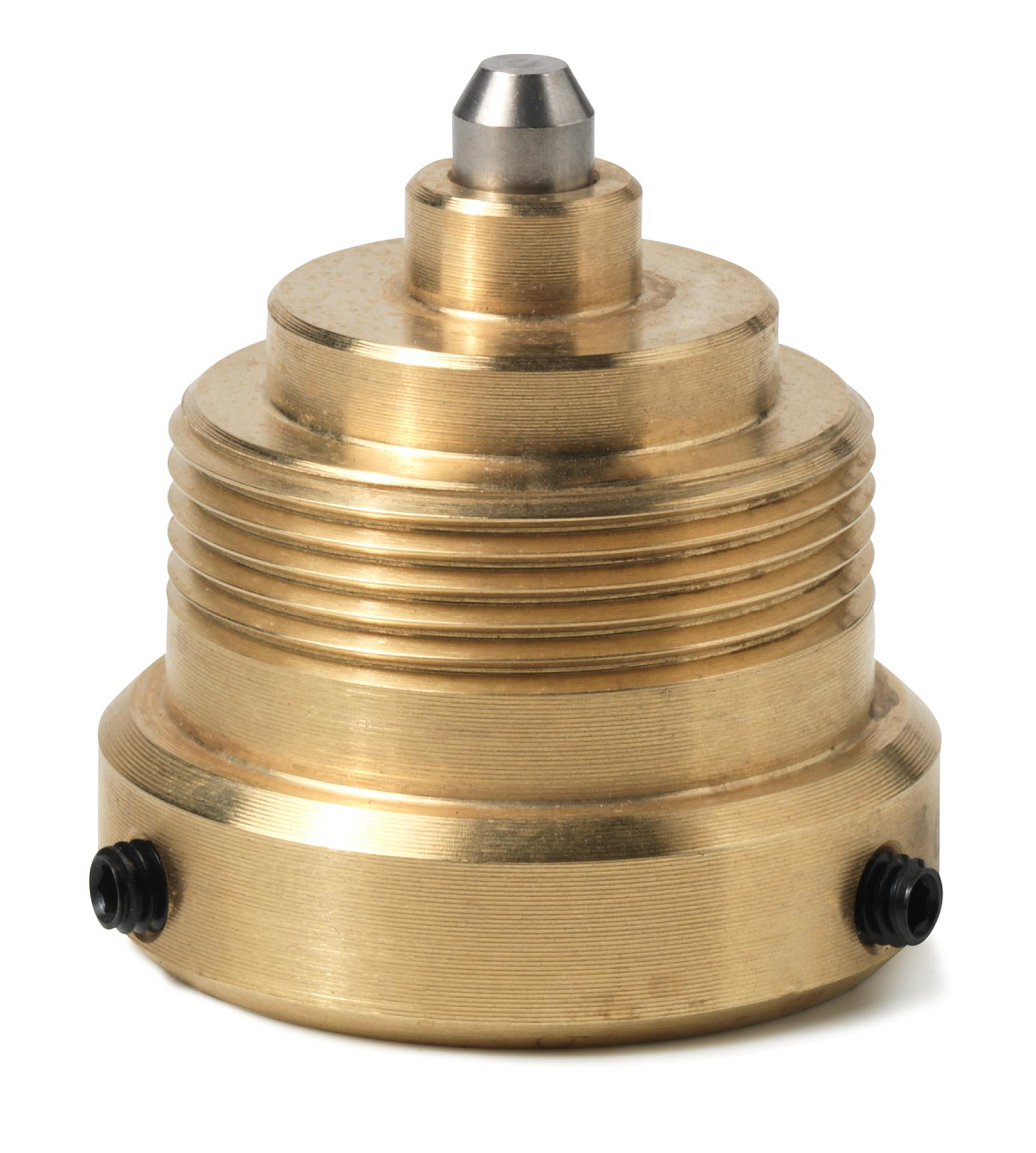

Adapter AL100 is bedoeld voor de montage van elektrische aandrijvingen uit de series SSP31..., SSP81... en SSP61... op oudere typen 2W..., 3W... en 4W... ventielen, die niet direct compatibel zijn met rechtstreekse montage met behulp van een wartelmoer M30 × 1,5.

Toepassing

De adapter is bestemd voor de installatie van SSP... aandrijvingen op Siemens-ventielen van oudere series:

• 2W... – tweewegventielen
• 3W... – driewegventielen
• 4W... – driewegventielen met T-bypass

Eigenschappen

• Maakt directe montage van SSP... aandrijvingen op oudere typen ventielen mogelijk
• Aansluitschroefdraad: M30 × 1,5
• Geleverd met montagehandleiding nr. 74 319 0302 0

Waarschuwing

Het gebruik van SSP... aandrijvingen in combinatie met ventielen van andere fabrikanten (dan Siemens) doet de door Siemens geboden garantie vervallen. Voor een probleemloze werking moeten de ventielen aan de volgende eisen voldoen:

• Schroefdraadaansluiting met wartelmoer M30 × 1,5
• Nominale kracht F ≤ 160 N
• Afmeting x (bij volledig geopend ventiel): x > 9,0 mm
• Afmeting y (bij volledig gesloten ventiel): y = 14,5 mm
