Compacte pompstation klaar voor aansluiting voor de afvoer van wastafels, douches en baden.

Compact en onderdompelbaar

Volledig onderdompelbare constructie voor eenvoudige installatie, zelfs in beperkte ruimtes.

Klaar voor aansluiting

Eenvoudige installatie dankzij een complete set die direct klaar is voor gebruik.

Geurloze werking

Geïntegreerd filter met actieve koolstof zorgt voor ontluchting zonder onaangename geuren.

Flexibele aansluiting

Tot vier aansluitmogelijkheden voor wastafels, douches en baden (DN 40/50 en DN 32/40).

Te verpompen medium

• Voor het verzamelen en transporteren van water in huishoudelijke gebieden:
• Afvalwater zonder fecaliën
• Transport van afvalwater volgens 12050
• Het afvalwaterpompstation voldoet aan de eisen van norm EN 12050-2.

Constructie

• Compact, volledig onderdompelbaar pompstation met dompelpomp, klaar voor aansluiting.
• Het niveau wordt gemeten met behulp van een verticale vlotterschakelaar.
• Ontluchting is geïntegreerd in de behuizing en voorzien van een filter met actieve koolstof.
• Er zijn tot vier aansluitingen beschikbaar:
  • 1× inlaat 40 mm (DN 40), zonder terugslagklep, naar boven gericht, vanuit de fabriek afgesloten.
  • 2× inlaat 40/50 mm (DN 40/50), met terugslagklep, horizontaal naar links en rechts gericht, vanuit de fabriek geopend.
  • 1× persaansluiting 32/40 mm (DN 32/40), met terugslagklep, naar boven gericht, vanuit de fabriek geopend.

Leveringsomvang

• 1× afdichtingsmanchet voor HT-buis DN 32/40 (32/40 mm)
• 2× slangklem 32–50 mm
• 2× inlaataansluiting DN 50 (50 mm)
• 2× afdichtingsmanchet voor HT-buis DN 40/50 (40/50 mm)
• 2x terugslagklep
• 2× buisklem 50–70 mm
• 2× slangklem 32–50 mm
• 2× afdichtingsstop
• 6× O-ring
• Verankering (opdrijvingsbeveiliging): 2× bevestigingshoeken met schroeven en pluggen
• Montage- en bedieningshandleiding

Bedrijfsgegevens

• Toegestaan toepassingsgebied - mediumtemperatuur T: 3 °C
• Max. mediumtemperatuur, kortstondig tot 5 min. T: 75 °C
• Omgevingstemperatuur T: 3 °C
• Maximale bedrijfsdruk PN: 1 bar
• Maximaal schakervolume V: 3,1 l

Motorgegevens

• Netvoeding: 1~230 V, 50 Hz
• Spanningstolerantie: ±10 %
• Nominaal motorvermogen P2: 0,25 kW
• Nominale snelheid n: 2800 1/min
• Nominale stroom IN: 1,9 A
• Isolatieklasse: F
• Beschermingsklasse motor: IP68
• Max. schakelfrequentie t: 20 1/h

Materialen

• Materiaal van de tank: ABS

Installatieafmetingen

• Aansluiting van de zuigzijde: DN 40 (40 mm)
• Aansluiting van de perszijde: DN 32/40 (32/40 mm)

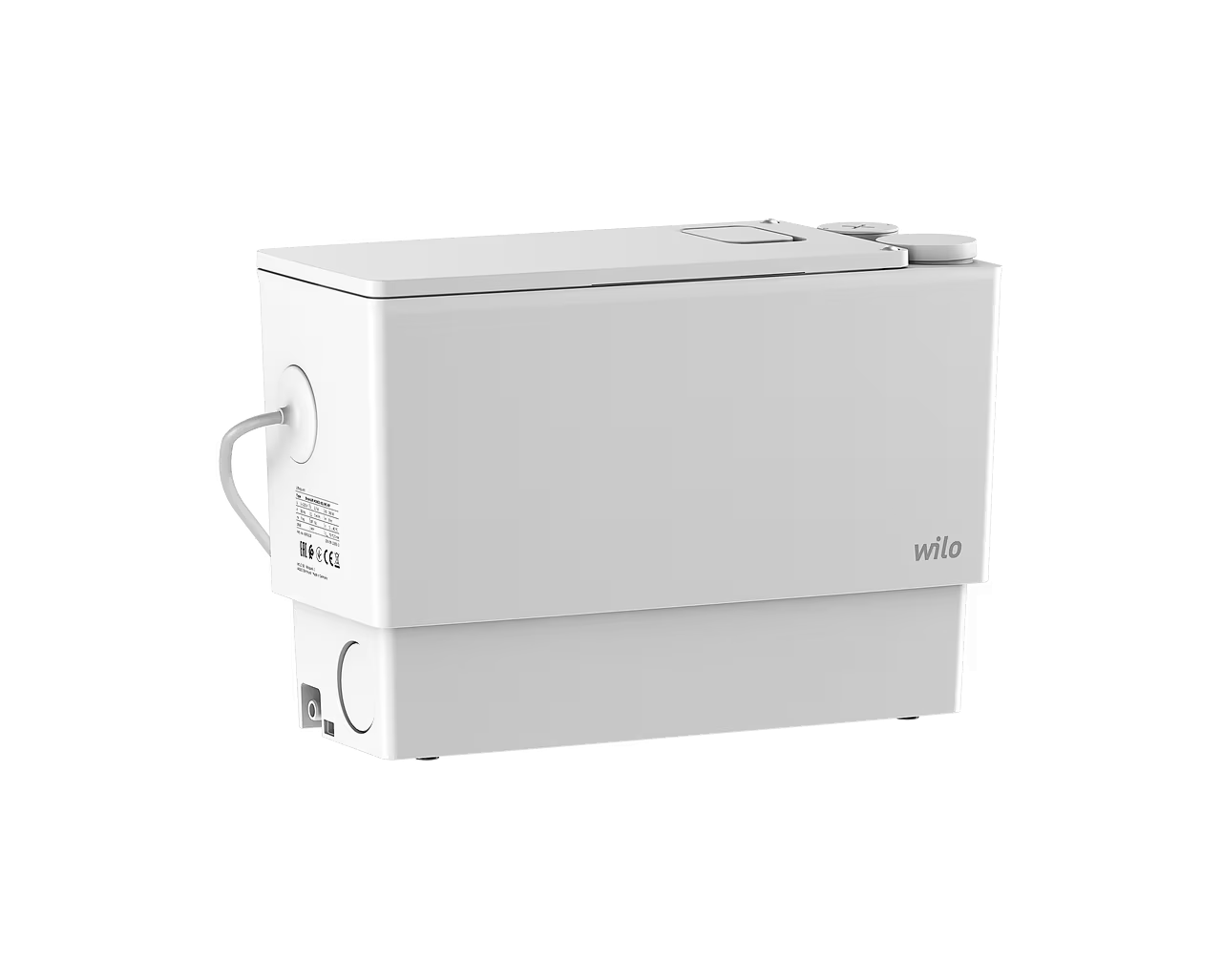

De Wilo DrainLift MINI3-XS-EF is de ideale oplossing voor betrouwbare en hygiënische afvoer van afvalwater zonder fecaliën uit wastafels, douches en baden in huishoudens waar zwaartekrachtafvoer niet mogelijk is.
