Compacte pompinstallatie, klaar voor aansluiting voor het afvoeren van water uit wastafels, douches en baden.

Compact en onderdompelbaar

Volledig onderdompelbare constructie voor eenvoudige installatie, zelfs in beperkte ruimtes.

Klaar voor aansluiting

Eenvoudige installatie dankzij een complete set die direct klaar is voor gebruik.

Geurloos bedrijf

Geïntegreerd filter met actieve kool zorgt voor ontluchting zonder onaangename geuren.

Flexibele aansluiting

Tot vier aansluitmogelijkheden voor wastafels, douches en baden (DN 40/50 en DN 32).

Te verpompen medium

• Voor het verzamelen en transporteren van water in huishoudelijke gebieden:
• Afvalwater zonder fecaliën
• Transport van afvalwater in overeenstemming met 12050
• De afvalwaterpompinstallatie voldoet aan de eisen van norm EN 12050-2.

Constructie

• Compacte, volledig onderdompelbare pompinstallatie met dompelpomp, klaar voor aansluiting.
• Het niveau wordt gemeten met behulp van een verticale vlotterschakelaar.
• Ontluchting is geïntegreerd in de behuizing en voorzien van een filter met actieve kool.
• Er zijn tot vier aansluitingen beschikbaar:
  • 1× inlaat 40 mm (DN 40), zonder terugslagklep, verticaal naar boven uitgevoerd, vanuit de fabriek gesloten.
  • 2× inlaat 40/50 mm (DN 40/50), met terugslagklep, horizontaal naar links en rechts uitgevoerd, vanuit de fabriek open.
  • 1× persaansluiting 32 mm (DN 32), met terugslagklep, horizontaal naar rechts uitgevoerd, vanuit de fabriek open.

Leveringsomvang

• 1× afdichtingsmanchet voor HT-buis DN 32 (32 mm)
• 2× slangklem 32–50 mm
• 2× inlaataansluiting DN 50 (50 mm)
• 2× afdichtingsmanchet voor HT-buis DN 40/50 (40/50 mm)
• 2x terugslagklep
• 2× buisklem 50–70 mm
• 2× slangklem 32–50 mm
• 2× afdichtingsstop
• 6× O-ring
• Verankering (opdrijvingsbeveiliging): 2× bevestigingshoeken met schroeven en pluggen
• Montage- en bedieningshandleiding

Bedrijfsgegevens

• Toegestaan toepassingsgebied - mediumtemperatuur T: 3 °C
• Max. mediumtemperatuur, kortstondig tot 5 min. T: 75 °C
• Omgevingstemperatuur T: 3 °C
• Maximale bedrijfsdruk PN: 1 bar
• Maximaal schakervolume V: 1 l

Motorgegevens

• Netvoeding: 1~230 V, 50 Hz
• Spanningstolerantie: ±10 %
• Nominaal motorvermogen P2: 0,15 kW
• Nominaal toerental n: 2800 1/min
• Nominale stroom IN: 1,2 A
• Isolatieklasse: F
• Beschermingsklasse motor: IP68
• Max. schakelfrequentie t: 20 1/h

Materialen

• Materiaal van de tank: ABS

Installatieafmetingen

• Aansluiting van de zuigzijde: DN 40 (40 mm)
• Aansluiting van de perszijde: DN 32 (32 mm)

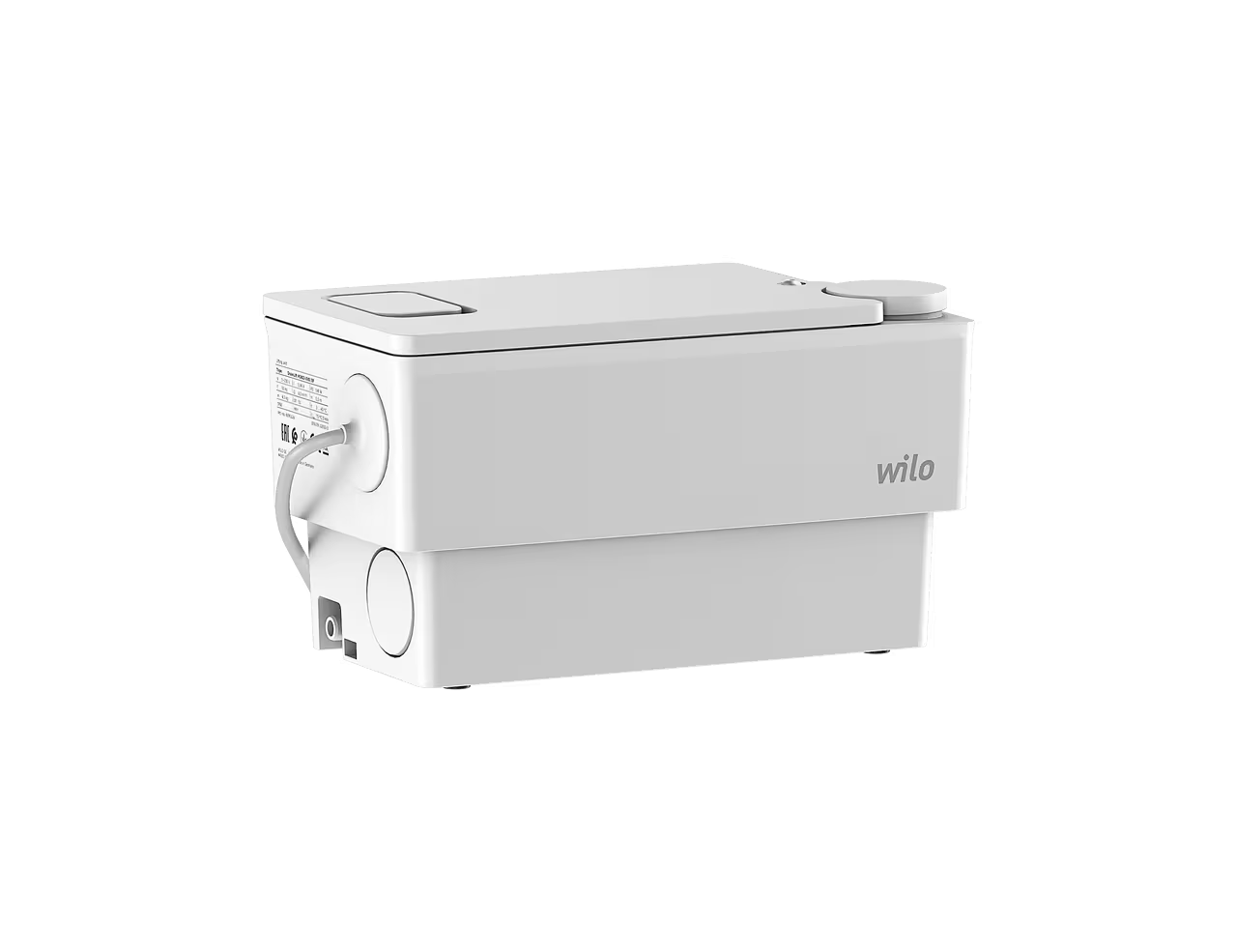

Wilo DrainLift MINI3-XXS-EF is de ideale oplossing voor betrouwbare en hygiënische afvoer van afvalwater zonder fecaliën uit wastafels, douches en baden in huishoudens waar zwaartekracht-afvoer niet mogelijk is.
