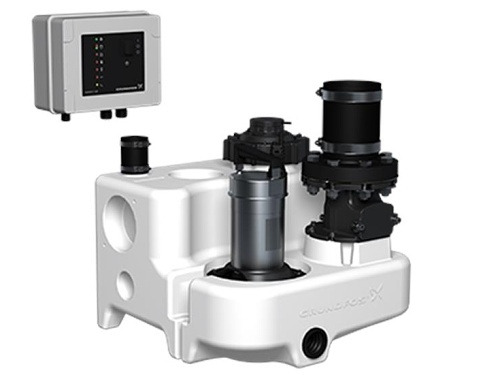

Multilift is een complete installatie die gereed is voor het wegpompen van afvalwater. Toepassing is met name in eengezins- en tweegezinswoningen.

Bestaat uit

• Volledig geïntegreerde verzameltank met pomp en dompelmotor
• Terugslagklep
• Persadapter met flexibel aansluitstuk DN100, geplaatst op de verzameltank
• Besturingseenheid
• Niveausensor

De verzameltank bevat 7 inlaten rondom. Achterste inlaten 2x DN100, inlaten aan de zijkanten 2x DN100, inlaat DN100 aan de bovenzijde van de tank, 2x DN50.

De corrosiebestendige polyethyleen verzameltanks van Multilift zijn gasdicht en waterdicht en laten geen geuren door. De afgeschuinde bodemconstructie vermindert de hoeveelheid restwater en beperkt sedimentatie.

Voorbeeld van installatie

Pomp

Pomp met vortexwaaier, onderhoudsvrije dompelmotor en oliekamer met fysiologisch onschadelijke olievulling tussen twee mechanische afdichtingen.

Besturingseenheid

De LC220-besturingseenheid met microprocessor is uitgerust met een display voor volledige bewaking. De pomp en de sensor zijn op de regelaar van de besturingseenheid aangesloten met een kabel en buis van 4 m of 10 m. De voedingskabel heeft een lengte van 1,5 m en is voorzien van een stekker (inclusief faseomvormer voor een 3-fasenmotor). Contactloze, resistieve, piëzo-elektrische druksensor die op de kast kan worden aangesloten, bewaakt door de besturingseenheid en met millimeternauwkeurigheid en gegevens weergegeven op het display. De drukbuis is in de tank beveiligd tegen verstopping, zonder bewegende delen in het afvalwater.

Functies van de besturingseenheid

• In-/uitschakeling op basis van een continu signaal van de resistieve piëzo-elektrische sensor
• Motorbeveiliging tegen drooglopen door begrenzing van de looptijd met daaropvolgend noodbedrijf
• Automatische testdraaicycli elke 24 uur tijdens lange perioden van stilstand
• Bedrijfsgegevens over: bedrijfsstatus (bedrijf, storing), tijd voor service/onderhoud eenmaal per jaar (optioneel aan/uit via DIP-schakelaar)
• Alarmindicatie: storing in de fasevolgorde en ontbrekende fase, sensorstoring, alarm voor hoog waterniveau, potentiaalvrij contact voor algemeen alarm
• Automatische of handmatige alarmreset (optioneel via DIP-schakelaar)
• Eenvoudige keuze van het inschakelniveau 180 of 250 mm (via DIP-schakelaar)
