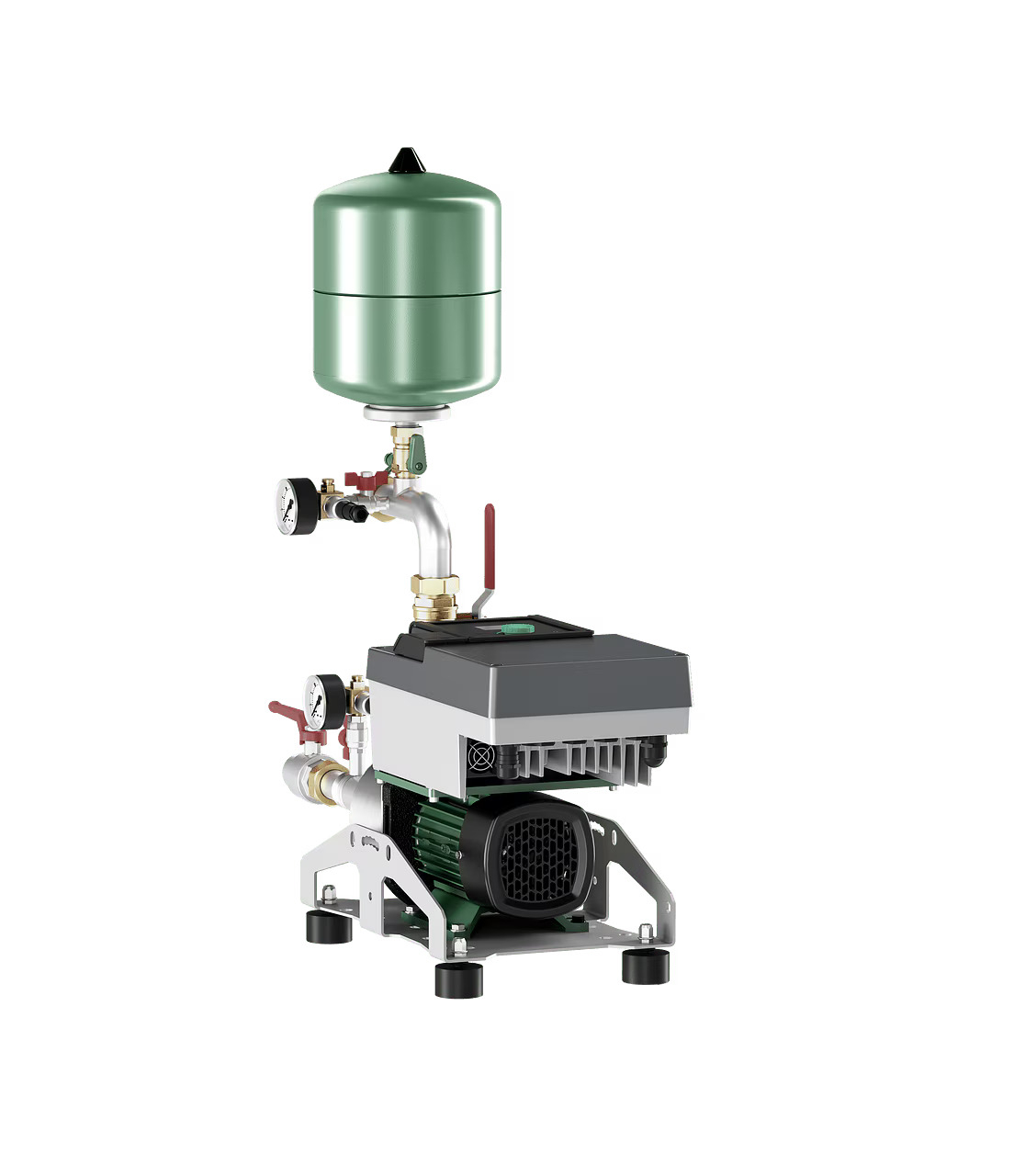

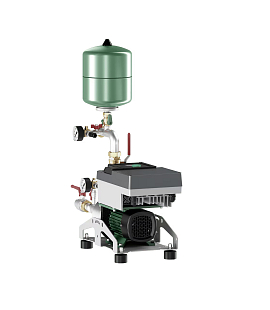

Wilo Isar MODH1-E-1-CH3-LE-604-EM is een compacte drukverhogingsinstallatie ontworpen voor automatische drukverhoging in woon- en kleinere commerciële gebouwen, waar ruimte, betrouwbaarheid en energie-efficiëntie van belang zijn. Het maakt gebruik van een meertraps centrifugaalpomp Medana CH3-LE met geïntegreerde frequentieomvormer en eenfasige aansluiting van 230 V, wat een snelle en eenvoudige installatie mogelijk maakt zonder de noodzaak van een driefasige aansluiting. Dankzij het gebruik van roestvrijstalen componenten is een lange levensduur, lage operationele kosten en veilige werking met drinkwater en andere niet-agressieve vloeistoffen gegarandeerd.

Speciale kenmerken van het apparaat:

• Efficiënte IE5 motor (2,2 kW) – top efficiëntie tot 94,6%
• Duurzame roestvrijstalen uitvoering voor langdurige betrouwbaarheid
• Compacte afmetingen geschikt voor technisch beperkte ruimtes
• Geschikt voor drink-, koel- en proceswater zonder abrasieven

Uitrusting en functies:

• Frequentiegeregelde pomp Medana CH3-LE met roestvrijstalen hydraulica
• Expansievat (8 l / PN 10), terugslagklep en afsluiters
• Twee druksensoren (aan zuig- en perszijde), manometer aan de uitlaatkant
• Geïntegreerde bescherming tegen drooglopen en drukschommelingen
• Stabiel basisframe met trillingsdempers

Bediening en diagnose:

• Grafische interface met hoge resolutie en "Green Button" controller
• Mogelijkheid om gewenste drukwaarden en regelparameters in te stellen
• Duidelijke weergave van operationele gegevens, statussen en foutmeldingen
• Logboek van de laatste 9 storingen, teller voor bedrijfsuren en schakelingen
• Vergrendeling van parameters en veiligheidsschakelaar afhankelijk van type

Afmetingen van het apparaat:

Afmetingen van de pomp inclusief frame en transportverpakking:

• Lengte: 910 mm
• Breedte: 270 mm
• Hoogte: 865 mm
• Nettogewicht: ca. 39 kg

Afmetingen tekening:

Aansluitschema klemmenkast:

SSM: Verzamelde storingsmelding (Opener contact volgens VDI 3814, belastbaarheid 1 A, 250 V ~)
