De Danfoss AB-PM-serie ventielen zijn gecombineerde automatische inregelafsluiters voor verwarmingsinstallaties in woon- en utiliteitsgebouwen, die in één compacte behuizing zorgen voor regeling van de verschildruk, begrenzing van het debiet en zoneregeling. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Aansluitmaat | G 3/4" |
| Druk | PN 16 |
| Nominale diameter | DN 15 |
| Temperatuur | -10...120 °C |
| Gewicht | 0.59 kg |

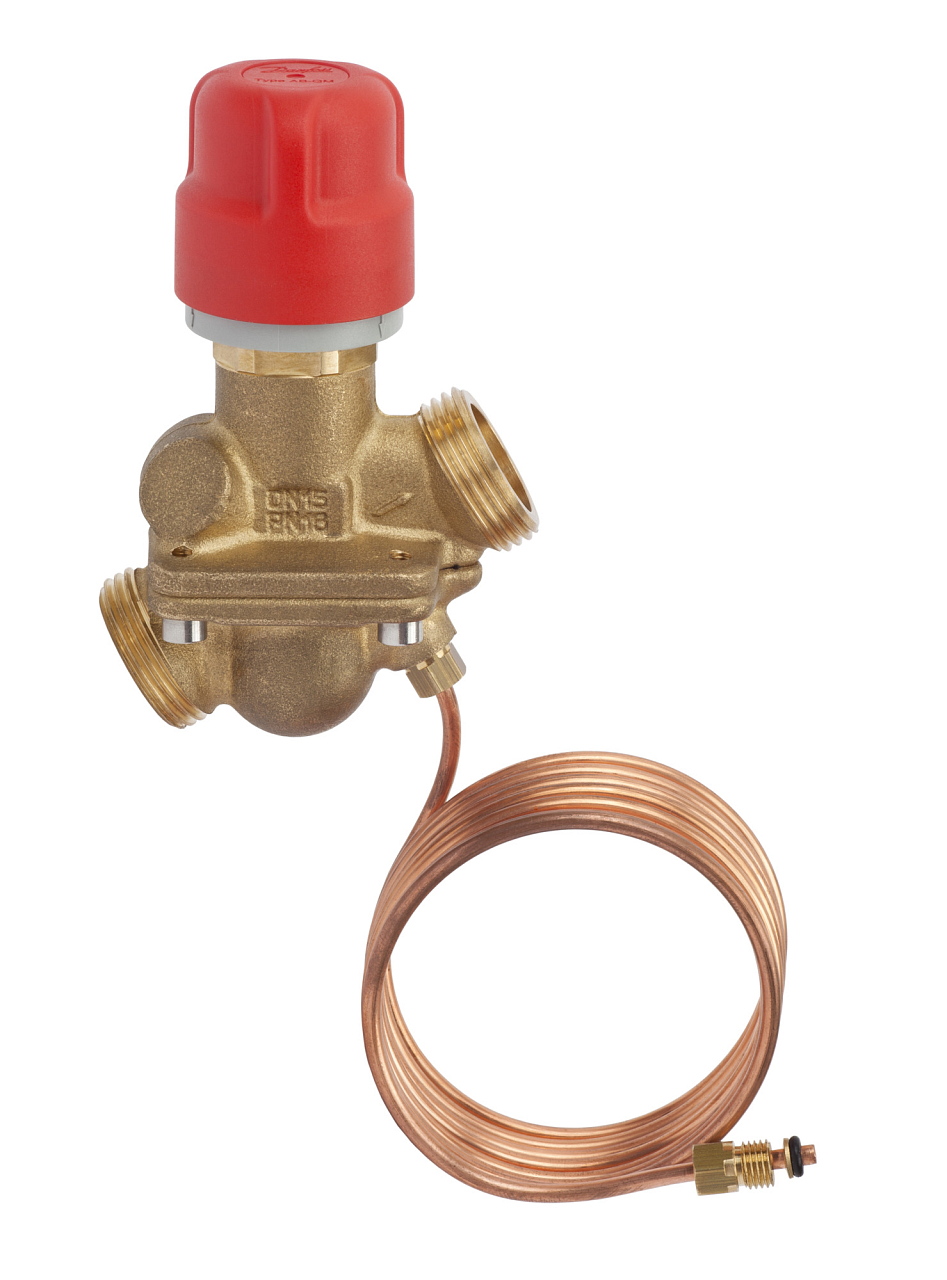

Danfoss AB-PM DN 15 is een gecombineerde automatische inregelafsluiter voor hydraulische inregeling van verwarmingsinstallaties in appartementen. In één compacte behuizing combineert hij drie functies: een verschildrukregelaar, een regelafsluiter met lineaire karakteristiek en een debietbegrenzer. De uitvoering DN 15 met buitendraad G ¾ A is bedoeld voor installatie in de aanvoerleiding van de verwarmingsgroep.
De AB-PM-afsluiter is ontworpen voor verwarmingsinstallaties in appartementen in woon- en flatgebouwen. Hij wordt gemonteerd vóór de distributieleidingen van elk appartement – zowel in installaties met radiatoren als in vloerverwarmingssystemen (vóór de verdeler). Dankzij de compacte afmetingen past hij ook in krappe verdeelkasten en schachten. De HP-versie (hoge druk) is beschikbaar voor grotere vloerverwarmingssystemen met hogere verschildrukken.
De hogere aanvoerdruk werkt op de bovenzijde van het regelmembraan, terwijl de lagere druk uit de retourleiding via een capillair naar de onderzijde wordt geleid. Bij drukstijging bij gedeeltelijke belasting sluit het membraan en houdt het een constante verschildruk in het geregelde circuit aan. Het regelgedeelte van de afsluiter begrenst tegelijkertijd het debiet op de ingestelde waarde – via de procentuele stand op de afsluiter wordt het ontwerpdebiet van het circuit gekozen. Door een TWA-Q-aandrijving aan te sluiten (schroefdraad M30 × 1,5) kan de afsluiter worden uitgebreid tot een zoneafsluiter met ondersteuning voor nachtverlaging of vakantiestand.
Technische parameters – AB-PM DN 15 (003Z1402):
De AB-PM wordt in de aanvoerleiding gemonteerd in de richting van de pijl op het afsluiterhuis. Het capillair wordt via de meegeleverde adapter (1/16"–3/8") of via de partnerafsluiter ASV-BD op de retourleiding aangesloten. Het capillair moet vóór montage worden doorgespoeld.
Ja. Op de AB-PM kan een TWA-Q-aandrijving worden gemonteerd (24 V AC of 230 V AC, uitvoering NO of NC, schroefdraad M30 × 1,5). De aandrijving maakt in combinatie met een ruimteregelaar zoneregeling, nachtverlaging of vakantiestand mogelijk. Toebehoren voor slagbegrenzing bij gebruik met de TWA-Q-aandrijving is beschikbaar onder code 003Z1237.
Het debiet wordt procentueel ingesteld op de instelring van de afsluiter – 100% komt overeen met het nominale debiet voor de betreffende DN. Voor de AB-PM DN 15 bij Δpr = 10 kPa geldt: 100% instelling = 300 l/h, 50% = 150 l/h enz. De instelling kan mechanisch worden vergrendeld om ongeoorloofde wijziging te voorkomen.
Standaard niet – het capillair van de AB-PM wordt via de meegeleverde adapter rechtstreeks op de retourleiding aangesloten. Optioneel kan hij worden gekoppeld aan de partnerafsluiter ASV-BD, waarmee u uitgebreide servicefuncties krijgt: het afsluiten van de installatie, debietmeting of spoelen zonder demontage van de afsluiter.
De standaard AB-PM DN 15 (003Z1402) heeft een instelbaar verschildrukbereik van 5–15 kPa en een minimale bedrijfs-Δp van 18 kPa. De HP-versie (003Z1412) is ontworpen voor hogere verschildrukken: Δp-instelling 10–25 kPa, min. bedrijfs-Δp 28 kPa. De HP-versie wordt gekozen voor grotere vloerverwarmingssystemen waar de beschikbare druk in het netwerk aanzienlijk hoger is.
