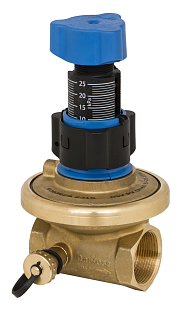

Danfoss ASV-PV 4G DN 15 is een automatische inregelafsluiter voor tweepijpsverwarmingssystemen. Handhaaft een constante verschildruk in de stijgleiding, Δp 5–25 kPa. Rp ½, PN 16, 0–120 °C. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | Rp 1/2" |
| Debiet | 1,6 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 15 |
| Temperatuur | 0...120 °C |
| Gewicht | 0.89 kg |
Danfoss ASV-PV 4G DN 15 (art.nr. 003Z5501) is een automatische inregelafsluiter van de 4e generatie, bedoeld voor hydraulische inregeling van tweepijps verwarmings- en koelsystemen. Hij functioneert als verschildrukregelaar: hij handhaaft een constant drukverschil in de stijgleiding of aftakking, onafhankelijk van de actuele systeembelasting. De montage gebeurt in de retourleiding en hij werkt in combinatie met een bijbehorende partnerafsluiter ASV-BD of ASV-M in de aanvoerleiding, waarmee hij via een capillair is verbonden – dit wordt meegeleverd.
De afsluiter is bedoeld voor hydraulische inregeling van tweepijps verwarmingssystemen – meestal in verticale stijgleidingen van woon- en utiliteitsgebouwen of in horizontale aftakkingen. Elke stijgleiding krijgt een eigen verschildrukregeling, waardoor problemen met geluid van thermostatische afsluiters, ongelijkmatige warmtevoorziening en energieverspilling worden geëlimineerd. Het systeem wordt opgedeeld in drukonafhankelijke zones, zodat de inbedrijfstelling geen tijdrovende handmatige inregeling van elke aftakking afzonderlijk vereist. De afsluiter is ook toepasbaar in koelsystemen – fan-coilsystemen en gekoelde plafonds – overal waar automatische hydraulische inregeling bij variabel debiet vereist is.
De vierde generatie ASV-PV biedt gereedschapsloze instelling van de verschildruk: de instelschaal kan met slechts een vinger op de gewenste waarde worden gedraaid, terwijl een borgingsring onbedoelde wijziging van de instelling voorkomt. De afsluitfunctie is gescheiden van het voorinstelmechanisme – afsluiten vereist geen gereedschap en beïnvloedt de ingestelde Δp-waarde niet. De afsluiter heeft een geïntegreerde spoelfunctie (met accessoire code 003Z7850) en aftapfunctie. De compacte inbouwhoogte H min. 80 mm bij DN 15 vergemakkelijkt de montage in installaties met beperkte ruimte. Het huis is van messing, de kegel van DZR-messing, het membraan en de O-ringen van EPDM. Een capillair van 1,5 m wordt bij elke levering meegeleverd.
Technische parameters – ASV-PV 4G DN 15 (003Z5501):
De ASV-PV wordt altijd in de retourleiding gemonteerd, in de richting van de pijl die op het afsluiterhuis is aangegeven. In de aanvoerleiding wordt een partnerafsluiter (ASV-BD of ASV-M) met dezelfde nominale diameter geïnstalleerd. Beide afsluiters zijn met een capillair verbonden – een capillair van 1,5 m is inbegrepen in de verpakking. Het capillair moet vóór aansluiting op de ASV-PV vanuit de aanvoerleiding worden doorgespoeld.
Bij de ASV-PV wordt ofwel de ASV-BD geleverd (multifunctionele afsluiter met meetnippels, afsluit- en aftapfunctie; maakt ook begrenzing van het debiet door de stijgleiding mogelijk), of de eenvoudigere afsluiter ASV-M. Beide typen zijn beschikbaar in dezelfde nominale diameter als de ASV-PV. Voor systemen met thermostatische afsluiters met voorinstelbaar debiet adviseert Danfoss de combinatie ASV-PV + ASV-BD. De partnerafsluiter wordt gekozen in dezelfde maat DN 15.
De instelling gebeurt zonder gereedschap: ontgrendel de borging, draai de instelschaal naar de gewenste waarde en vergrendel deze weer. Af fabriek is de afsluiter ingesteld op 10 kPa, wat overeenkomt met typische radiatorsystemen. Het veerbereik van 5–25 kPa is geschikt voor radiator- en vloerverwarmingssystemen met lage drukverliezen in de stijgleiding. Als het systeem een hogere instelling vereist, biedt Danfoss een uitvoering met bereik 20–60 kPa (art.nr. 003Z5542 voor DN 15).
Ja. De ASV-PV is ook ontworpen voor koeling met variabel debiet – fan-coilsystemen, gekoelde plafonds (chilled beams) en vergelijkbare toepassingen waar automatische hydraulische inregeling nodig is. De bedrijfstemperatuur van de afsluiter is 0–120 °C. De standaarduitvoering is bedoeld voor water en watermengsels; de compatibiliteit met het specifieke medium moet vóór toepassing worden gecontroleerd.
Ja. Danfoss biedt servicekits voor vervanging van de veer – voor het bereik 5–25 kPa is dat kit art.nr. 003Z7841 (voor DN 15–20). De veer kan worden vervangen zonder de afsluiter uit het systeem te demonteren. Ook zijn vervangende handgrepen (hendel) beschikbaar met art.nr. 003Z7855 voor DN 15–25, verlengde capillairen (2,5 m: 003Z0690; 5 m: 003L8153) en accessoires voor meting van de verschildruk of voor spoelen.
