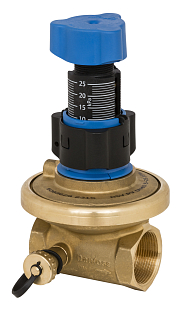

Automatische inregelafsluiter Danfoss ASV-PV 4G DN 25 handhaaft een constante verschildruk in de tak van het verwarmingssysteem. Wordt in de retourleiding gemonteerd en werkt zonder voeding. Instelbereik 5–25 kPa, PN 16. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 4 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 25 |
| Temperatuur | 0...120 °C |
| Gewicht | 1.46 kg |
Danfoss ASV-PV 4G is een automatische verschildrukregelaar met geïntegreerde afsluitfunctie voor tweepijps verwarmings- en koelsystemen. Hij handhaaft de ingestelde verschildruk in de tak, ongeacht wisselende omstandigheden in het netwerk – en zorgt zo voor een stabiele hydraulische inregeling, ook bij deellast. De regeling gebeurt volledig hydraulisch via een membraanmechanisme dat met een impulsleiding is verbonden met de partnerafsluiter ASV-BD of ASV-M in de aanvoerleiding; de afsluiter heeft geen externe voeding nodig.
De afsluiter is vooral bedoeld voor tweepijps radiatorsystemen in woon- en kantoorgebouwen, waar hij de verschildruk regelt in afzonderlijke stijgleidingen of horizontale lussen. Hij is ook toepasbaar in verdelers van vloerverwarmingssystemen of in koeltoepassingen met variabel debiet – fancoils, gekoelde plafonds en systemen met gemotoriseerde afsluiters. De ASV-PV wordt altijd in de retourleiding geïnstalleerd; de partnerafsluiter (ASV-BD of ASV-M) wordt in de aanvoerleiding gemonteerd.
De verschildruk wordt zonder gereedschap ingesteld door de schaal te verdraaien binnen het bereik van 5–25 kPa; de schaal kan worden vergrendeld tegen ongeoorloofde wijziging. De afsluitfunctie is gescheiden van het instelmechanisme en wordt handmatig bediend. De afsluiter heeft een geïntegreerde spoelfunctie (met accessoire 003Z7850) en een slibaftapaansluiting. De regelveer is ook tijdens bedrijf onder druk vervangbaar, zodat het instelbereik kan worden gewijzigd zonder het systeem buiten bedrijf te stellen. De impulsleiding van 1,5 m maakt deel uit van elke verpakking.
Technische specificatie en fabrieksinstelling:
De ASV-PV wordt in de retourleiding gemonteerd in de richting van de pijl op het afsluiterhuis. De partnerafsluiter ASV-BD of ASV-M wordt in de aanvoerleiding van dezelfde tak gemonteerd. Beide afsluiters worden verbonden met een impulsleiding, die deel uitmaakt van de verpakking (lengte 1,5 m). Verlengingen naar 2,5 m of 5 m zijn als accessoire verkrijgbaar.
Gereedschap is niet nodig. Ontgrendel de schaal, draai deze naar de gewenste waarde binnen het bereik van 5–25 kPa en vergrendel hem vervolgens opnieuw. De fabrieksinstelling is 10 kPa, wat geschikt is voor typische radiatorsystemen. Een hogere waarde is geschikt waar de tak een groter drukverlies in leidingen en aftakkingen vertoont.
Kalibratie is niet nodig. Het membraanmechanisme handhaaft de ingestelde verschildruk automatisch. Controleer bij de inbedrijfstelling of de impulsleiding correct is aangesloten en of de testnippels van de partnerafsluiter in de juiste stand staan (bij de ASV-BD staat de blauwe nippel in de fabrieksinstelling open). Bij een druktest mag de testdruk niet hoger zijn dan 25 bar en moet de impulsleiding aangesloten zijn.
Ja, de regelveer is ook onder druk tijdens bedrijf van het systeem vervangbaar. De serviceset voor DN 25 met bereik 5–25 kPa is verkrijgbaar onder code 003Z7842, voor het bereik 20–60 kPa onder code 003Z7832. Door de veer te vervangen kan naar een ander regelbereik worden overgeschakeld zonder de afsluiter uit de leiding te demonteren.
Ja. De EPP-isolatieschaal, geschikt voor temperaturen tot 120 °C, is als accessoire verkrijgbaar onder code 003Z7802. De variant ASV-PV 4G DN 25 met voorgemonteerde EPP-isolatie in één verpakking heeft bestelnummer 003Z5603 en kan als afzonderlijk product worden besteld.
