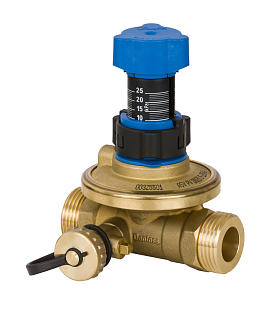

Danfoss ASV-PV 4G DN 32 is een automatische inregelafsluiter voor de retourleiding van tweepijpsverwarmingssystemen. De afsluiter regelt de verschildruk in de stijgleiding en zorgt voor een stabiele inregeling. Bereik Δp 5–25 kPa, PN 16. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Aansluitmaat | G 1 1/2" |
| Debiet | 6,3 m3/u |
| Druk | PN 16 |
| Meetnippels | Nee |
| Nominale diameter | DN 32 |
| Temperatuur | 120 °C |
| Gewicht | 3.43 kg |
Danfoss ASV-PV 4G DN 32 is een automatische inregelafsluiter – een verschildrukregelaar voor montage in de retourleiding van tweepijpsverwarmingsinstallaties. De afsluiter handhaaft een constant drukverschil in de stijgleiding of wooneenheid, ongeacht de actuele belasting van het systeem, en zorgt zo voor een stabiele hydraulische inregeling bij zowel vollast als deellast.
De ASV-PV 4G is bedoeld voor tweepijps warmwaterverwarmingsinstallaties in woon- en kantoorgebouwen – vooral daar waar radiatoren met voorinstelbare thermostatische afsluiters of vloerverwarmingsverdelers als eindafgifte-elementen worden gebruikt. De afsluiter wordt in de retourleiding van elke stijgleiding of wooneenheid geïnstalleerd en vormt samen met een partnerafsluiter (ASV-BD of ASV-M) in de aanvoerleiding een drukonafhankelijke regelzone. Dankzij de compacte inbouwmaten is hij ook geschikt voor installaties met beperkte ruimte – bijvoorbeeld in inbouwkasten bij vloerverwarmingsverdelers.
De ASV-PV is een membraan-verschildrukregelaar. De druk uit de retourleiding werkt op het onderste deel van het regelmembraan, terwijl de via de impulsleiding aangevoerde druk uit de aanvoerleiding op het bovenste deel werkt. Zo compenseert de afsluiter continu het drukverschil en houdt hij de ingestelde Δp constant. De verschildruk wordt zonder gereedschap ingesteld door de instelschaal te verdraaien en kan met een borgring tegen ongewenste wijziging worden vergrendeld. De fabrieksinstelling voor het bereik 5–25 kPa is 10 kPa. De afsluiter heeft geïntegreerde functies voor afsluiten, aftappen en spoelen van het systeem.
Technische parameters (DN 15, art.nr. 003Z5511):
De ASV-PV werkt altijd in combinatie met een partnerafsluiter (ASV-BD of ASV-M), die in de aanvoerleiding wordt gemonteerd. Beide afsluiters zijn met elkaar verbonden via de impulsleiding die in de verpakking is meegeleverd. Zonder partnerafsluiter kan de verschildrukregeling niet worden gewaarborgd – de partnerafsluiter levert de referentiedruk voor het membraan van de ASV-PV.
De instelling van Δp gebeurt door de instelschaal zonder gereedschap te verdraaien – met de klok mee verhoogt u de waarde, tegen de klok in verlaagt u deze. De afsluiter is af fabriek ingesteld op 10 kPa (bereik 5–25 kPa). Na het instellen kan de schaal met een borgring worden vastgezet, zodat ongewenste of onbevoegde wijziging wordt voorkomen. De afsluitfunctie is constructief gescheiden van het instelmechanisme, zodat het afsluiten van het systeem geen invloed heeft op de instelling.
Ja, de ASV-PV is ook geschikt voor vloerverwarming. De afsluiter wordt in de retour vóór de verdeler geïnstalleerd en zorgt voor een constante verschildruk voor de volledige verdeler. Dankzij de compacte inbouwmaten is montage direct in de inbouwkast van de verdeler mogelijk. Het debiet in de afzonderlijke circuits wordt vervolgens begrensd door de instelling van de verdeler zelf of van de partnerafsluiter ASV-BD.
Het spoelen gebeurt met behulp van een optioneel spoelaccessoire (art.nr. 003Z7850), dat op de veergeleiding van de afsluiter wordt geplaatst in plaats van de afsluitgreep. Het accessoire wordt met de klok mee tot aan de aanslag gedraaid en het systeem wordt gespoeld in de richting van de pijl op het afsluiterhuis. Voordat met spoelen wordt begonnen, moet het systeem met water zijn gevuld, zodat de verschildruk niet hoger wordt dan 5 bar.
De ASV-PV-afsluiter is ook verkrijgbaar in een uitvoering met een isolatiekap van EPP-materiaal. De isolatie is bedoeld voor bedrijfstemperaturen tot 120 °C en wordt zonder gereedschap vastgeklikt. Beide isolatiematerialen die in de ASV-serie worden gebruikt (EPS en EPP) voldoen aan de eisen van brandklasse B2 volgens DIN 4102.
