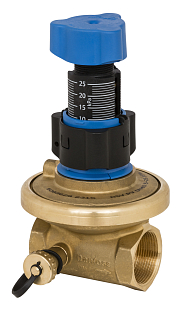

Differentiaaldrukregelaar Danfoss ASV-PV 4G DN 40 voor dynamische hydraulische inregeling van tweepijpsverwarmingssystemen. Wordt in de retourleiding geïnstalleerd en handhaaft de ingestelde Δp van 5–25 kPa, ongeacht drukveranderingen in het systeem. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 10 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 40 |
| Temperatuur | 0...120 °C |
| Gewicht | 3.72 kg |
Danfoss ASV-PV 4G is een automatische inregelafsluiter (differentiaaldrukregelaar) van de vierde generatie voor tweepijps verwarmings- en koelsystemen. De membraanregelaar handhaaft de ingestelde differentiaaldruk in de stijgleiding of aftakking, ongeacht de actuele bedrijfsomstandigheden. In combinatie met de partnerafsluiter ASV-BD of ASV-M in de aanvoerleiding, verbonden via een impulsleiding, vormt hij een complete oplossing voor hydraulische inregeling.
De afsluiter is bedoeld voor verticale stijgleidingen en horizontale distributieleidingen in appartementsgebouwen en utiliteitsgebouwen, voor vloerverwarmingssystemen (uitgang van verdelers) en voor koelsystemen met variabel debiet – bijvoorbeeld fan-coilunits of koelplafondbalken. Zonder hydraulische inregeling veroorzaken drukveranderingen in het systeem geluidsoverlast van appendages, ongelijkmatige verwarming en onnodig energieverbruik. De ASV-PV lost deze problemen automatisch op – bij volledige én gedeeltelijke belasting. De DN 40-uitvoering met Rp 1½-aansluiting dekt debieten conform norm VDI 2073 bij een watersnelheid tot 0,8 m/s.
De differentiaaldruk kan zonder gereedschap worden ingesteld – eenvoudig door de schaal naar de gewenste waarde in kPa te draaien. De ingebouwde vergrendelring voorkomt vervolgens ongeoorloofde wijziging van de instelling. Het membraan is individueel gedimensioneerd voor elke DN-maat, waardoor een nauwkeurige regeling ook bij lage debieten wordt gewaarborgd. Metalen afdichtvlakken (kegel en zitting van DZR-messing) garanderen een betrouwbare werking, ook dicht bij de gesloten stand. De afsluitfunctie is gescheiden van de voorinstelling. De geïntegreerde spoelfunctie maakt het mogelijk om met behulp van toebehoren (code 003Z7850) het systeem rechtstreeks via de afsluiter te spoelen zonder demontage. De aftapaansluiting maakt deel uit van het afsluiterhuis. De afsluiter wordt geleverd met een impulsleiding van 1,5 m.
Technische parameters – ASV-PV 4G DN 40 (003Z5505):
De instelling gebeurt zonder gereedschap door de instelschaal naar de gewenste Δp-waarde in kPa te draaien. Na het instellen wordt de schaal met de vergrendelring geblokkeerd, zodat ongeoorloofde wijziging wordt voorkomen. De afsluiter is fabrieksmatig ingesteld op 10 kPa – een waarde die geschikt is voor radiatorverwarmingssystemen met thermostatische afsluiters. Door de schaal met de klok mee te draaien wordt Δp verhoogd, door tegen de klok in te draaien verlaagd.
De ASV-PV werkt samen met de partnerafsluiters ASV-BD (multifunctionele afsluitafsluiter met geïntegreerd draaibaar meetstation en begrenzingsfunctie) of ASV-M (afsluitafsluiter zonder meetaansluitingen). Beide typen zijn verkrijgbaar in maat DN 40 en worden in de aanvoerleiding geïnstalleerd. De verbinding wordt verzorgd door een impulsleiding van 1,5 m, die deel uitmaakt van de levering van de ASV-PV. De ASV-BD kan bovendien zowel binnen als buiten het geregelde circuit worden geplaatst – deze configuratie kan ook tijdens bedrijf van het systeem worden gewijzigd.
Ja. De veer in de regelaar is vervangbaar – ook tijdens bedrijf, zonder het systeem af te tappen. Voor DN 40 zijn drie bereiken beschikbaar: 5–25 kPa (versie 003Z5505, fabrieksmatig 10 kPa), 20–60 kPa (versie 003Z5545, fabrieksmatig 30 kPa) en 20–80 kPa. Vervanging gebeurt met de bijbehorende servicekit: voor bereik 5–25 kPa code 003Z7844, voor bereik 20–60 kPa code 003Z7834, voor bereik 20–80 kPa code 003Z7837.
Met de ASV-PV 4G kan het systeem rechtstreeks via de afsluiter worden gespoeld zonder deze te demonteren. Werkwijze: verwijder de afsluitgreep, plaats het spoeltoebehoren (code 003Z7850) op de veergeleiding en draai het met de klok mee tot de eindstand. Het spoelen gebeurt in de richting van de pijl op het afsluiterhuis. Draai na afloop het toebehoren terug naar de uitgangspositie en plaats de afsluitgreep terug. Voordat het toebehoren wordt gemonteerd, moet het systeem met water gevuld zijn.
Ja. Versie 003Z5505 wordt geleverd zonder thermische isolatie. Voor toepassingen waarbij isolatie gewenst is (onverwarmde ruimtes, hogere mediumtemperaturen) is een opklikbare EPP-isolatiekap voor DN 40–50 beschikbaar (code 003Z7804, geschikt tot 120 °C, brandbaarheidsklasse B2 volgens DIN 4102). Als alternatief kan een afsluiter met voorgemonteerde EPP-isolatie direct af fabriek worden besteld – code 003Z5605 (bereik 5–25 kPa, DN 40, met isolatie).
