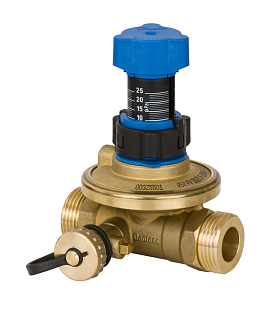

Danfoss ASV-PV 4G DN 40 is een automatische inregelafsluiter voor de retourleiding van tweepijpsverwarmingssystemen. Hij regelt de verschildruk in de stijgleiding en zorgt voor een stabiele waterzijdige inregeling. Bereik Δp 5–25 kPa, PN 16. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Aansluitmaat | G 1 3/4" |
| Debiet | 10 m3/u |
| Druk | PN 16 |
| Meetnippels | Nee |
| Nominale diameter | DN 40 |
| Temperatuur | 120 °C |
| Gewicht | 4.55 kg |
Danfoss ASV-PV 4G DN 40 is een automatische inregelafsluiter – differentiedrukregelaar, bedoeld voor montage in de retourleiding van tweepijps verwarmingsinstallaties. Hij handhaaft een constant drukverschil in de stijgleiding of wooneenheid, ongeacht de actuele belasting van het systeem, en zorgt zo voor een stabiele hydraulische inregeling bij zowel vollast als deellast.
De ASV-PV 4G is bedoeld voor tweepijps warmwaterverwarmingsinstallaties in woon- en kantoorgebouwen – met name daar waar radiatoren met voorinstelbare thermostatische afsluiters of vloerverwarmingsverdelers als eindafgifte-elementen worden toegepast. De afsluiter wordt in de retourleiding van elke stijgleiding of wooneenheid geïnstalleerd en vormt samen met een partnerafsluiter (ASV-BD of ASV-M) in de aanvoerleiding een drukonafhankelijke regelzone. Dankzij de compacte inbouwmaten is hij ook geschikt voor installaties met beperkte ruimte – bijvoorbeeld in inbouwkasten bij vloerverwarmingsverdelers.
De ASV-PV is een membraan-differentiedrukregelaar. De druk uit de retourleiding werkt op het onderste deel van het regelmembraan, terwijl de via de impulsleiding aangevoerde druk uit de aanvoerleiding op het bovenste deel ervan werkt. De afsluiter compenseert zo continu het drukverschil en houdt de ingestelde Δp constant. De differentiedruk wordt zonder gereedschap ingesteld door de instelschaal te verdraaien en kan met een borgring tegen ongeoorloofde wijziging worden beveiligd. De fabrieksinstelling voor het bereik 5–25 kPa is 10 kPa. De afsluiter heeft geïntegreerde functies voor afsluiten, aftappen en spoelen van de installatie.
Technische parameters (DN 15, art.nr. 003Z5511):
De ASV-PV werkt altijd in combinatie met een partnerafsluiter (ASV-BD of ASV-M), die in de aanvoerleiding wordt gemonteerd. Beide afsluiters zijn met elkaar verbonden via de impulsleiding die in de verpakking is meegeleverd. Zonder partnerafsluiter kan de differentiedrukregeling niet worden gewaarborgd – de partnerafsluiter is de bron van de referentiedruk voor het membraan van de ASV-PV.
De instelling van Δp gebeurt door de instelschaal zonder gereedschap te verdraaien – met de klok mee verhoogt u de waarde, tegen de klok in verlaagt u deze. De afsluiter is af fabriek ingesteld op 10 kPa (bereik 5–25 kPa). Na het instellen kan de schaal met een borgring worden vastgezet, zodat ongewenste of ongeoorloofde wijziging wordt voorkomen. De afsluitfunctie is constructief gescheiden van het instelmechanisme, zodat het afsluiten van de installatie de instelling niet beïnvloedt.
Ja, de ASV-PV is ook geschikt voor vloerverwarming. De afsluiter wordt in de retour vóór de verdeler geïnstalleerd en zorgt voor een constante differentiedruk voor de volledige verdeler. Dankzij de compacte inbouwmaten is montage direct in de inbouwkast van de verdeler mogelijk. Het debiet in de afzonderlijke circuits wordt vervolgens begrensd door de instelling van de verdeler zelf of van de partnerafsluiter ASV-BD.
Het spoelen gebeurt met behulp van een optioneel spoelaccessoire (art.nr. 003Z7850), dat op de veergeleiding van de afsluiter wordt geplaatst in plaats van de afsluitgreep. Het accessoire wordt met de klok mee tot aan de aanslag gedraaid en de installatie wordt gespoeld in de richting van de pijl op het afsluiterhuis. Voordat met het spoelen wordt begonnen, moet de installatie met water zijn gevuld, zodat de differentiedruk niet hoger wordt dan 5 bar.
De ASV-PV-afsluiter is ook verkrijgbaar in een uitvoering met een isolatiekap van EPP-materiaal. De isolatie is bedoeld voor bedrijfstemperaturen tot 120 °C en wordt zonder gereedschap vastgeklikt. Beide isolatiematerialen die in de ASV-serie worden gebruikt (EPS en EPP) voldoen aan de eisen van brandklasse B2 volgens DIN 4102.
