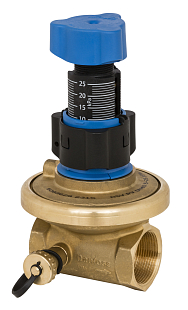

Danfoss ASV-PV 4G DN 50 is een automatische verschildrukregelaar voor tweepijpsverwarmingssystemen. Hij handhaaft een constante verschildruk in de stijgleiding. Instelbereik Δp 5–25 kPa, kVs 16,0 m³/h, PN 16. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 16 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 50 |
| Temperatuur | 0...120 °C |
| Gewicht | 4.31 kg |
Danfoss ASV-PV 4G DN 50 is een automatische inregelafsluiter – een verschildrukregelaar voor tweepijpsverwarmingssystemen. Deze wordt in de retourleiding van de stijgleiding geïnstalleerd en houdt in combinatie met een partnerafsluiter in de aanvoerleiding de ingestelde verschildruk constant, ongeacht veranderingen in de belasting van het systeem. Voldoet aan de eisen van norm DIN 18380 voor verschildrukregeling bij deellast.
De ASV-PV DN 50 is bedoeld voor het inregelen van stijgleidingen en horizontale lussen in tweepijpsverwarmingssystemen van woon- en utiliteitsgebouwen. Doorgaans wordt hij geïnstalleerd in combinatie met thermostatische afsluiters met voorinstelling (bijv. Danfoss RA-N) – de afsluiter zorgt voor constante drukcondities voor elke radiator of groep vloerverwarming. De afsluiter kan ook worden toegepast in koelsystemen met variabel debiet, bijvoorbeeld voor fancoils of koelplafonds.
De afsluiter werkt als een membraanverschildrukregelaar. Via een intern kanaal werkt de druk van de retourleiding op de onderzijde van het regelmembraan; de druk van de aanvoerleiding wordt via een impulsleiding (1,5 m, G 1/16 A – inbegrepen in de levering) naar de bovenzijde van het membraan geleid. Zo houdt de afsluiter automatisch de ingestelde verschildruk in het geregelde circuit constant, zowel bij vollast als bij deellast van het systeem. De drukconus met drukontlasting zorgt ook bij lage debieten voor een nauwkeurige regeling. De fabrieksinstelling is 10 kPa; instelbaar binnen een bereik van 5–25 kPa.
De verschildruk wordt zonder gereedschap ingesteld door de schaalring te verdraaien; een vergrendelring voorkomt onbedoelde wijziging. De afsluitfunctie is gescheiden van het instelmechanisme – afsluiten is dus mogelijk zonder de ingestelde Δp te beïnvloeden. De afsluiter heeft een geïntegreerde spoelfunctie (met accessoire 003Z7850) en aftapmogelijkheid via de aansluiting aan de onderzijde van het huis. De compacte constructie en de 90°-positionering van alle service-elementen (afsluiten, spuien, instellen, meten) vergemakkelijken de montage, ook in krappe ruimtes. De insert met verwisselbare veer kan worden aangepast aan een ander Δp-bereik, waarbij vervanging ook onder druk mogelijk is.
Technische parameters – ASV-PV 4G DN 50 (003Z5506):
De ASV-PV wordt uitsluitend in de retourleiding van de stijgleiding geïnstalleerd, in de richting van de pijl op het afsluiterhuis. De partnerafsluiter (ASV-BD of ASV-M) wordt in de aanvoerleiding geplaatst. Beide afsluiters zijn met een impulsleiding verbonden, die de druk van de aanvoer naar het membraan van de regelaar brengt.
De ASV-M is een afsluiter die geschikt is in combinatie met thermostatische afsluiters met voorinstelling op elk verwarmingslichaam – het volledige ingestelde drukbereik van de stijgleiding blijft dan beschikbaar voor regeling. De ASV-BD is een gecombineerde afsluit- en voorinstelafsluiter; deze maakt bovendien debietbegrenzing over de volledige stijgleiding mogelijk en omschakeling van de configuratie (binnen/buiten de regelkring), ook onder druk. De ASV-BD wordt aanbevolen waar voorinstelling op de afzonderlijke toestellen niet mogelijk is.
De instelling wordt zonder gereedschap gewijzigd door de instelring te verdraaien: draaien met de klok mee verhoogt de waarde, draaien tegen de klok in verlaagt deze. Na het instellen van de gewenste waarde wordt de ring vergrendeld (terugklikken in de borgstand), zodat onbedoelde wijziging wordt voorkomen. De fabrieksinstelling van deze uitvoering is 10 kPa binnen het bereik van 5–25 kPa.
Voor het spoelen wordt een spoelaccessoire gebruikt (code 003Z7850), dat na het verwijderen van de afsluitknop op de veergeleiding van de ASV-PV wordt geplaatst. Het systeem moet vóór montage van het accessoire met water zijn gevuld (de verschildruk mag niet hoger zijn dan 5 bar). Het spoelen gebeurt in de richting van de pijl op het afsluiterhuis; na afloop wordt het accessoire verwijderd en wordt de knop teruggeplaatst.
Ja. Dit product (003Z5506) wordt zonder isolatie geleverd. De EPP-isolatieschaal voor DN 40–50 (code 003Z7804) is als accessoire verkrijgbaar en kan zonder gereedschap met een kliksysteem op de afsluiter worden aangebracht. Het EPP-materiaal is bestand tegen temperaturen tot 120 °C en voldoet aan brandklasse B2 volgens DIN 4102. De uitvoering met voorgemonteerde isolatie heeft code 003Z5606.
