Danfoss ASV-PV 4G DN 15 is een automatische verschildrukregelaar voor de retourleiding van een tweepijpsverwarmingssysteem met EPP-isolatie. Instelbereik Δp 5–25 kPa, kVS 1,6 m³/h, schroefdraad Rp ½. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 1,6 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 15 |
| Temperatuur | 0...120 °C |
| Gewicht | 0.90 kg |

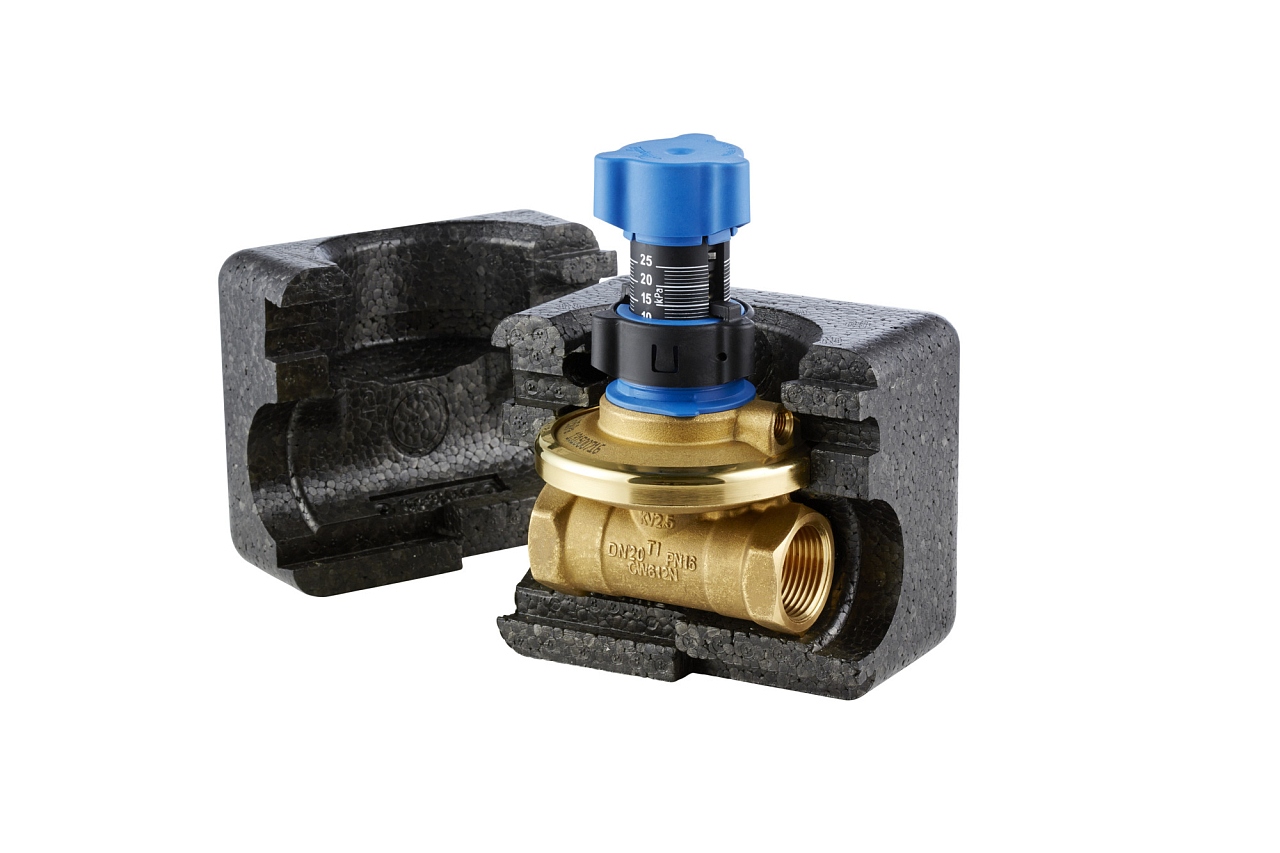

Danfoss ASV-PV 4G DN 15 is een automatische verschildrukregelaar van de vierde generatie, bedoeld voor montage in de retourleiding van een tweepijpsverwarmingssysteem. In combinatie met een partnerafsluiter (ASV-BD of ASV-M in de aanvoerleiding) handhaaft hij een constante verschildruk in de tak of stijgleiding – ongeacht de actuele belasting van de rest van het systeem. Daarmee elimineert hij hydraulische onbalans en zorgt hij voor een nauwkeurige doorstroomvoorziening in elk radiatoren- of vloerverwarmingscircuit. Variant 003Z5601 is de uitvoering DN 15 met binnendraad Rp ½ en meegeleverde EPP-isolatieschaal (max. 120 °C).
De ASV-PV 4G wordt toegepast in residentiële en kleinere commerciële tweepijpsverwarmingssystemen. In verticale stijgleidingen beschermt hij thermostatische radiatorkranen tegen overdruk die in het netwerk ontstaat door het openen en sluiten van andere thermostaten. In horizontale lussen zorgt hij voor een gelijkmatige warmtevoorziening, ook voor radiatoren die verder van de bron verwijderd zijn. Voor vloerverwarming wordt de ASV-PV op de retouraansluiting van de verdeler gemonteerd en handhaaft hij een constante druk voor een nauwkeurige regeling van het debiet in elk circuit. De afsluiter kan ook worden gebruikt in koelsystemen met variabel debiet – bijvoorbeeld bij fan-coils of chilled beam-units.
De vierde generatie ASV heeft de bediening vereenvoudigd ten opzichte van eerdere modellen. De verschildruk wordt ingesteld met een draaibare schaal direct op het afsluiterhuis – zonder inbussleutel en zonder onderbreking van de werking. Een geïntegreerde borgring voorkomt onbedoelde wijziging van de instelling na montage. De afsluitfunctie is mechanisch gescheiden van de voorinstelling, zodat de afsluiter voor service kan worden afgesloten zonder verlies van de ingestelde druk. De nieuwe spoelfunctie (accessoire 003Z7850) vergemakkelijkt het spoelen van het leidingnet tijdens montage en inbedrijfstelling. Bij levering is een impulsleiding van 1,5 m (G 1/16 A) inbegrepen voor verbinding met de partnerafsluiter.
Technische parameters (DN 15, 003Z5601):
De ASV-PV wordt in de retourleiding gemonteerd. De partnerafsluiter ASV-BD of ASV-M wordt in de aanvoerleiding geïnstalleerd met dezelfde nominale diameter. Beide afsluiters worden verbonden met een impulsleiding van 1,5 m (G 1/16 A), die bij levering is inbegrepen. De drukinformatie uit de aanvoerleiding wordt via de leiding overgebracht naar het membraan van de ASV-PV-regelaar, die vervolgens de ingestelde verschildruk handhaaft ongeacht de belasting van de rest van het systeem.
Dat hangt ervan af of u het debiet op het niveau van de stijgleiding wilt begrenzen. De ASV-BD (gecombineerde voorinstel- en afsluitafsluiter met roterend meetstation) maakt het mogelijk het maximale debiet voor de volledige tak in te stellen – geschikt waar geen voorinstelling op elke radiatorkraan aanwezig is. De ASV-M is een eenvoudigere afsluitafsluiter zonder debietbegrenzingsfunctie; deze kiest u wanneer het debiet wordt begrensd door de voorinstelling van thermostatische afsluiters (bijv. Danfoss RA-N) op elke radiator. In beide gevallen leveren wij de ASV-BD en ASV-M in dezelfde DN als de ASV-PV.
De instelling gebeurt met een draaibare schaal direct op het afsluiterhuis, zonder gereedschap. Door de instelring met de klok mee te draaien verhoogt u de waarde, tegen de klok in verlaagt u deze. Het bereik voor variant 003Z5601 is 5–25 kPa; af fabriek is de afsluiter ingesteld op 10 kPa, wat overeenkomt met typische radiatorsystemen. Zet na het instellen de borgring vast om onbedoelde verstelling te voorkomen. Heeft u een ander bereik nodig, dan biedt Danfoss een servicekit voor het bereik 20–60 kPa aan (vervangveer).
De spoelfunctie maakt volledige doorstroming door de afsluiter mogelijk, ongeacht de ingestelde verschildruk – dit is handig bij de inbedrijfstelling van het systeem, wanneer de leidingen moeten worden gespoeld voordat de regeling wordt gestart. Voor activering is accessoire 003Z7850 (ASV-PV spoeladapter) nodig, dat apart wordt besteld. Dit is een noviteit van de 4e generatie ten opzichte van oudere ASV-modellen.
Ja – voor variant 003Z5601 is de zwarte EPP-isolatieschaal met click-lock-bevestiging inbegrepen (deze is opgenomen in de bestelcode, in tegenstelling tot variant 003Z5501 zonder isolatie). De EPP-isolatie is gedimensioneerd voor een mediumtemperatuur tot 120 °C en dekt daarmee het volledige bedrijfsbereik van de afsluiter. De grijze EPS-isolatie die als accessoire beschikbaar is voor andere modellen uit de ASV-serie is slechts gedimensioneerd tot 80 °C en hebt u voor de 4G-variant met EPP niet nodig.
