Automatische inregelafsluiter Danfoss ASV-PV 4G DN 20 (003Z5602) met EPP-isolatie regelt de verschildruk in de stijgleiding van een tweepijpsverwarmingssysteem. Instelbereik 5–25 kPa, PN 16, Rp ¾. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | Rp 3/4" |
| Debiet | 2,5 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 20 |
| Temperatuur | 0...120 °C |
| Gewicht | 0.96 kg |
Danfoss ASV-PV 4G DN 20 (003Z5602) is een automatische inregelafsluiter – een verschildrukregelaar van de 4e generatie voor tweepijpsverwarmingssystemen. Hij handhaaft de ingestelde verschildruk in de stijgleiding of het circuit, ongeacht de actuele systeembelasting, en zorgt zo voor een permanente hydraulische inregeling. Uitvoering 003Z5602 wordt geleverd met een EPP-isolatiekap en een impulsleiding van 1,5 m.
De ASV-PV is bedoeld voor tweepijpsradiatorsystemen in woongebouwen, kantoorgebouwen en commerciële gebouwen, waar een variërende verschildruk oververhitting of onvoldoende verwarming van ruimtes, geluid in radiatoren en onnodig hoog energieverbruik veroorzaakt. De afsluiter is ook geschikt voor vloerverwarmingssystemen met verdelers en voor koelsystemen met variabel debiet (fan-coil, chilled beam). Hij wordt geïnstalleerd in de retourleiding van de stijgleiding of het circuit en via een impulsleiding verbonden met de partnerafsluiter ASV-BD of ASV-M die in de aanvoerleiding is gemonteerd.
Met de vierde generatie ASV-PV kan de verschildruk worden ingesteld door simpelweg aan de vingerring te draaien – zonder inbussleutel. De waarde wordt direct afgelezen op de lineaire numerieke schaal en na het instellen zet u deze vast met een vergrendeling die onbedoelde of ongeoorloofde wijzigingen voorkomt. De afsluitfunctie is constructief gescheiden van het instelmechanisme – het afsluiten van het systeem verandert de ingestelde Δp-waarde niet. De afsluiter heeft daarnaast een geïntegreerde functie voor het spoelen van de leidingen en voor aftappen.

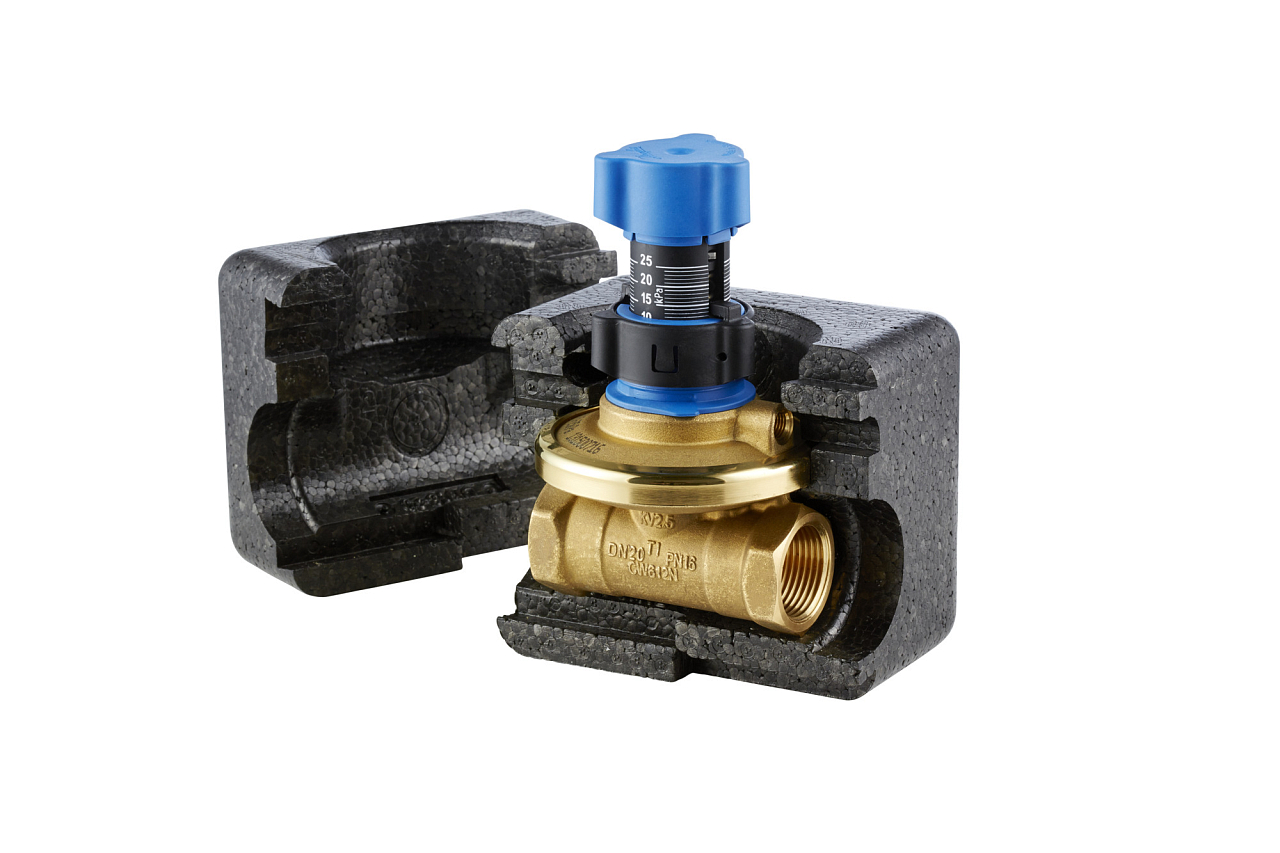

Uitvoering 003Z5602 wordt geleverd met een klikbare isolatiekap van geëxpandeerd polypropyleen (EPP), die zonder gereedschap kan worden aangebracht. De isolatie beschermt de afsluiter tegen warmteverliezen en is geschikt voor continu bedrijf tot 120 °C. Het materiaal voldoet aan brandklasse B2 volgens DIN 4102. Voor ASV-PV-uitvoeringen zonder isolatie kan de EPP-kap voor DN 15–20 (code 003Z7800) als accessoire worden bijbesteld.
Technische parameters (DN 20, 003Z5602):
De ASV-PV wordt geïnstalleerd in de retourleiding van de stijgleiding of het circuit – het debiet moet overeenkomen met de richting van de pijl op het afsluiterhuis. De partnerafsluiter (ASV-BD of ASV-M, altijd met dezelfde DN) wordt in de aanvoerleiding gemonteerd. Beide afsluiters worden verbonden met de meegeleverde impulsleiding (1,5 m). Voordat de leiding op de ASV-PV wordt aangesloten, moet deze vanaf de aanvoerzijde worden doorgespoeld. De compacte afmetingen vergemakkelijken de montage, ook in beperkte ruimtes – alle servicefuncties (afsluiten, instellen, aftappen) zijn geconcentreerd in een sector van 90° en zijn van elke zijde toegankelijk.
De partnerafsluiter wordt gekozen uit de ASV-BD- of ASV-M-serie, altijd in dezelfde DN als de ASV-PV (hier DN 20). De ASV-BD is een gecombineerde afsluit- en voorinstelafsluiter met draaibaar meetpunt – hiermee kan het debiet in de stijgleiding worden begrensd en het debiet worden gemeten zonder het systeem buiten bedrijf te stellen. Hij kan ook tijdens bedrijf onder druk worden omgeschakeld tussen configuratie binnen en buiten de regelkring. De ASV-M is een eenvoudigere afsluitafsluiter, geschikt voor systemen waarbij het debiet individueel op elk afgifte-element wordt begrensd (thermostatische afsluiter met voorinstelling).
De fabrieksinstelling van afsluiter 003Z5602 is 10 kPa binnen het bereik van 5–25 kPa. Voor het wijzigen van de instelling is geen gereedschap nodig: ontgrendel de vergrendeling, draai de schaalring naar de gewenste waarde en vergrendel deze vervolgens opnieuw. Door naar rechts te draaien wordt de Δp-waarde verhoogd, naar links verlaagd. Als het bereik van 5–25 kPa niet geschikt is voor uw systeem, zijn er uitvoeringen beschikbaar met een bereik van 20–60 kPa, of een servicekit met veer voor het omstellen van de afsluiter tijdens bedrijf onder druk.
Ja. De ASV-PV is ook geschikt voor koelsystemen met variabel debiet, bijvoorbeeld fan-coil of chilled beam. Het bedrijfstemperatuurbereik van de afsluiter is 0–120 °C. Voor koelsystemen met temperaturen onder het dauwpunt moet worden gecontroleerd of de meegeleverde EPP-isolatie voldoende is met het oog op condensatie van oppervlaktevocht; zo nodig is aanvullende dampdichte isolatie vereist.
De verpakking van uitvoering 003Z5602 bevat de ASV-PV DN 20 afsluiter, een impulsleiding van 1,5 m (G 1/16 A) en een EPP-isolatiekap. Als accessoires zijn langere impulsleidingen beschikbaar (2,5 m – 003Z0690 of 5 m – 003L8153), een extra connector voor het meten van verschildruk (003L8143), een ontluchtingsaansluiting (003L8141), servicekits voor het membraan voor het bereik 5–25 kPa (003Z7841) of 20–60 kPa (003Z7831), en schroef- of lasnippels voor uitvoeringen met buitendraad.
