Danfoss ASV-PV 4G DN 25 is een verschildrukregelaar voor tweepijpsverwarmingssystemen. Hij wordt in de retourleiding gemonteerd en handhaaft een constante Δp in de stijgleiding of aftakking. Instelbereik 5–25 kPa, kVS 4,0 m³/h, met EPP-isolatie. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 4 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 25 |
| Temperatuur | 0...120 °C |
| Gewicht | 1.45 kg |
Danfoss ASV-PV 4G DN 25 (003Z5603) is een automatische inregelafsluiter – differentiaaldrukregelaar van de 4e generatie voor tweepijps verwarmings- en koelsystemen. Hij wordt in de retourleiding gemonteerd en houdt in samenwerking met een partnerafsluiter (ASV-BD of ASV-M) een constante differentiaaldruk in de stijgleiding of horizontale tak aan – onafhankelijk van de actuele systeembelasting. De levering omvat een impulsleiding van 1,5 m en een EPP-isolatiekap bestand tegen +120 °C.
ASV-PV 4G wordt het vaakst toegepast in woon- en kantoorgebouwen met een tweepijps verwarmingssysteem, waar de differentiaaldruk in afzonderlijke stijgleidingen of horizontale takken dynamisch op peil moet worden gehouden. De afsluiter creëert stabiele drukomstandigheden voor thermostatische radiatorkranen, waardoor overdebieten, ongelijkmatige opwarming van ruimtes en geluid veroorzaakt door een hydraulisch ongebalanceerd systeem worden geëlimineerd. Hij kan ook worden gebruikt in vloerverwarming – in combinatie met verdelers met geïntegreerde voorinstelling – of in koeltoepassingen met variabel debiet, zoals fancoils en koelbalken.
ASV-PV 4G biedt ten opzichte van eerdere generaties verschillende praktische verbeteringen. Het instellen van de differentiaaldruk op de lineaire schaal vereist geen inbussleutel – het volstaat om de instelring te ontgrendelen, naar de gewenste waarde te draaien en weer te vergrendelen. De afsluitfunctie is mechanisch gescheiden van het instelmechanisme, zodat het afsluiten van een tak voor service de ingestelde Δp niet verandert. De geïntegreerde spoelfunctie maakt het mogelijk de leidingen via de afsluiter door te spoelen met behulp van spoelaccessoires (003Z7850), zonder demontage van de assemblage. Het membraan is constructief aangepast aan de specifieke nominale diameter, wat zorgt voor een consistente nauwkeurigheid en regelgevoeligheid over het volledige DN 15–50-assortiment.
Technische parameters (DN 25, 003Z5603):
De ASV-PV wordt uitsluitend in de retourleiding geïnstalleerd, in de richting van de pijl die op het afsluiterhuis is aangegeven. De partnerafsluiter (ASV-BD of ASV-M) wordt in de aanvoerleiding gemonteerd. Beide afsluiters worden verbonden met de meegeleverde impulsleiding van 1,5 m, die de drukimpuls van de aanvoer naar het membraan van de regelaar brengt.
De instelling bij de 4e generatie vereist geen gereedschap. De procedure bestaat uit drie stappen: ontgrendel de instelring, draai deze naar de gewenste waarde op de lineaire schaal en vergrendel hem opnieuw. De fabrieksinstelling is 10 kPa, wat overeenkomt met typische radiatorsystemen. De waarde kan op elk moment worden gewijzigd binnen het bereik van 5–25 kPa; door de veer te vervangen (vervangingsset 003Z7832) kan worden overgeschakeld naar het bereik 20–60 kPa.
De ASV-PV 4G wordt gecombineerd met de partnerafsluiter ASV-BD (afsluit- en voorinstelafsluiter met draaibaar meetstation en aansluitingen voor 3 mm naaldsondes, kVS 9,5 m³/h voor DN 25) of ASV-M (afsluitafsluiter, kVS 4,0 m³/h voor DN 25). De keuze hangt ervan af of de debietbegrenzing op het niveau van de stijgleiding wordt gerealiseerd (ASV-BD binnen de regelkring) of afzonderlijk op elke radiatorkraan (ASV-BD of ASV-M buiten de regelkring). Beide partnerafsluiters worden gekozen in dezelfde nominale diameter DN 25.
Ja. In vloerverwarming wordt de ASV-PV op de verdeler gemonteerd en zorgt hij voor een constante Δp voor alle lussen – idealiter in combinatie met verdelers met geïntegreerde debietvoorinstelling. In koelsystemen met variabel debiet (fancoils, koelbalken) garandeert de afsluiter eveneens automatische hydraulische inregeling. Het werkbereik van 0 … +120 °C dekt zowel verwarmings- als koeltoepassingen.

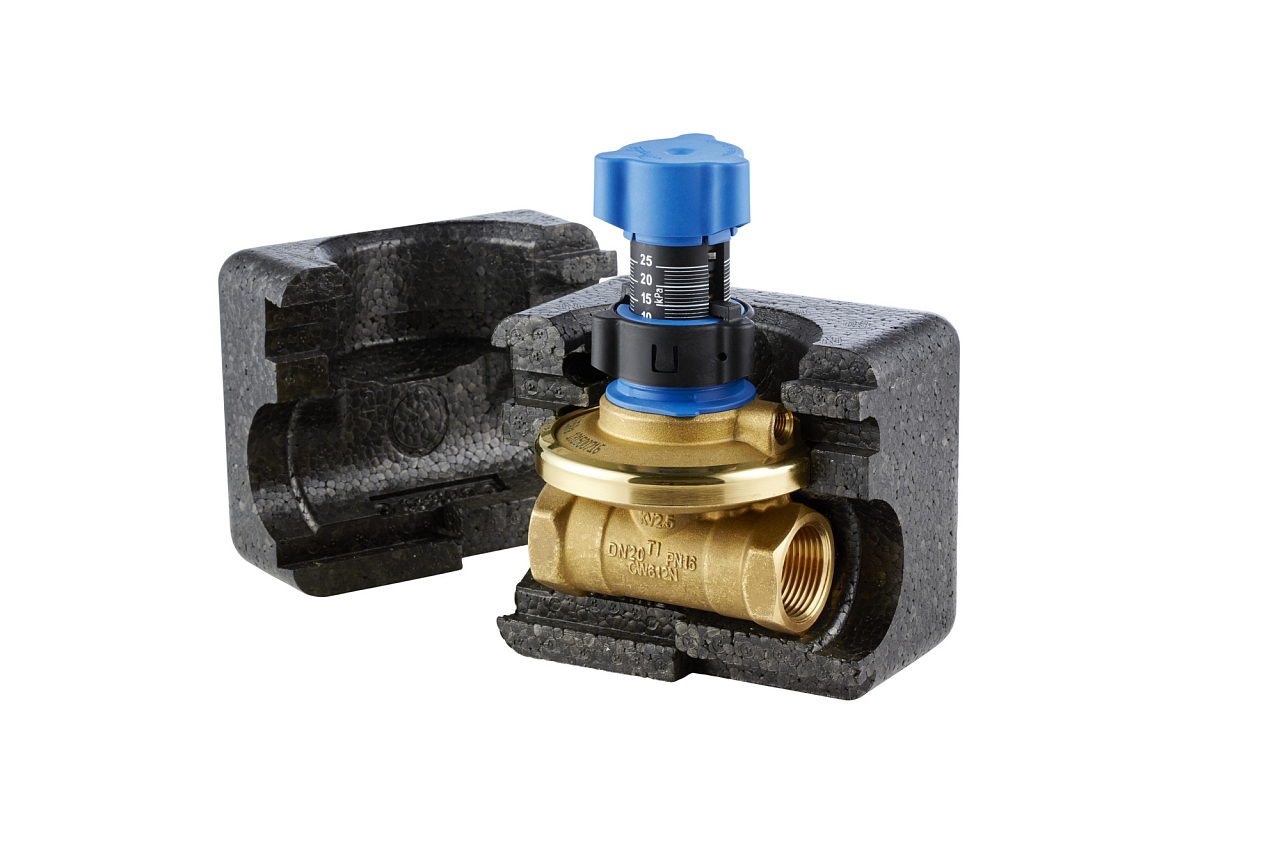

De verpakking bevat de ASV-PV 4G DN 25-afsluiter met binnendraad Rp 1 (ISO 7/1), een impulsleiding van 1,5 m met aansluiting G 1/16 A en een EPP-isolatiekap voor DN 25 (art.nr. 003Z7802) bestand tegen 120 °C met click-on bevestiging. Accessoires zoals de spoeladapter (003Z7850), de meetaansluiting voor de aftapaansluiting (003L8143) of de vervangende serviceset voor het bereik 5–25 kPa (003Z7842) moeten apart worden besteld.
