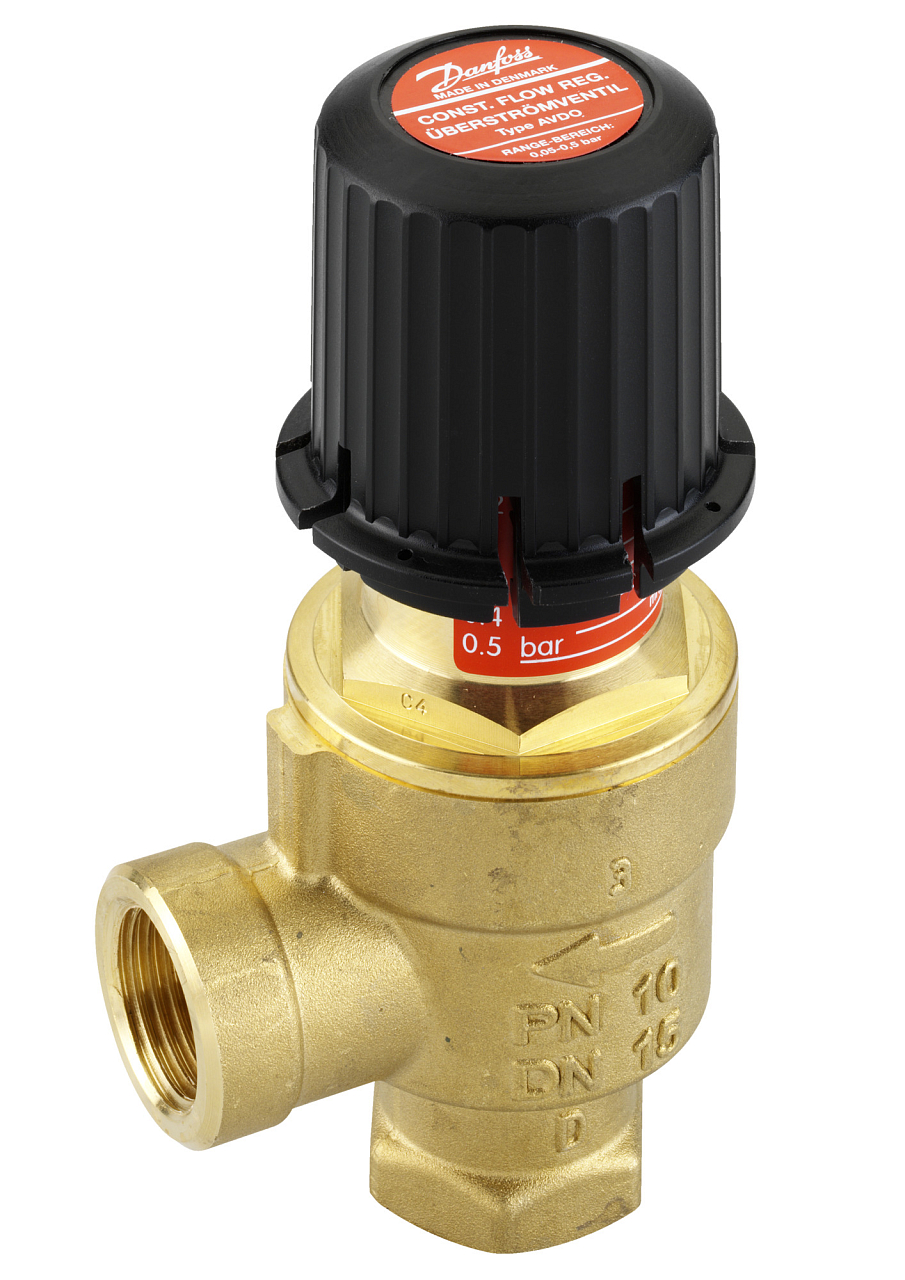

Danfoss AVDO DN 15 – automatische bypassklep, haakse uitvoering, binnendraad Rp 1/2, instelbereik 0,05–0,5 bar, PN 10, tot 120 °C. Meer informatie
Op bestelling
| Radiatoraansluitmaat | R 1/2" |
| Aansluiting | Inwendige schroefdraad |
| Druk | 10 bar |
| Nominale diameter | DN 15 |
| Type klep | Hoekig |
| Gewicht | 0.63 kg |
Danfoss AVDO DN 15 is een zelfwerkende automatische bypassklep voor verwarmingsinstallaties met thermostatische ventielen. De klep opent bij toenemende verschildruk – dus bij afnemende warmtevraag en het sluiten van radiatorthermostaten – en voert de volumestroom af via het bypasscircuit. Zo beschermt zij de circulatiepomp tegen ontoelaatbare bedrijfsomstandigheden en waarborgt zij de minimale doorstroming door de ketel. Werkt zonder externe voeding en zonder impulsleiding.
AVDO is bedoeld voor verwarmingsinstallaties met thermostatische ventielen, waar het risico bestaat dat bij een lage warmtevraag – typisch in de overgangsperiode of ’s nachts – de thermostaten volledig sluiten en daardoor de doorstroming door de ketel stopt. Dit doet zich vooral voor bij lagedruk-gasketels met een kleine waterinhoud, die voor een veilige werking een minimale doorstroming vereisen. Een tweede typische toepassing is een bypass direct over de circulatiepomp – AVDO begrenst hier de maximale verschildruk bij minimale systeembelasting en beschermt de pomp tegen werking in het verboden gebied van de pompkarakteristiek.
AVDO werkt volledig volgens een mechanisch principe – een veermechanisme reageert op de verschildruk en beweegt de klepkegel. De openingsdruk wordt ingesteld door de schijf direct op het klephuis te verdraaien; de schaalverdeling geeft de waarde aan in bar of mwk en is instelbaar in het bereik van 0,05–0,5 bar. De klep heeft noch elektrische voeding noch een impulsleiding nodig. Het huis is vervaardigd uit warmgeperst messing Ms 58, de klepkegel uit PPS-kunststof en de O-ringen zijn van EPDM – een combinatie die geschikt is voor warm verwarmingsmedium tot 120 °C.
Technische parameters:
AVDO kan op twee manieren worden aangesloten: ofwel als bypass tussen aanvoer en retour van de verwarmingsinstallatie (om de minimale doorstroming door de ketel te handhaven), of parallel aan de circulatiepomp (om de verschildruk in de installatie te begrenzen). Het klephuis moet zo worden gemonteerd dat de stroming verloopt in de richting van de pijl die op het huis is aangebracht. Voor een correcte werking moet AVDO worden gecombineerd met een partnerklep – doorgaans een thermostatisch radiatorkraan.
De instelling gebeurt door de instelschijf direct op het klephuis te verdraaien – zonder gereedschap. De schaalverdeling op de schijf geeft de openingsdruk aan in bar of mwk (meter waterkolom). De waarde komt overeen met de verschildruk waarbij de klep begint te openen. Het instelbereik is 0,05–0,5 bar.
Nee. AVDO is een volledig zelfwerkende mechanische klep – zij reageert direct op de verschildruk van het medium in de leiding. Er is geen elektrische aansluiting, stuursignaal of impulsleiding nodig. Dat vereenvoudigt de installatie en elimineert de afhankelijkheid van de beschikbaarheid van voeding of een regelsysteem.
AVDO is primair ontworpen voor lagedruk-gasketels met een kleine waterinhoud, waarbij een minimale doorstroming een voorwaarde is voor een veilige werking. Hij kan echter worden toegepast in elke verwarmingsinstallatie met thermostatische ventielen waar het nodig is de verschildruk te begrenzen of een minimale doorstroming te waarborgen – bijvoorbeeld bij condensatieketels of installaties met vloerverwarming. Doorslaggevend zijn de hydraulische omstandigheden van de installatie, niet het type warmtebron.
