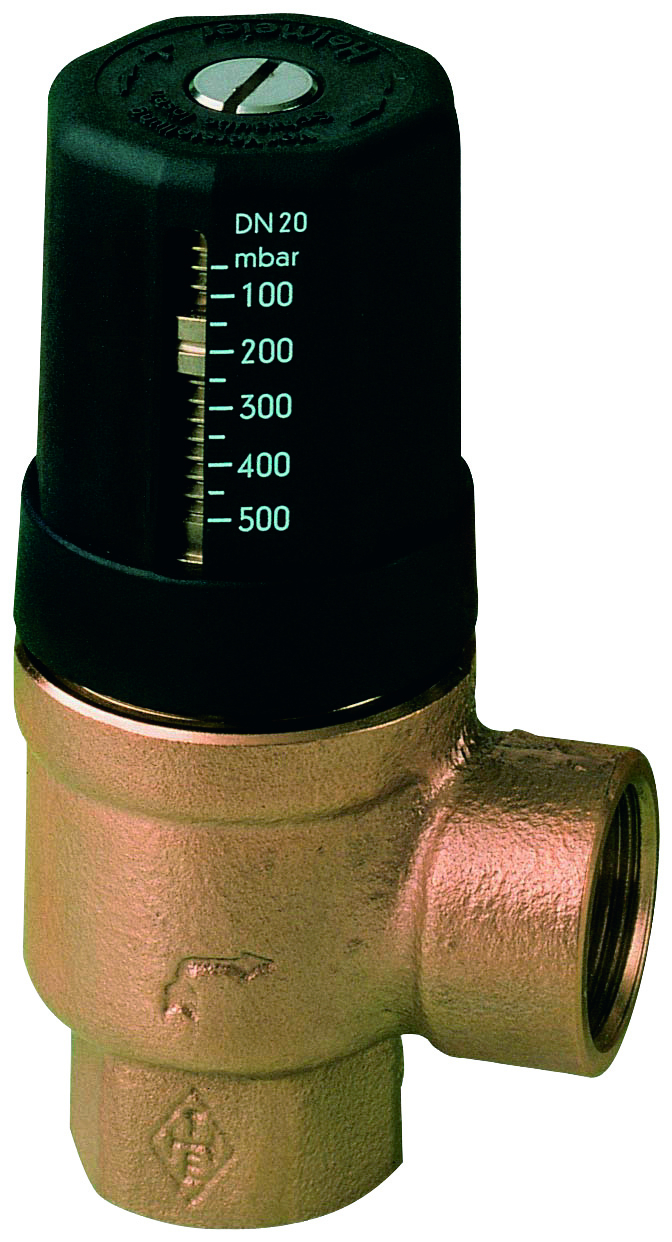

De proportionele overdrukventiel met traploze drukinstelling IMI Hydrolux is geschikt voor verwarmings- en koelsystemen met geforceerde circulatie voor een correcte balans. Het voorkomt overmatige geluidsoverlast van het systeem, balanceert drukverschillen en voorkomt overstroming. In systemen met een gasgestookte warmwaterketel kan de Hydrolux-ventiel ook worden gebruikt om een minimale doorstroming te garanderen.

Op het ventiel kan de exacte drukdifferentiatie worden ingesteld, die het ventiel vervolgens zal handhaven bij het balanceren van het systeem. Alle drukschommelingen veroorzaakt door veranderingen in de doorstroming in het systeem worden zo geëlimineerd. Bij een afname van de doorstroming neemt het drukverschil toe, waarop het ventiel reageert door het systeem te openen. Zo blijft het drukverschil relatief stabiel.

Toepassingsvoorbeelden

1. Olie-/gasboiler
2. Gasgestookte warmwaterketel
3. Verwarmingscircuit
4. Verwarmingselement
5. 3- en 4-weg mengventiel
6. Verdeler
7. Balansventiel TA STAD

A. Verwarmingssysteem zonder menging. De Hydrolux-ventiel wordt geïnstalleerd tussen de aanzuig- en persaansluiting van de circulatiepomp.

B. Verwarmingssysteem met een driewegmengventiel. De Hydrolux-ventiel wordt geïnstalleerd tussen de aanvoer- en retourleiding.

C. Verwarmingssysteem met een vierwegventiel. De Hydrolux-ventiel wordt geïnstalleerd tussen de aanvoer- en retourleiding.

D. Verwarmingssysteem met een gasgestookte warmwaterketel. De Hydrolux-ventiel wordt geïnstalleerd tussen de aanvoer- en retourleiding.

E. Systeem met meerdere verwarmingscircuits. De Hydrolux-ventiel wordt geïnstalleerd tussen de aanvoerleiding en de verdeler.
