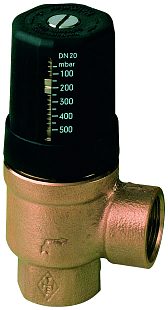

De proportionele overdrukventiel met traploze drukinstelling IMI Hydrolux is geschikt voor verwarmings- en koelsystemen met gedwongen circulatie voor een correcte balans. Voorkomt overmatig lawaai in het systeem, balanceert drukverschillen, voorkomt overstroming. In systemen met een gasgestookte warmwaterketel kan de Hydrolux-klep ook worden gebruikt om een minimale doorstroming te garanderen.

Op de klep kan een nauwkeurig drukverschil worden ingesteld, dat de klep vervolgens zal handhaven bij het balanceren van het systeem. Alle drukschommelingen veroorzaakt door veranderingen in de doorstroming in het systeem worden zo geëlimineerd. Bij een afname van de doorstroming neemt het drukverschil toe, waarop de klep reageert door het systeem te openen. Zo blijft het drukverschil relatief stabiel.

Toepassingsvoorbeelden

1. Olie-/gasketel
2. Gasgestookte warmwaterketel
3. Verwarmingscircuit
4. Verwarmingselement
5. 3- en 4-weg mengklep
6. Verdeler
7. Balansventiel TA STAD

A. Verwarmingssysteem zonder menging. De Hydrolux-klep wordt geïnstalleerd tussen de aanzuig- en persaansluiting van de circulatiepomp.

B. Verwarmingssysteem met driewegmengklep. De Hydrolux-klep wordt geïnstalleerd tussen de aanvoer- en retourleiding.

C. Verwarmingssysteem met vierwegklep. De Hydrolux-klep wordt geïnstalleerd tussen de aanvoer- en retourleiding.

D. Verwarmingssysteem met gasgestookte warmwaterketel. De Hydrolux-klep wordt geïnstalleerd tussen de aanvoer- en retourleiding.

E. Systeem met meerdere verwarmingscircuits. De Hydrolux-klep wordt geïnstalleerd tussen de aanvoerleiding en de verdeler.
