Parameters en catalogi

Aansluiting	Buitendraad
Aansluitmaat	R 1"
Druk	16 bar
Filterpatroon	100 µm
Max. watertemperatuur	30 °C
Medium	Drinkwater
Nominale diameter	DN 25
Gewicht	2.30 kg

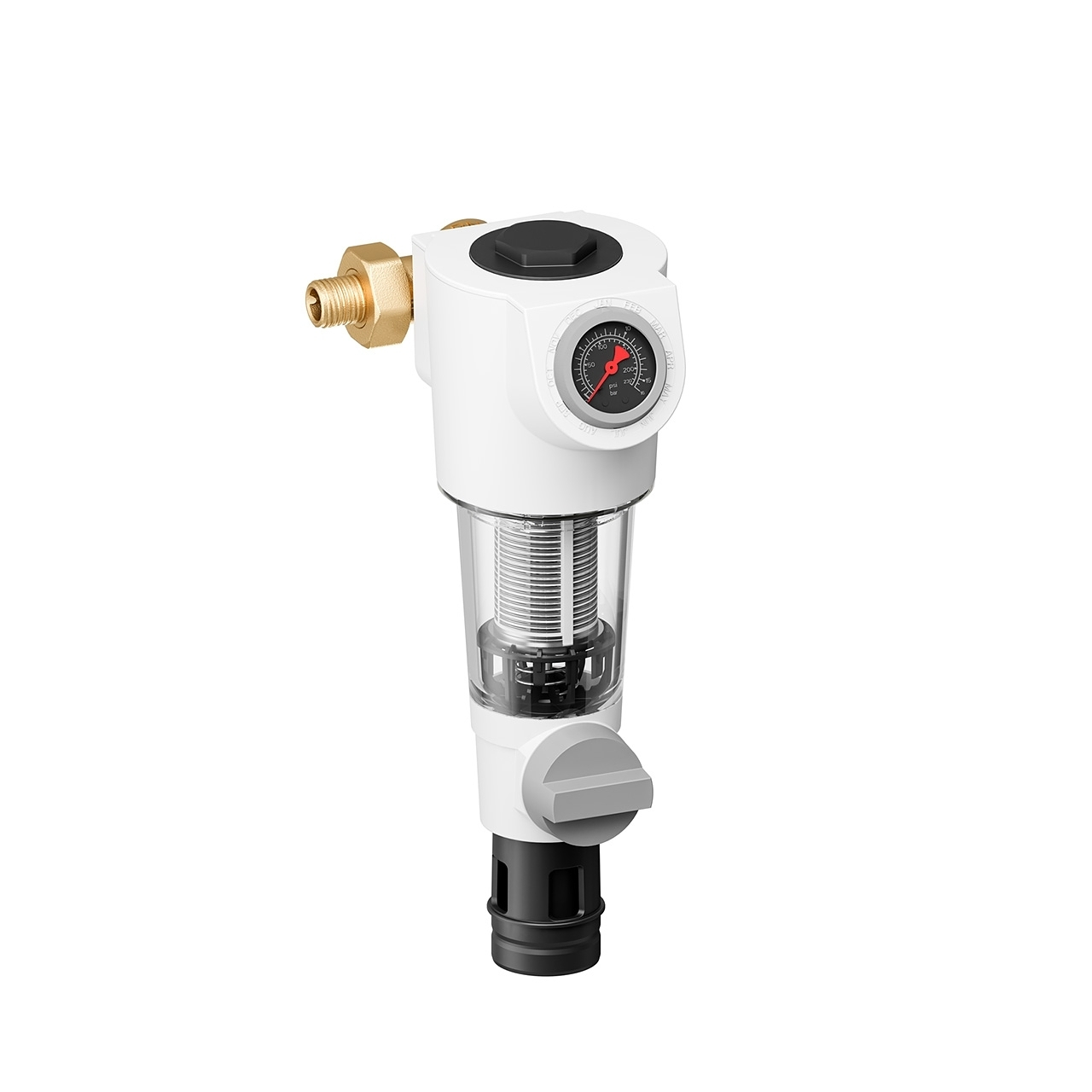

Honeywell F74CS-LF DN25 vuilafscheidingsfilter (F74CS-1LFAA) is een loodvrij terugspoelfilter voor drinkwaterinstallaties. Het houdt mechanische verontreinigingen tegen, zoals roestdeeltjes, hennepvezels of zand, en beschermt zo appendages en toestellen tegen beschadiging en corrosie.

Waar u het product gebruikt

Het filter wordt in de drinkwaterleiding geïnstalleerd, idealiter zo dicht mogelijk achter de watermeter, op plaatsen waar al een drukreduceerventiel is gemonteerd of waar dit niet nodig is. Het kan in horizontale en verticale leidingen worden gemonteerd, waarbij de filterbeker altijd naar beneden moet wijzen. Dankzij de constructie levert het ook tijdens het spoelen continu gefilterd water, waardoor het ook geschikt is voor toepassingen waar de werking niet onderbroken mag worden.

Honeywell F74CS-LF DN25 vuilafscheidingsfilter op drinkwaterleiding

Principe van de terugspoeling van het Honeywell F74CS-LF filter

Hoe de terugspoeling werkt

Het filterelement heeft een hoofdzeef (onder) en een hulpzeef (boven). Tijdens normale filtratie stroomt het water alleen door de hoofdzeef van buiten naar binnen. Na het openen van de spuikogelkraan wordt het element door de waterdruk naar beneden getrokken en stroomt het water in omgekeerde richting – via een roterende sproeier wordt het volledige oppervlak van de hoofdzeef van binnen naar buiten gespoeld. Na het sluiten van de kraan keert het filter automatisch terug naar de bedrijfsstand. De geheugenring op de kap geeft aan wanneer de volgende handmatige spoeling nodig is.

Technische parameters:

Nominale diameter: DN 25
Aansluitschroefdraad: R 1" (uitwendig, draaibare aansluiting)
Filterelement: 100 µm
kvs-waarde: 9,0 m³/h
Bedrijfsdruk: 1,5–16 bar
- tot 12 bar aanbevolen voor langdurig gebruik vanwege de nauwkeurigheid van de manometer
Bedrijfstemperatuur medium: 5–30 °C (volgens EN 1567)
Gewicht: 2,3 kg

Materiaal filterbeker: mechanisch bestendig transparant synthetisch materiaal
Materiaal zeef: roestvast staal
Certificering: DVGW, materialen volgens ACS en KTW, TÜV LGA (laag geluidsniveau, groep 1)

Veelgestelde vragen

Hoe wordt het filter correct geïnstalleerd?

Het filter kan in horizontale en verticale leidingen worden gemonteerd, maar de filterbeker moet altijd naar beneden wijzen. Het wordt aanbevolen om vóór en na het filter afsluiters te plaatsen en achter het filter een recht leidingdeel aan te houden met een lengte van ten minste vijfmaal de nominale diameter.

Hoe wordt het filter onderhouden en hoe weet ik dat spoelen nodig is?

De handmatige spoeling wordt uitgevoerd door de spuikogelkraan te openen. De geheugenring op de kap geeft aan wanneer de volgende spoeling nodig is. Het filterelement kan indien nodig eenvoudig worden vervangen.

Kan er achteraf een automatische spoeling op het filter worden gemonteerd?

Ja, op het filter kan achteraf de Honeywell RR74S-A automatische spoeleenheid worden gemonteerd, die de spoeling met ingestelde intervallen start.

Welke certificeringen heeft het filter voor drinkwater?

Het filter is DVGW-gecertificeerd en alle gebruikte materialen voldoen aan de eisen van zowel ACS als KTW. Het loodgehalte in alle onderdelen ligt onder 0,1%.
