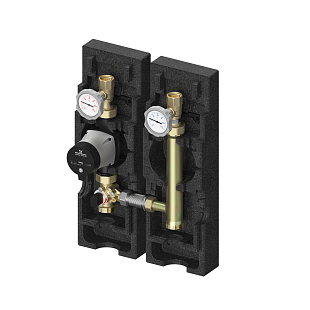

Pompgroep Meibes MeiFlow M MC DN 32+ met driewegmengklep en Grundfos MAGNA3 32-100 pomp voor gemengde verwarmingscircuits. Kvs van de set 9,8 m³/h, max. 110 °C, PN 10. Meer informatie
Op bestelling
| Aansluitmaat | 1 1/4" |
| Debiet | 9,8 m3/h |
| Doorlaatmaat | DN 32 |
| Max. bedrijfsdruk | 10 bar |
| Voeding | 240 VAC |
| Gewicht | 13.14 kg |
Meibes MeiFlow M MC DN 32+ pompgroep (M66834.75) is een voorgemonteerde unit voor een gemengde verwarmingskring, uitgerust met een Grundfos MAGNA3 32-100 circulatiepomp. De groep bevat een drieweg T-mengklep met traploos instelbare bypass, twee afsluitende kogelkranen met ingebouwde thermometers, een terugslagklep en afneembare thermische isolatie. Ze dient voor de aansluiting van één gemengde kring op een verdeler/verzamelaar, zonder dat de unit uit afzonderlijke appendages hoeft te worden samengesteld.
De groep is bedoeld voor ketelruimtes en technische ruimtes waar warmte via een verdeler/verzamelaar naar meerdere kringen met verschillende temperaturen wordt verdeeld. Typische toepassingen zijn vloerverwarming, radiatorkringen met weersafhankelijke regeling of luchtbehandelingskringen in woon-, kantoor- en productiegebouwen.
De DN 32+-variant heeft ten opzichte van de standaard DN 32 een hogere doorstroomcapaciteit van de unit (Kvs 9,8 m³/h) en is geschikt voor kringen met grotere debieten. Ze kan worden toegepast in verwarmingssystemen en in kringen gevuld met een glycolmengsel; voor koeltoepassingen is ze niet bedoeld.
De kern van de unit is een drieweg T-mengklep met traploos instelbare bypass, waarmee de mengverhouding op de betreffende kring kan worden afgestemd. De Kvs-waarde van de mengklep is 12 m³/h.
De mengklep is voorbereid voor montage van een servomotor, zodat de kring kan worden opgenomen in een weersafhankelijke of zoneregeling. De servomotor is niet inbegrepen en moet afzonderlijk worden besteld, afhankelijk van de gewenste voedingsspanning en het type regeling.
Natloper-eenfasenpomp met een vierpolige synchrone motor met permanente magneet en geïntegreerde frequentieregelaar. In de klemmenkast bevindt zich een regeleenheid met TFT-display en ingebouwde sensor voor verschildruk en temperatuur.
De pomp kan werken in de modus constante of proportionele druk, constante temperatuur, constante curve, constant debiet en differentiële temperatuur. De AutoAdapt-functie stelt het werkpunt automatisch in op basis van de hydraulische respons van het systeem, FlowAdapt begrenst het debiet tot de gekozen limiet. Voor aansturing door een bovenliggend systeem is een 0–10 V / 4–20 mA-ingang beschikbaar, evenals optionele communicatiekaarten (ModBus, ProfiBus, Ethernet).
Parameters van de MeiFlow M MC DN 32+-unit:
Nee. De groep heeft een mengklep die is voorbereid voor bediening met een servomotor; de aandrijving zelf moet apart worden besteld. Voor de serie MeiFlow M DN 25–32+ zijn servomotoren 230 V / 6 Nm (M66341), 24 V / 6 Nm (M66341.3), 24 V met stuursignaal 0–10 V en koppel 10 Nm (M66341.7) en een servomotor met geïntegreerde temperatuurregeling en Pt1000-sensor (M66341.37) bedoeld.
Via de onderste aansluiting 1 ½" met buitendraad en vlakke afdichting. De groep is bedoeld voor verdelers met een hartafstand van 200 tot 250 mm. Bij montage op de grote MeiFlow L MF-verdeler/verzamelaar moet overgangskoppeling M66305.50 worden gebruikt, die vervolgens wordt afgedekt door de isolatiekap van de groep.
Door de hogere doorstroomcapaciteit. De DN 32+-unit heeft een Kvs van 9,8 m³/h tegenover 6,1 m³/h bij DN 32, en een Kvs van de mengklep van 12 m³/h tegenover 7,4 m³/h. De aansluitmaten en de buitenafmetingen van de tak blijven gelijk. Er is ook verschil in de terugslagklep: bij DN 32+ kan deze niet buiten werking worden gesteld, bij DN 25 en DN 32 wel.
Ja. De MAGNA3 accepteert een stuursignaal van 0–10 V of 4–20 mA. Voor integratie in een gebouwbeheersysteem kan een communicatiekaart (ModBus, ProfiBus, Ethernet en andere) worden toegevoegd; deze moet apart worden besteld.
Deze variant bevat geen tussenstuk voor een warmtemeter. Uitvoeringen met een tussenstuk voor een warmtemeter of filter worden in de MeiFlow M-serie aangeduid met het achtervoegsel Z (MC-Z). De MAGNA3-pomp zelf biedt een functie voor warmtemeting, maar om die te kunnen gebruiken moet het systeem worden aangevuld met een externe sensor.
