De Danfoss AFP PN 25 differentiaaldrukregelaar handhaaft een constante differentiaaldruk in hydraulische circuits zonder externe energie. Instelbereik 0,15–1,5 bar. Meer informatie
Op bestelling
| Druk | PN 25 |
| Drukbereik | 0,15...1,5 bar |
| Max. bedrijfsdruk | 25 bar |
| Gewicht | 14.20 kg |

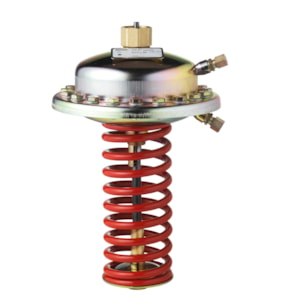

Danfoss AFP (art.nr. 003G1016) is een membraanaandrijving voor de zelfwerkende differentiedrukregelaar AFP/VFG 2(1). In combinatie met een VFG 2- of VFG 21-klep en AF-impulsleidingsets vormt deze een complete regelaar die een constante differentiedruk handhaaft in verwarmings-, koel- en klimaatsystemen – zonder enige elektrische voeding. De aandrijving met een oppervlak van 250 cm² dekt een instelbereik van 0,15–1,5 bar en een nominale druk van PN 25, en is daardoor geschikt voor middelgrote en zwaardere installaties.
Het belangrijkste toepassingsgebied bestaat uit stadsverwarmingssystemen en vertakte verwarmingscircuits in meerlaagse woon- en kantoorgebouwen. Overal waar het debiet in het circuit verandert – bij het openen en sluiten van thermostatische ventielen of regelafsluiters – stabiliseert de AFP de differentiedruk en voorkomt hij hydraulische instabiliteit. Daarnaast wordt hij toegepast in koel- en klimaatsystemen en in industriële installaties, waar het medium circulatiewater of glycolwater tot 30% is.
Drukveranderingen in de aanvoer- en retourleiding worden via impulsleidingen overgebracht naar de kamer van de aandrijving, waar zij inwerken op het regelmembraan van EPDM. De instelveer van de aandrijving bepaalt de gewenste differentiedrukwaarde – de klep sluit bij stijgende ΔP en opent bij dalende ΔP. De AFP-aandrijving is uitgerust met een geïntegreerd overdrukveiligheidsventiel dat het membraan beschermt tegen een te hoge differentiedruk. De gewenste waarde wordt rechtstreeks op het huis van de aandrijving ingesteld, zonder gereedschap, en kan worden verzegeld.
Technische parameters van de AFP-aandrijving (003G1016):
Onder art.nr. 003G1016 wordt uitsluitend de AFP-aandrijving (membraanservomotor) geleverd. De complete differentiedrukregelaar bestaat uit de AFP-aandrijving, een VFG 2- of VFG 21-klep en twee AF-impulsleidingsets (003G1391), die afzonderlijk moeten worden besteld. Kies de klep op basis van de vereiste DN en PN – voor PN 25 en DN 15 is dat bijvoorbeeld de VFG 2 met art.nr. 065B2401.
De instelling gebeurt met de instelveer rechtstreeks op het huis van de aandrijving, zonder gebruik van gereedschap. Het veerbereik voor aandrijving 003G1016 is 0,15–1,5 bar. De ingestelde waarde kan na afstelling worden verzegeld, zodat ongewenste wijziging van de instelling tijdens bedrijf wordt voorkomen.
Ja. De AFP-aandrijving (003G1016) heeft een geïntegreerd overdrukveiligheidsventiel dat het regelmembraan beschermt tegen een te hoge differentiedruk. Let op – het model AFP-9 heeft dit veiligheidsventiel niet en mag niet met de AFP worden verward.
Voor combinaties DN 15–80 bij een mediumtemperatuur tot 120 °C kan de regelaar in elke positie worden geïnstalleerd. Voor DN 15–80 bij een temperatuur boven 120 °C en voor alle diameters DN 100–250 wordt de regelaar uitsluitend op horizontale leidingen gemonteerd, met de aandrijving naar beneden gericht.
Het koelvat (art.nr. 003G1392, inhoud 1 liter) is verplicht zodra de mediumtemperatuur 150 °C bereikt of overschrijdt. Zonder dit vat kan de AFP-aandrijving tot 150 °C worden gebruikt; met het vat zijn VFG 2-kleppen met PN 25 bestand tegen temperaturen tot 200 °C.
