Partnerventiel met binnendraad 1/2" voor de regeling van de verschildruk in verwarmingsinstallaties. Combineert de functie van voorinstelling van het debiet, afsluitventiel en debietmeting. PN 16, Kvs 1,6 m³/h, max. temperatuur 120 °C. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 1,6 m3/u |
| Nominale diameter | DN 15 |
| Temperatuur | -20...120 °C |
| Gewicht | 0.35 kg |

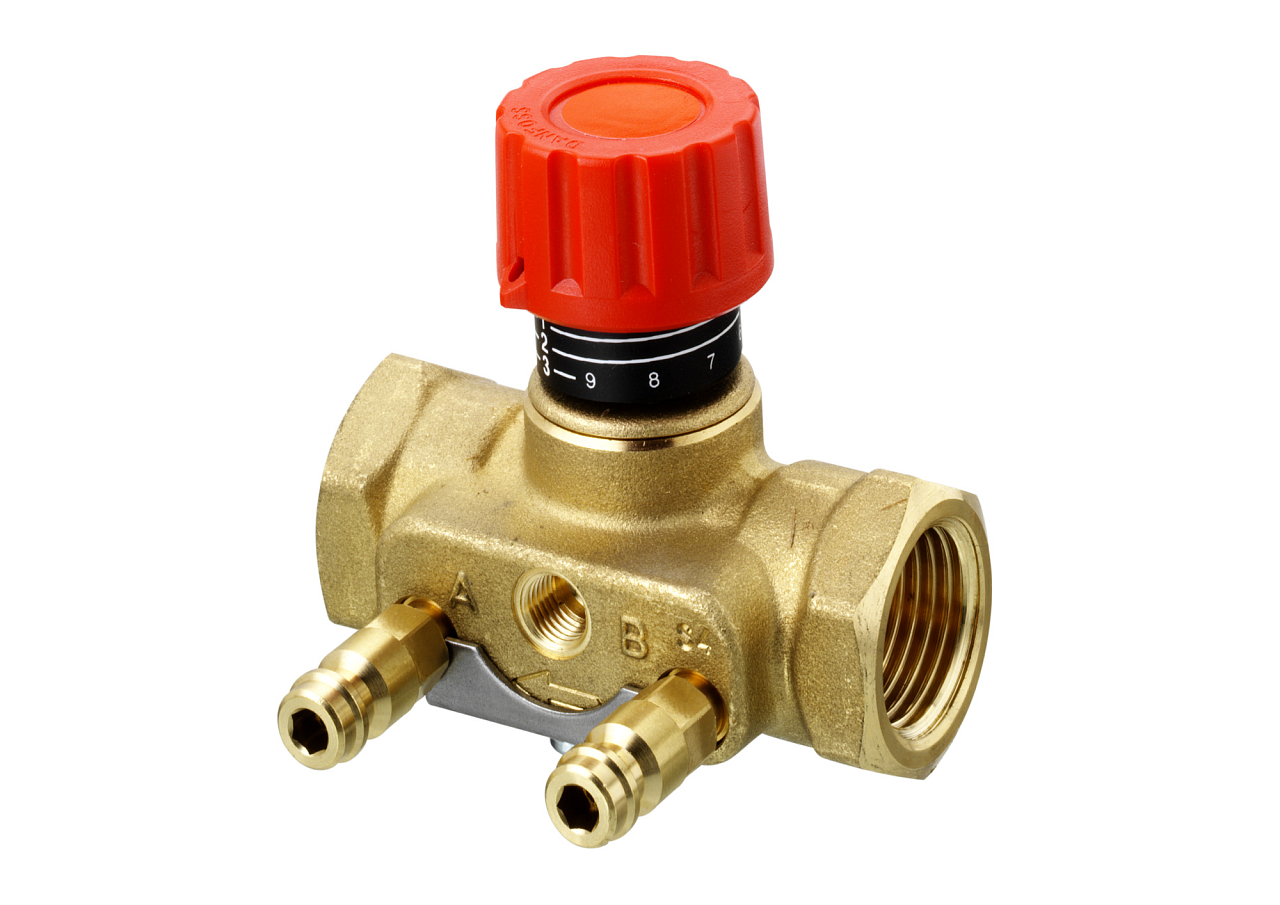

Danfoss ASV-I DN 15 (003L7641) is een partner-inregelafsluiter bedoeld voor montage in de aanvoer van een verwarmingssysteem. In één compacte behuizing combineert hij de functie van voorinstelling van het debiet, afsluiter en debietmeting. De afsluiter is ontworpen voor samenwerking met de Danfoss ASV-P of ASV-PV verschildrukregelaars, waarmee hij een gesloten regelkring vormt voor automatische hydraulische inregeling van takken van het verwarmingscircuit.
De ASV-I wordt toegepast in hydraulisch ingeregelde verwarmingssystemen van appartementencomplexen, hotels, kantoorgebouwen en industriële objecten. Doorgaans wordt hij geïnstalleerd in de aanvoer van een stijgleiding of tak waarvan de radiatorkranen geen mogelijkheid hebben voor directe voorinstelling van het debiet. In combinatie met de ASV-P- of ASV-PV-regelaar zorgt hij voor een constante verschildruk op de betreffende tak en begrenst hij het maximale debiet, waardoor hij bijdraagt aan een correcte verdeling van het debiet over de afzonderlijke takken van het verwarmingscircuit.
De ASV-I-afsluiter is uitgerust met een dubbele kegel, waarmee de maximale doorstroming mechanisch kan worden begrensd via de ingestelde stand op de schaalverdeling direct op het afsluiterhuis. Geïntegreerde meetnippels (Rectus-snelkoppelingen) maken het mogelijk om het werkelijke debiet in de aanvoer te controleren zonder demontage. De opening voor de impulsleiding verbindt de ASV-I met de ASV-PV-regelaar en sluit de regelkring voor het automatisch handhaven van een constante verschildruk op de tak. Het afsluiterhuis is uitgevoerd in messing, de membranen en O-ringen zijn van EPDM en de veer is van roestvast staal. Bij levering in de uitvoering DN 15–40 is de afsluiter verpakt in polystyreen, dat als thermische isolatie tot 80 °C kan worden gebruikt.
Technische parameters:
De ASV-I-afsluiter is ontworpen als partnerafsluiter voor de Danfoss ASV-P- en ASV-PV-regelaars. Hij wordt ermee verbonden via een impulsleiding, die de verschildruk van de aanvoer naar de regelaar overbrengt. De combinatie ASV-I + ASV-PV biedt bovendien een automatische begrenzing van het maximale debiet voor de volledige systeemtak.
Het gewenste debiet wordt ingesteld door de knop op het afsluiterhuis te verdraaien. De knop wordt eerst volledig naar links gedraaid (stand „0" = volledig open), daarna wordt hij ingesteld op het gewenste aantal omwentelingen volgens de omrekentabel voor het betreffende debiet. De actuele stand wordt met een inbussleutel vastgezet door de instelspindel te blokkeren. De voorinstelling kan alleen worden afgelezen wanneer de afsluiter gesloten is.
Het afsluiterhuis van de ASV-I is voorzien van twee meetnippels (Rectus-snelkoppelingen), waarmee een debietmeter kan worden aangesloten om het werkelijke debiet in de tak direct op de installatieplaats te controleren. De meting kan worden uitgevoerd zonder demontage van de afsluiter of onderbreking van de werking van het systeem.
Als de ASV-I-afsluiter niet is verbonden met een ASV-P- of ASV-PV-regelaar, moet de opening voor de impulsleiding worden afgesloten met een plug. Danfoss levert hiervoor pluggen onder code 003L8174 (verpakking van 10 stuks). Zonder plug zou de open impulsopening lekkage van het medium veroorzaken.
Variant 003L7641 heeft Rp ½ binnendraad (aanvoer) en G ¾ buitendraad (retour). De totale lengte van het afsluiterhuis is 65 mm, de hoogte 48 mm, diameter D1 = 28 mm. De afsluiter is standaard verpakt in polystyreen, dat dient als isolatie tot 80 °C. Voor hogere temperaturen (tot 120 °C) is een isolatiekap als accessoire beschikbaar.
