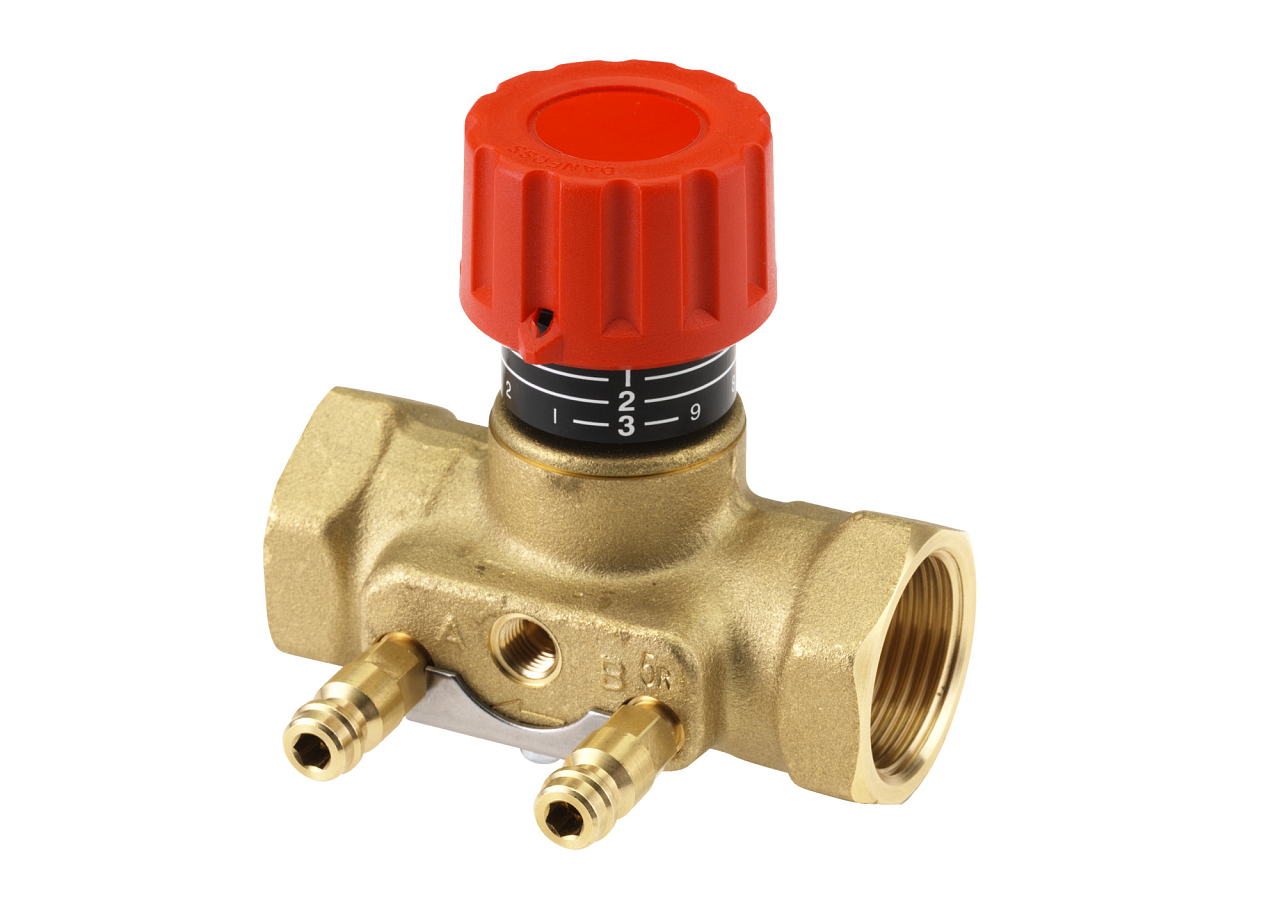

Danfoss ASV-I partnerafsluiter DN 32, binnendraad, PN 16 (003L7644) – afsluit-, inregel-, meet- en impulsventiel voor montage in de aanvoer van het verwarmingssysteem. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 6,3 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 32 |
| Temperatuur | -20...120 °C |
| Gewicht | 1.34 kg |
Danfoss ASV-I is een partnerafsluiter voor montage in de aanvoer van een tak van een tweepijpsverwarmingssysteem. In één compacte behuizing combineert hij vier functies: voorinstelling van het debiet, afsluiten, meetnippels en aansluiting voor de impulsleiding. Hij werkt samen met de ASV-PV differentiaaldrukregelaar, die in de retour van dezelfde tak wordt geïnstalleerd.
De ASV-I afsluiter is bedoeld voor tweepijpsverwarmingsinstallaties in woon- en utiliteitsgebouwen. Hij wordt doorgaans gemonteerd in de aanvoer van een verticale stijgleiding (riser) of van een horizontale verwarmingslus. Ook in vloerverwarmingssystemen met verdelers komt hij tot zijn recht, waarbij de ASV-PV zorgt voor een constante differentiaaldruk voor het volledige manifold. Geschikt overal waar afzonderlijke takken hydraulisch moeten worden ingeregeld zonder tijdrovend handmatig balanceren.
De ASV-I combineert voorinstelling van het debiet (met het instelelement), afsluiting van de tak (met het rode handwiel), twee meetnippels voor directe debietmeting met een debietmeter en een opening voor aansluiting van de impulsleiding op de ASV-PV regelaar. Hij wordt in de aanvoer geïnstalleerd; de ASV-PV regelaar wordt in de retour gemonteerd en beide afsluiters worden met een impulsleiding verbonden. Als de ASV-PV regelaar geen deel uitmaakt van de installatie, moet de impulsopening worden afgesloten met een Danfoss afdichtplug (art.nr. 003L8174). De maximale differentiaaldruk over de afsluiter is 1,5 bar (150 kPa), nominale druk PN 16.
De ASV-I wordt gemonteerd in de aanvoer van een tak van een tweepijpsverwarmingssysteem; de ASV-PV regelaar wordt geïnstalleerd in de retour van dezelfde tak. Beide afsluiters worden verbonden met een impulsleiding (lengte 1,5 m of 2,5 m, verkocht als accessoire). De stroming moet verlopen in de richting van de pijl op het afsluiterhuis.
De opening voor de impulsleiding op het ASV-I huis moet worden afgesloten met een Danfoss afdichtplug (art.nr. 003L8174). Zonder afsluiting zou de opening open blijven en zou het systeem niet correct functioneren. De afdichtpluggen worden verkocht in verpakkingen van 10 stuks.
Op het afsluiterhuis bevinden zich twee meetnippels waarop een debietmeter (bijv. Danfoss PFM) of een ander standaard meetinstrument kan worden aangesloten. Zo kunnen debiet en differentiaaldruk direct ter plaatse worden gecontroleerd zonder ingreep in de leidingen. Tijdens de meting moeten alle thermostatische afsluiters in het systeem volledig geopend zijn.
De ASV-I is een ouder type partnerafsluiter met debietvoorinstelling en twee meetnippels. De nieuwere ASV-BD (4e generatie) biedt een draaibaar meetstation met geïntegreerde aansluitingen voor 3 mm naalden, de mogelijkheid om de afsluiterconfiguratie (binnen of buiten de regelkring) onder druk om te schakelen zonder het systeem af te tappen, en hogere Kv-waarden voor lagere drukverliezen. Als u een vervanging of een nieuwe installatie zoekt, overleg dan over de keuze met de leverancier.
