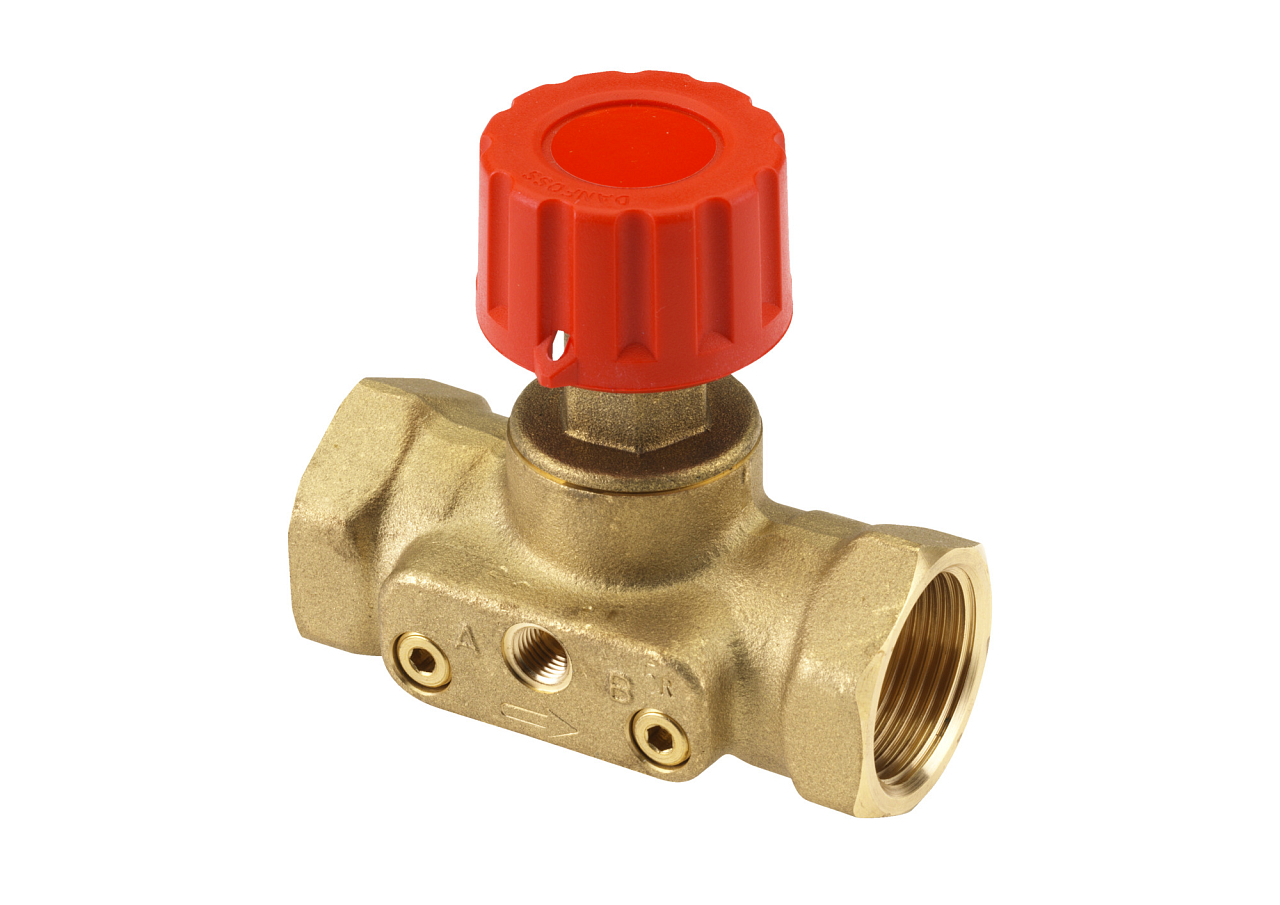

De ASV-M wordt geïnstalleerd in de aanvoerleiding van de stijgleiding of horizontale lus, altijd in de richting van de pijl op het afsluiterhuis. De ASV-PV-verschildrukregelaar wordt in de retourleiding gemonteerd. Beide afsluiters worden met een impulsleiding (G 1/16 A) verbonden; pas na deze verbinding functioneert het systeem als automatische verschildrukregeling. Bij een druktest van het systeem moet de impulsleiding aangesloten zijn en de ASV-M geopend zijn. De maximale testdruk is 25 bar.

De ASV-M is primair bedoeld als partnerafsluiter voor de Danfoss ASV-PV-verschildrukregelaars (beschikbaar in het bereik DN 15–50, instelbereik 5–25 kPa of 20–60 kPa). Via de impulsleiding wordt hij aangesloten op de G 1/16 A-poort van de ASV-PV-regelaar. Volgens de Danfoss-datasheet is ook compatibiliteit met de ASV-P-regelaar vermeld. Let er altijd op dat de ASV-M en ASV-PV dezelfde nominale diameter (DN) hebben.

De basisversie 003L7692 wordt geleverd zonder meetnippels – de openingen zijn afgesloten met standaard pluggen. Als u het debiet direct op de afsluiter wilt meten, moet u een set van twee meetnippels met vergrendelplaatje bijkopen (accessoire art.nr. 003L8145). Na montage daarvan kan de meting worden uitgevoerd met een Danfoss PFM-instrument of een ander compatibel meetinstrument. Als alternatief zijn er ook ASV-M-uitvoeringen beschikbaar die al standaard met meetnippels zijn uitgerust (art.nr. 003L7682 voor DN 20).

De afsluiter wordt geleverd met een EPS-schuimisolatieschaal, die kan worden gebruikt als basis thermische isolatie voor systemen met een mediumtemperatuur tot 80 °C bij continu bedrijf. Beide materialen – EPS en EPP – zijn goedgekeurd volgens brandklasse B2 (DIN 4102). Voor systemen met een mediumtemperatuur tot 120 °C moet een isolatiekap van EPP worden gebruikt (art.nr. 003L8171 voor DN 20), verkrijgbaar als afzonderlijk accessoire. De impulsleiding maakt geen deel uit van de levering – deze wordt met de ASV-PV-regelaar meegeleverd.
