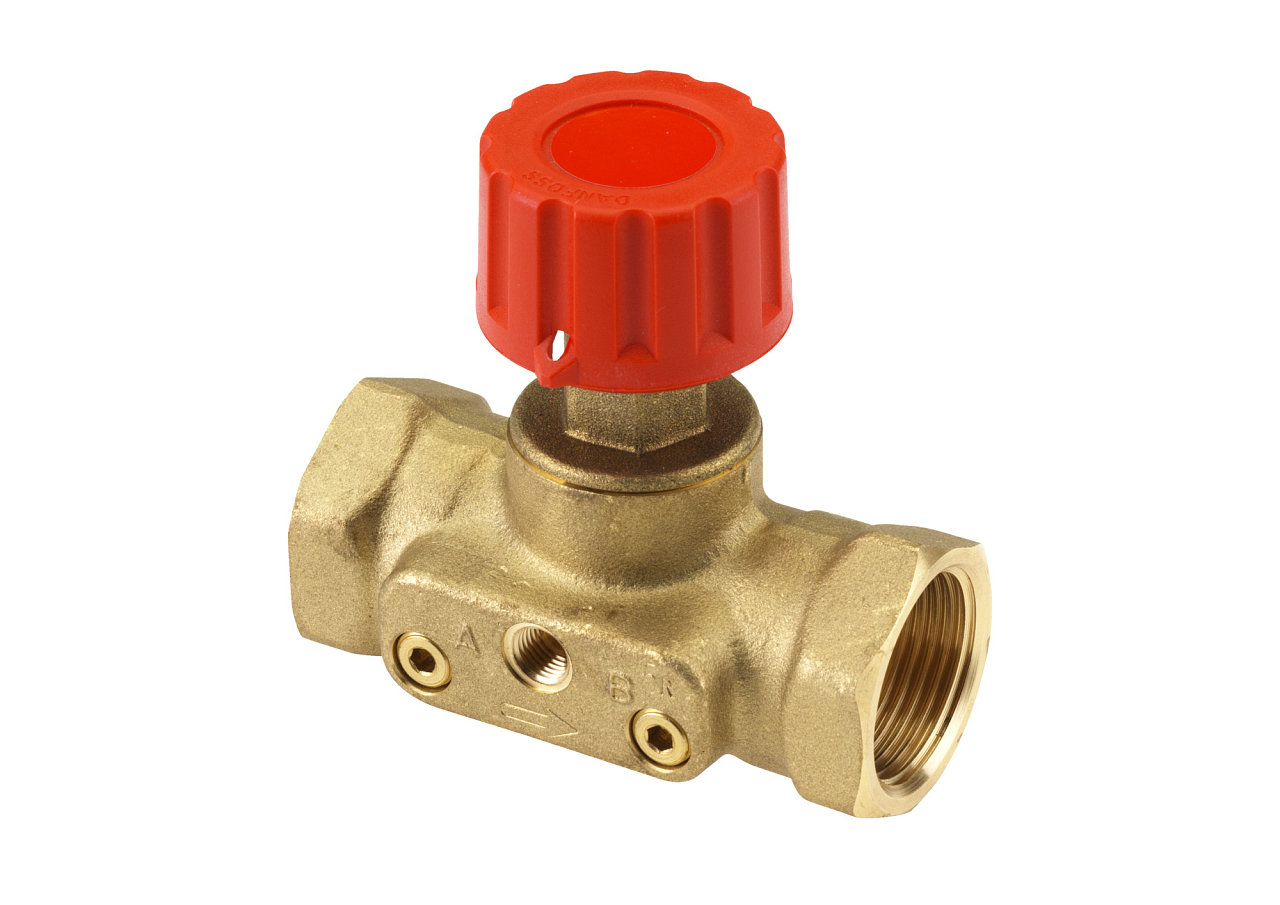

De afsluitende partnerventiel Danfoss ASV-M DN 32 is bestemd voor montage in de aanvoerleiding van verwarmings- en koelsystemen als onderdeel van een systeem voor regeling van de verschildruk. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 6,3 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 32 |
| Temperatuur | -20...120 °C |
| Gewicht | 1.32 kg |
Danfoss ASV-M DN 32 is een afsluitende partnerventiel voor de aanvoerleiding van tweepijps verwarmings- en koelsystemen. Het wordt gemonteerd als onderdeel van het automatische inregelsysteem ASV samen met de verschildrukregelaar ASV-PV – beide ventielen zijn met een impulsleiding verbonden en houden gezamenlijk permanent de ingestelde verschildruk in de tak of stijgleiding op peil. Dankzij de afsluitfunctie is service-isolatie mogelijk zonder dat het volledige systeem hoeft te worden afgetapt.
Het ASV-M DN 32 ventiel wordt toegepast in tweepijps warmwaterverwarmingssystemen met variabel debiet – meestal in verticale stijgleidingen of horizontale lusvormige takken in woon- en kantoorgebouwen met radiatorenverwarming. Het is ook geschikt voor vloerverwarmingssystemen met verdelers of voor fancoilunits in koelsystemen. Overal waar de verschildruk in een deel van het netwerk moet worden gestabiliseerd en tegelijk de mogelijkheid van eenvoudige service-isolatie van de tak behouden moet blijven, is de ASV-M het juiste systeemonderdeel.
De ASV-M wordt in de aanvoerleiding van de stijgleiding of tak geïnstalleerd in de stromingsrichting die met een pijl op het ventielhuis is aangegeven; de ASV-PV regelaar wordt op de retourleiding van dezelfde tak gemonteerd. De druk uit de aanvoerleiding wordt via een impulsleiding naar het membraan van de ASV-PV geleid, dat automatisch de doorstroomopening aanpast zodat de verschildruk permanent op de ingestelde waarde wordt gehouden – zowel bij volledige als bij gedeeltelijke systeembelasting. Met de functie debietbegrenzing (Flow limitation) kan met het rode handwiel het maximale debiet door de stijgleiding worden begrensd. Het ventielhuis is vervaardigd uit messing met EPDM-afdichting; EPS-isolatie maakt deel uit van de levering (bedrijfstemperatuur tot 80 °C; voor temperaturen tot 120 °C is EPP-accessoire beschikbaar, art.nr. 003L8173).
De ASV-M is een eenvoudig afsluitend partnerventiel zonder meetnippels – het dient voor service-isolatie van de tak en voor basisdebietbegrenzing. De ASV-BD is een multifunctionele variant met draaibaar meetstation, geïntegreerde meetnippels voor 3 mm naalden en de mogelijkheid om de aansluiting om te schakelen (binnen of buiten het geregelde circuit, ook onder druk). De ASV-M wordt aanbevolen waar de debietbegrenzing rechtstreeks op elke radiator wordt geregeld door voorinstelling van het thermostatische ventiel; de ASV-BD waar het debiet op het niveau van de volledige stijgleiding moet worden begrensd en tegelijk ter plaatse moet kunnen worden gemeten.
De ASV-M wordt altijd in de aanvoerleiding geïnstalleerd in de stromingsrichting die met een pijl op het ventielhuis is aangegeven. De ASV-PV regelaar hoort op de retourleiding van dezelfde tak. Na montage moeten beide ventielen met een impulsleiding worden verbonden en moet het volledige systeem zorgvuldig worden ontlucht – eventuele luchtbellen in de impulsleiding verstoren de regelwerking. Bij de druktest van het systeem moet de impulsleiding aangesloten zijn en moeten alle partnerventielen geopend zijn; de maximale testdruk bedraagt 25 bar.
Ja, het temperatuurbereik van het ventiel is –20 tot 120 °C, waardoor het ook kan worden toegepast in koelsystemen met fancoilunits of koelplafonds met variabel debiet. Het principe van automatische verschildrukinregeling is in beide toepassingen identiek – het ASV-systeem elimineert overdebieten en zorgt voor stabiele omstandigheden voor regelventielen, ook bij lage belasting.
De impulsleiding (lengte 1,5 m, G 1/16 A) wordt standaard meegeleverd met de ASV-PV regelaar, niet met het ASV-M ventiel. Als u de ASV-M aanschaft als vervanging in een bestaande installatie en u de ASV-PV al heeft, controleer dan of de lengte van de bestaande leiding voldoende is. Bestel indien nodig een vervangende leiding als accessoire: 1,5 m (art.nr. 003L8152) of 5 m (art.nr. 003L8153).
De ASV-M DN 32 (003L7694) wordt geleverd met een isolatieschaal van EPS, die is gecertificeerd volgens brandklasse B2 (DIN 4102) en geschikt is voor bedrijfstemperaturen tot 80 °C. Als het systeem met hogere temperaturen werkt (tot 120 °C), moet een isolatiekap van EPP als afzonderlijk accessoire worden aangeschaft (art.nr. 003L8173 voor DN 32). De EPP-kap wordt zonder gereedschap eenvoudig vastgeklikt.
