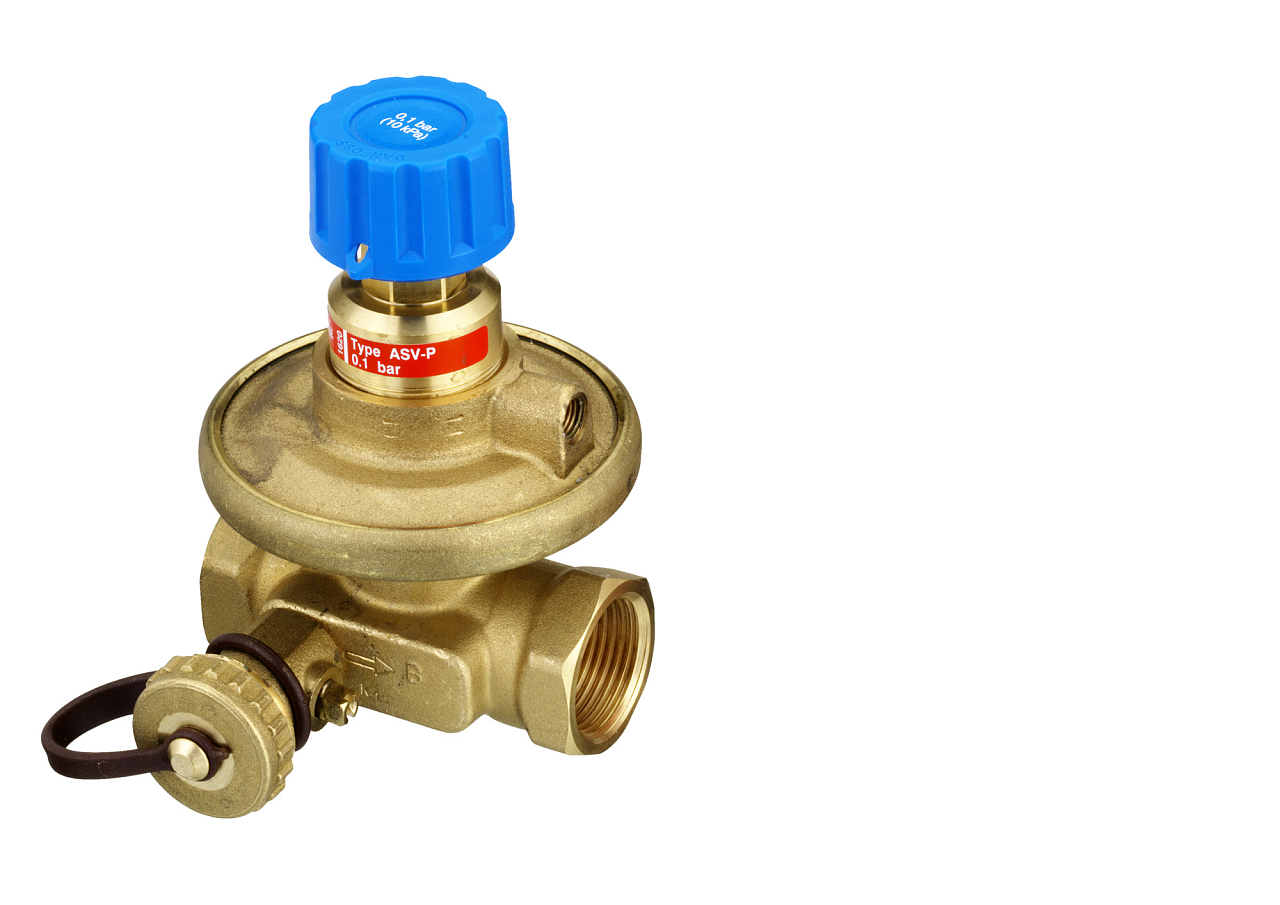

Danfoss ASV-P DN 15 met binnendraad (003L7621) – differentiedrukregelaar voor dynamische hydronische inregeling van verwarmings- en koelsystemen. Vaste instelling 10 kPa, kvs 1,6 m³/h, aansluiting Rp ½, PN 16, max. temperatuur 120 °C. Inclusief impulsleiding 1,5 m en aftapkraan. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Afmeting (DN) | DN 15 |
| Debiet | 1,6 m3/u |
| Temperatuur | -20...120 °C |
| Gewicht | 0.73 kg |
Danfoss ASV-P DN 15 is een automatische inregelafsluiter voor tweepijps hydronische verwarmings- en koelsystemen. De afsluiter handhaaft een constante verschildruk van 10 kPa over de stijgleiding of tak van het leidingnet, over het volledige belastingsbereik – van nuldebiet tot volledig vermogen. De afsluiter werkt samen met een partnerafsluiter die in de aanvoerleiding is geïnstalleerd en waarmee hij via een impulsleiding is verbonden.
De afsluiter is bedoeld voor tweepijps verwarmings- en koelsystemen in woon- en utiliteitsgebouwen – typisch voor het inregelen van stijgleidingen of horizontale circuits met thermostatische radiatorkranen met voorinstelling. Ook is hij geschikt voor systemen met fancoils, inductie-units en luchtverhitters, waar in elke tak een constante verschildruk moet worden gehandhaafd. Dankzij de compacte afmetingen kan de afsluiter ook in een wandkast voor een vloerverwarmingsverdeler worden geplaatst.
De ASV-P wordt in de retourleiding geïnstalleerd. Via de impulsleiding (lengte 1,5 m, inbegrepen in de verpakking) is hij verbonden met de partnerafsluiter in de aanvoerleiding – meestal de ASV-M (afsluitfunctie) of ASV-BD (gecombineerde afsluit- en instelafsluiter). De druk in de aanvoerleiding werkt via de impulsleiding op de bovenzijde van het regelmembraan, de druk in de retourleiding via een interne verbinding op de onderzijde. Het drukevenwicht wordt gewaarborgd door een drukontlastende kleegel en een membraan dat is afgestemd op de specifieke afsluitermaat – het resultaat is een nauwkeurige en stabiele regeling over het volledige belastingsbereik. Tot de levering behoort ook een aftapkraan voor het vullen en ontluchten van het systeem.
Technische parameters – Danfoss ASV-P DN 15 (003L7621):
De ASV-P wordt altijd in de retourleiding geïnstalleerd; het debiet moet overeenkomen met de richting van de pijl die op het afsluiterhuis is aangegeven. De partnerafsluiter (ASV-M, ASV-I of ASV-BD) wordt in de aanvoerleiding geïnstalleerd en is via een impulsleiding met de ASV-P verbonden.
Dat hangt af van de gewenste functie. De ASV-M (afsluiter zonder vooringesteld debiet) wordt gebruikt wanneer de debietbegrenzing individueel op elke radiatorkraan wordt geregeld. De ASV-I (instel- en afsluitafsluiter) maakt het bovendien mogelijk het debiet voor de volledige stijgleiding te begrenzen. De ASV-BD is een gecombineerde afsluiter met uitgebreide functies, geschikt voor configuratie zowel buiten als binnen de regelkring. Voor DN 15 wordt dezelfde maat partnerafsluiter aanbevolen als bij de ASV-P.
Nee. De ASV-P heeft een vast ingestelde verschildruk van 10 kPa, die ter plaatse niet kan worden gewijzigd. Het betreft bewust een vereenvoudigde uitvoering zonder instelmechanisme. Als uw toepassing een instelbaar bereik vereist (bijvoorbeeld 5–25 kPa of 20–60 kPa), moet u kiezen voor de ASV-PV, die deze functie biedt en in meerdere drukbereiken verkrijgbaar is.
De max. testdruk is 25 bar. Tijdens de druktest moet de impulsleiding aangesloten zijn en moet de partnerafsluiter (ASV-M of ASV-I) geopend zijn – alleen dan wordt het membraan aan beide zijden aan dezelfde statische druk blootgesteld en wordt beschadiging voorkomen. Als de ASV-P samen met de ASV-M is geïnstalleerd, moeten beide afsluiters in dezelfde stand staan (beide geopend of beide gesloten). In combinatie met de ASV-I moeten beide afsluiters geopend zijn.
Ja. De EPS-verpakking (polystyreen) waarin de afsluiter wordt geleverd, is gecertificeerd volgens DIN 4102 (brandbaarheidsklasse B2) en kan direct als isolatie worden gebruikt bij een bedrijfstemperatuur tot 80 °C. Voor hogere temperaturen (tot 120 °C) is een EPP-isolatiekap als accessoire beschikbaar (Danfoss-code 003L8170 voor DN 15).
