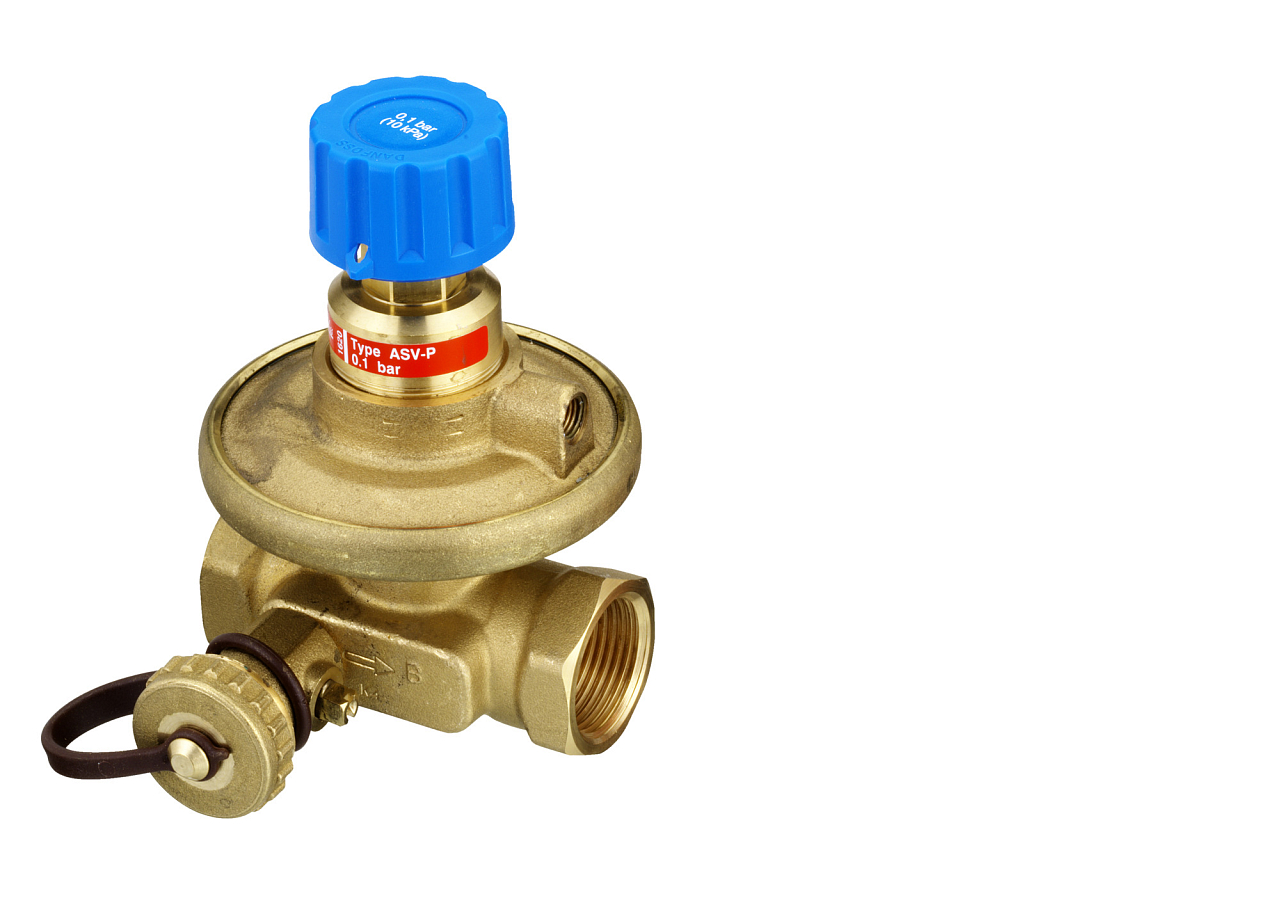

De Danfoss ASV-P DN 32 differentiaaldrukregelaar is een betrouwbaar hydraulisch apparaat dat is ontworpen voor het automatisch handhaven van een constante differentiaaldruk in de geregelde tak van een verwarmings- of koelsysteem. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Afmeting (DN) | DN 32 |
| Debiet | 1,6 m3/u |
| Temperatuur | -20...120 °C |
| Gewicht | 3.31 kg |
Danfoss ASV-P DN 32 (003L7624) is een automatische inregelafsluiter met vaste instelling van het drukverschil, bedoeld voor montage in de retourleiding van verwarmings- en koelsystemen. In combinatie met een partnerafsluiter (ASV-I, ASV-BD of ASV-M) handhaaft hij een constant drukverschil van 10 kPa over een aftakking of stijgleiding – ongeacht veranderingen in het debiet in de rest van het netwerk.
De ASV-P is bedoeld voor hydraulische inregeling van aftakkingen en stijgleidingen in verwarmings- en koelsystemen – typisch in circuits met radiatoren en thermostatische afsluiters. De regelaar voorkomt een te hoog drukverschil over thermostatische afsluiters, waardoor het geluidsniveau van het systeem afneemt en het thermisch comfort verbetert. Hij wordt toegepast in appartementsgebouwen, kantoorgebouwen en industriële objecten, overal waar stabiele hydraulische omstandigheden bij variabel debiet vereist zijn.
De afsluiter werkt volgens het membraanprincipe: de druk uit de retourleiding werkt op de onderzijde van het regelmembraan, de druk uit de aanvoerleiding komt via de impulsleiding op de bovenzijde. De referentieveer bepaalt het gewenste drukverschil – in de basisuitvoering 10 kPa. Heeft u een hogere waarde nodig, dan kan de veer worden vervangen door een variant van 20 kPa (geel) of 30 kPa (groen), ook tijdens bedrijf en zonder het systeem af te tappen. Elke verpakking bevat een impulsleiding van 1,5 m en een aftapkraan.
Technische parameters ASV-P DN 32:
De ASV-P wordt altijd in de retourleiding geïnstalleerd in de richting van de pijl die op het afsluiterhuis is aangegeven. De partnerafsluiter (ASV-I, ASV-BD of ASV-M) wordt in de aanvoerleiding van dezelfde aftakking of stijgleiding geplaatst. Beide afsluiters verbindt u met de meegeleverde impulsleiding (in de verpakking 1,5 m; als accessoire zijn varianten van 2,5 m en 5 m beschikbaar).
De ASV-P is compatibel met de Danfoss-partnerafsluiters ASV-BD, ASV-I, ASV-M en MSV-F2. De aanbevolen configuratie is montage van de partnerafsluiter buiten de regelkring (aanvoerleiding na de stijgleiding) – in dat geval is het volledige geregelde drukverschilbereik beschikbaar voor de stijgleiding. Montage van de partnerafsluiter binnen de regelkring maakt debietbegrenzing op de stijgleiding mogelijk, maar een deel van het geregelde bereik wordt dan opgenomen door het drukverlies over de partnerafsluiter.
Ja. De basisinstelling van 10 kPa kan worden verhoogd door de referentieveer te vervangen door een variant van 20 kPa (geel, code 003L8184 of 003L8185) of 30 kPa (groen, code 003L8194 of 003L8195). Een hogere instelling is nuttig bij het afregelen van het systeem als de berekende waarden niet overeenkomen met de werkelijke installatie. De veer kan ook onder druk worden vervangen, zonder dat het systeem hoeft te worden afgetapt.
Bij een druktest moet aan beide zijden van het membraan dezelfde statische druk aanwezig zijn – de impulsleiding moet aangesloten zijn en alle naaldafsluiters moeten geopend zijn om beschadiging van het regelmembraan te voorkomen. Als de ASV-P is gecombineerd met een ASV-I of ASV-BD, moeten beide afsluiters in dezelfde stand staan (beide open of beide gesloten). De maximale testdruk is 25 bar.
Bij het vullen van het systeem opent u eerst de partnerafsluiter (ASV-I, ASV-BD of ASV-M) en pas daarna de ASV-P. Zo zorgt u ervoor dat er aan de bovenzijde van het membraan eerder druk aanwezig is dan aan de onderzijde – daardoor wordt het membraan niet blootgesteld aan een gevaarlijk drukverschil. Let er bij het openen op dat de druk aan de bovenzijde van het membraan nooit lager is dan aan de onderzijde.
