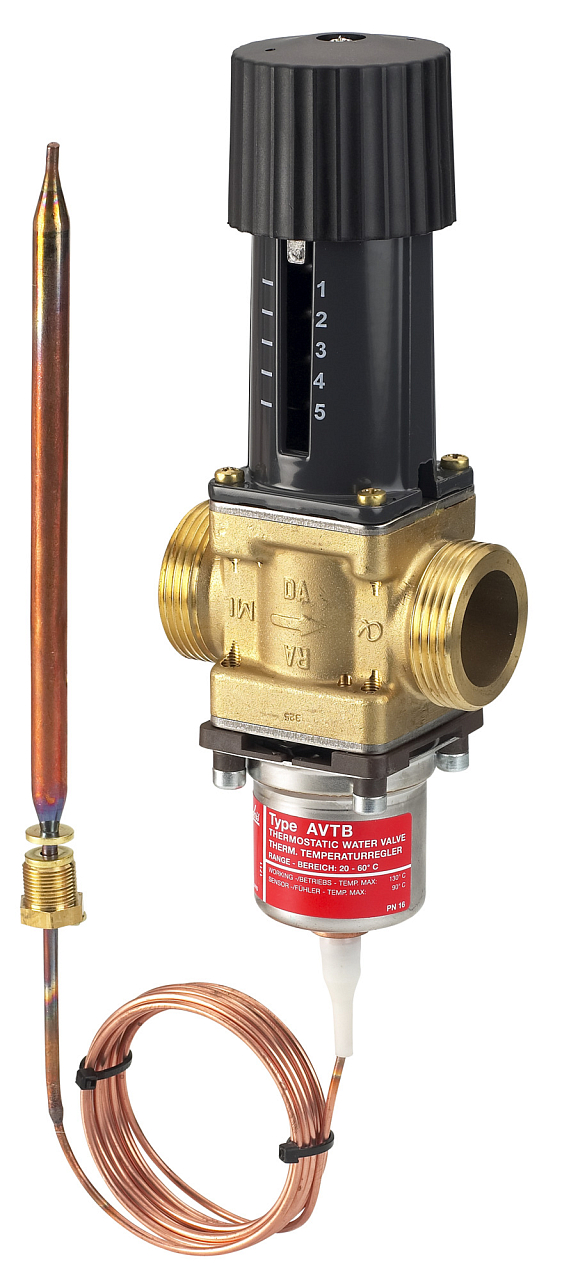

Danfoss AVTB DN 15 is een direct werkende thermostatische temperatuurregelaar, bedoeld voor het regelen van de watertemperatuur in warmwaterboilers, warmtewisselaars, olievoorverwarmers en soortgelijke installaties. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Aansluitmaat | G 3/4" |
| Capillaire lengte | 2 m |
| Debiet | 1,9 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 15 |
| Gewicht | 1.57 kg |
Danfoss AVTB DN 15 (003N5114) is een direct werkende thermostatische temperatuurregelaar voor warmwaterboilers, warmtewisselaars en olievoorverwarmers. Hij werkt zonder externe voeding of regelsysteem – de regeling wordt verzorgd door een thermostatische aandrijving bestaande uit een balg, capillairbuis en voeler. De klep sluit bij stijgende mediumtemperatuur.
De klep is bedoeld voor toepassingen waarbij de temperatuur van een vloeibaar medium binnen een gedefinieerd bereik moet worden gehouden zonder afhankelijkheid van elektrische energie of regelsystemen. Typische toepassingsplaatsen zijn boilers voor warm tapwater, industriële en gebouwgebonden warmtewisselaars en voorverwarmers voor stookolie. Geschikt voor systemen met circulatiewater en water-glycolmengsels tot 30%. De compacte messing constructie, bestand tegen ontzinking, voldoet aan de eisen van industriële installaties en gebouwgebonden technische installaties.
De AVTB-uitvoering met bereik 20–60 °C wordt uitsluitend in de retourleiding gemonteerd – de voeler moet worden geplaatst op een punt waar de systeemtemperatuur hoger is dan in het klephuis. De regelaar kan in elke ruimtelijke positie worden gemonteerd, mits de stromingsrichting zoals aangegeven door de pijl op het huis wordt aangehouden. De gewenste sluittemperatuur stelt u in met de hendel op schaal 1–5. De klep wordt compleet geleverd met voeler Ø 9,5 × 180 mm en een capillairbuis van 2 m lang. Voor stabilisatie van de regeling in zwaardere bedrijfsomstandigheden (warmtewisselaar voor dienstwater) adviseert Danfoss een isolatieschijf 003N4022 toe te voegen.
Instelling van de sluittemperatuur – schaal 1–5 (bereik 20–60 °C):
De AVTB-uitvoering met bereik 20–60 °C (003N5114) wordt uitsluitend in de retourleiding gemonteerd. De voeler moet worden geplaatst op een punt waar de systeemtemperatuur hoger is dan in het klephuis. Uitvoeringen met bereik 0–30 °C of 30–100 °C kunnen zowel in de aanvoer- als in de retourleiding worden gemonteerd.
De sluittemperatuur stelt u in met de hendel op de thermostatische kop via schaal 1–5. Voor het bereik 20–60 °C komen de afzonderlijke standen ongeveer overeen met de volgende sluittemperaturen: 1 = 20 °C, 2 = 35 °C, 3 = 50 °C, 4 = 60 °C, 5 = 70 °C. De waarden zijn bij benadering – wij adviseren de exacte instelling voor de specifieke toepassing te controleren bij de inbedrijfstelling.
De klep wordt geleverd als complete samenstelling inclusief thermostatische kop met voeler Ø 9,5 × 180 mm en een capillairbuis van 2 m lang. Ook de voelerpakking is inbegrepen. De isolatieschijf (003N4022), voelerhulzen (messing of roestvast staal) en laseinden of draadeinden zijn als toebehoren verkrijgbaar en worden apart besteld.
