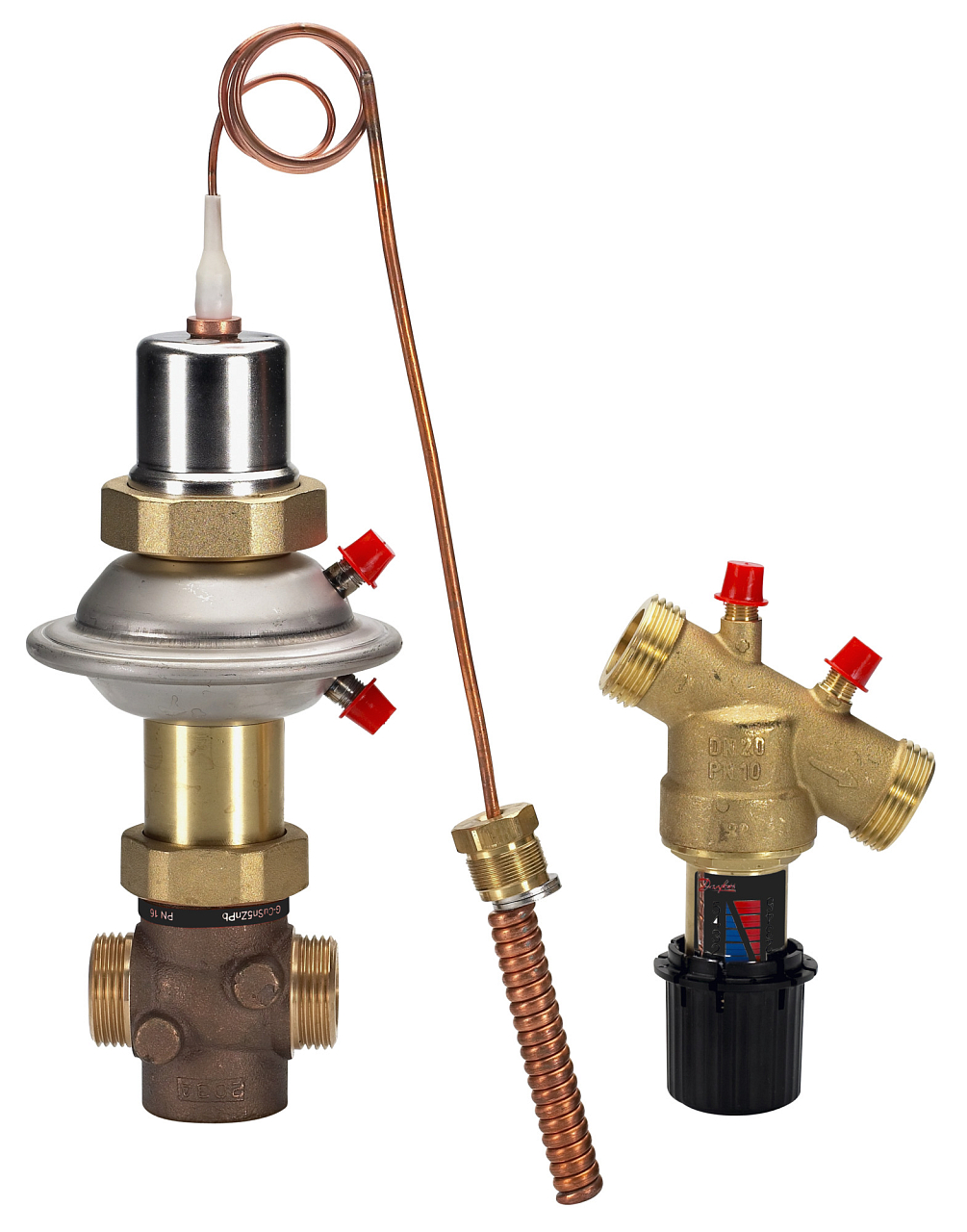

Danfoss AVTQ DN 15 (art.nr. 003L7015) is een debietgecompenseerde zelfwerkende thermostatische temperatuurregelaar, primair bedoeld voor stadsverwarmingssystemen met platenwarmtewisselaars voor de directe bereiding van warm tapwater. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Debiet | 1,6 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 15 |
| Temperatuurbereik | 45...60 °C |
| Gewicht | 3.56 kg |
Danfoss AVTQ DN 15 is een zelfwerkende, debietgecompenseerde temperatuurregelaar voor stadsverwarmingssystemen met platenwarmtewisselaars voor de doorstroomverwarming van warm tapwater. Hij werkt volledig volgens een hydraulisch principe – zonder externe voeding of regelelektronica. Hij voorkomt oververhitting van de warmtewisselaar tijdens stilstand door de warmtetoevoer snel af te sluiten en opent bij afname van warm tapwater automatisch het primaire circuit tot de ingestelde temperatuur.
De AVTQ DN 15 is primair bedoeld voor warmtewisselstations van stadsverwarming, waar een platenwarmtewisselaar zorgt voor de doorstroomverwarming van warm tapwater. Typische toepassingen zijn appartementencomplexen, multifunctionele gebouwen en commerciële panden die zijn aangesloten op stadsverwarming. De regelaar is geschikt voor platenwarmtewisselaars met een vermogen tot 75 kW. De regelklep wordt aan de secundaire zijde van de warmtewisselaar geïnstalleerd, de hoofdklep in de retourleiding van de primaire zijde – de voeler kan in elke positie worden gemonteerd.
Bij het starten van de afname van warm water ontstaat door de stroming via de pilotklep een drukverschil, dat via een membraanelement het temperatuurniveau verhoogt van de rustwaarde (ongeveer 40 °C) naar de individueel ingestelde bedrijfstemperatuur (45–60 °C). Hierdoor opent de hoofdklep aan de primaire zijde en stroomt warmte naar de warmtewisselaar. Zodra de temperatuur de ingestelde waarde bereikt, sluit de hoofdklep weer. De rusttemperatuur van ongeveer 40 °C voorkomt afkoeling van de stadsverwarmingsleidingen in de periode dat er geen warm water wordt afgenomen. Het hele proces verloopt autonoom – zonder elektrische energie of externe regelaar.
Technische parameters:
Nee. De AVTQ is een volledig zelfwerkende regelaar die uitsluitend volgens een hydraulisch principe werkt. Het drukverschil dat ontstaat door de stroming via de pilotklep bij afname van warm tapwater bedient het membraanelement, dat de hoofdklep aan de primaire zijde automatisch opent en sluit. Er is geen voeding of regelsignaal nodig.
De temperatuur stelt u individueel in op de pilotklep (regelklep) binnen het bereik van 45–60 °C met behulp van de instelhendel. De referentiewaarden voor de instelling zijn afhankelijk van de temperatuur van het primaire medium en de verschildruk in de hoofdklep – de instellingstabel vindt u in het datablad van de fabrikant. De fabrikant adviseert de regelaar in te stellen op ongeveer 75% van het maximale tapdebiet om een optimale regeling te bereiken.
De hoofdklep met membraanelement wordt uitsluitend in de retourleiding van de primaire zijde van de warmtewisselaar geïnstalleerd (stadsverwarmingszijde). De pilotklep wordt geplaatst in de aanvoerleiding (doorstroomleiding) van de secundaire zijde (warmwaterzijde). Beide delen zijn met elkaar verbonden door koperen impulsleidingen. De voeler kan in elke positie worden geïnstalleerd – bij voorkeur direct in de warmtewisselaar.
Nee. Voor de verbinding van het membraanelement met de pilotklep zijn twee standaard koperen impulsleidingen met een diameter van Ø6 × 0,8 mm nodig, in een lengte die past bij de specifieke installatie – deze moet de klant apart verzorgen. De knelkoppelingen voor aansluiting op de regelaar zijn wel inbegrepen. Optioneel zijn laseinden (art.nr. 003H6908) of eindstukken met buitendraad R ½" (art.nr. 003H6902) verkrijgbaar.
De AVTQ is compatibel met de meeste platenwarmtewisselaars tot een vermogen van 75 kW. Danfoss adviseert om vóór de keuze van een specifieke warmtewisselaar de goedkeuring van die combinatie rechtstreeks bij de fabrikant van de warmtewisselaar te verifiëren. Vóór de eerste inbedrijfstelling van het systeem moeten zowel de primaire als de secundaire zijde van de warmtewisselaar worden gespoeld en moeten beide zijden van het membraan worden ontlucht. Ter bescherming tegen vervuiling wordt aanbevolen een vuilafscheider met zeef (max. 0,6 mm) te installeren in de koudwatertoevoer vóór de pilotklep en in de doorstroomleiding vanaf het stadsverwarmingsnet.
