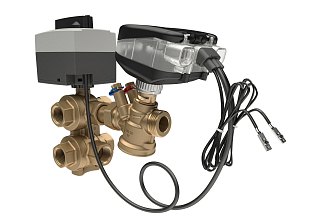

Aandrijving NovoCon ChangeOver6 Flexible (003Z8522) bedient de 6-wegklep Danfoss ChangeOver6 voor het omschakelen tussen verwarmen en koelen in 4-pijpssystemen. Kabel met open uiteinde, voeding 24 V AC/DC, IP53. Meer informatie
Op bestelling
| Draaimoment | 10 Nm |
| IP-bescherming | IP 53 |
| Kabellengte | 1,5 m |
| Voeding | 24 VAC |
| Gewicht | 0.73 kg |

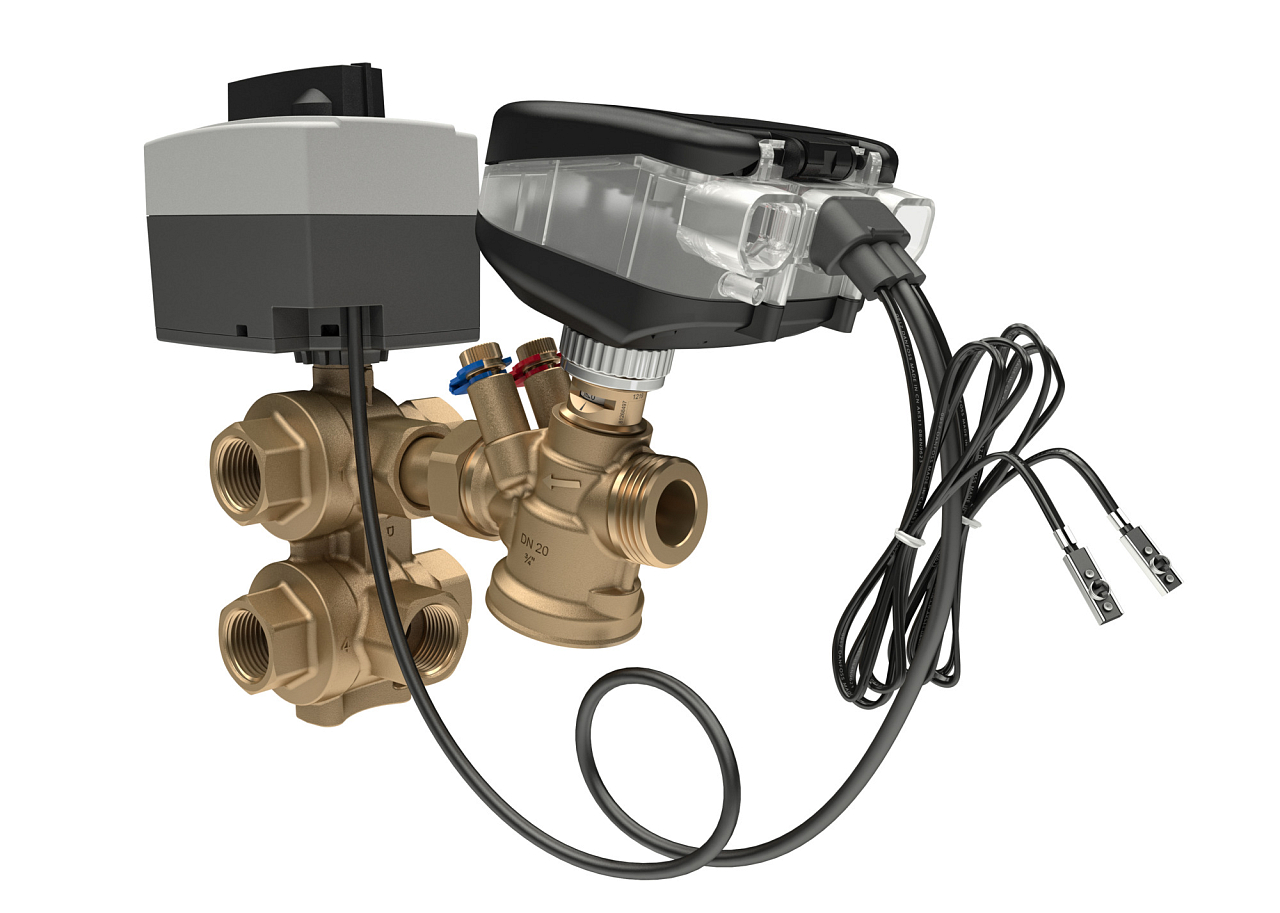

Danfoss NovoCon ChangeOver6 Flexible (003Z8522) is een elektrische servoaandrijving voor de 6-weg kogelafsluiter ChangeOver6, die de doorstroming omschakelt tussen het verwarmings- en koelcircuit in 4-pijps hydraulische systemen. De Flexible-uitvoering heeft een kabel met open uiteinde (4 × 0,5 mm², lengte 1,5 m) voor directe aansluiting op het regelsysteem of GBS, zonder dat een propriëtaire Danfoss-connector nodig is.
NovoCon ChangeOver6 Flexible is bedoeld voor gebouwen met 4-pijps verwarmings- en koelinstallaties, waar één terminalunit – een ventilatorconvector (FCU) met één warmtewisselaar of een stralingsplafondpaneel – zowel van verwarmings- als van koelwater moet worden voorzien via een gemeenschappelijke 6-weg afsluiter. De aandrijving schakelt de afsluiter met één enkel stuursignaal tussen verwarmings- en koelbedrijf. De afsluiter zelf regelt de doorstroming niet – voor modulatie van de doorstroming in zowel het verwarmings- als het koelcircuit is een afzonderlijke drukonafhankelijke Danfoss AB-QM-afsluiter met modulerende aandrijving vereist.
De grijze terugmeldader informeert het regelsysteem continu over de stand van de afsluiter via spanningsniveaus van 1,0–8,5 V – de aandrijving onderscheidt zes toestanden, inclusief overgangsfasen tussen verwarmen en koelen. Drie LED-indicatielampen geven de status in real time weer: oranje geeft de draairichting aan, groen bevestigt normaal bedrijf en rood waarschuwt voor een vastzittende afsluiter of een kabelonderbreking. Om het risico op vastkleven van het kogeloppervlak bij langere stilstand te beperken, draait het NovoCon® S-systeem standaard de afsluiter eenmaal per 7 dagen automatisch gedeeltelijk rond.
Technische parameters – NovoCon ChangeOver6 Flexible-aandrijving (003Z8522):
De Flexible-uitvoering (003Z8522) heeft een kabel met open uiteinde (4 × 0,5 mm², lengte 1,5 m), die direct op het regelsysteem of GBS kan worden aangesloten. De standaard NovoCon ChangeOver6 (003Z8520) wordt op de NovoCon® S-aandrijving aangesloten met een insteekkabel van 1 m met vijf aders. De Energy-uitvoering (003Z8521) is eveneens voorzien van een insteekaansluiting en bevat daarnaast twee aanlegtemperatuursensoren PT1000 voor het meten van de mediumtemperatuur.
Het CO6-stuursignaal op de witte ader werkt met vier sleutelwaarden: 1,0 V = beweging stoppen, 2,5 V = koelstand, 5,5 V = sluiten, 8,5 V = verwarmingsstand. Het terugmeldsignaal op de grijze ader geeft vervolgens informatie over de actuele stand terug aan het regelsysteem in zes toestanden: 1,0 V = beweging niet mogelijk, 2,5 V = koelen, 4,0 V = overgang koelen→verwarmen, 5,5 V = sluiten, 7,0 V = overgang verwarmen→koelen, 8,5 V = verwarmen.
Ja. De ChangeOver6-afsluiter met aandrijving dient uitsluitend om de doorstroming om te leiden tussen het verwarmings- en koelcircuit – hij regelt de doorstroming zelf niet. Om overmatige debieten en een lagere efficiëntie van de ketel of koelunit te voorkomen, moet de doorstroming worden gemoduleerd met een afzonderlijke drukonafhankelijke Danfoss AB-QM-afsluiter met modulerende aandrijving (AME 110NL of NovoCon® S). De initiële drukval van de combinatie ChangeOver6 + AB-QM DN 15 bedraagt ongeveer 23,3 kPa.
NovoCon® S draait de afsluiter standaard automatisch eenmaal per 7 dagen gedeeltelijk rond, waardoor het risico op vastkleven van het kogeloppervlak door de waterkwaliteit afneemt. In systemen zonder automatische functie kan vastkleven handmatig worden voorkomen: door het stuursignaal maximaal 60 seconden naar de tegenovergestelde waarde om te schakelen, draait de afsluiter 45° naar de nuldebietstand, zonder dat er tussen verwarmen en koelen wordt omgeschakeld.
Handmatige bediening is mogelijk, maar uitsluitend voor servicedoeleinden en alleen wanneer de aandrijving spanningsloos is. Als handmatige bediening wordt gebruikt terwijl er voeding aanwezig is, keert de aandrijving na loslaten automatisch terug naar de elektrisch aangestuurde eindstand. De aandrijving maakt het in servicemodus ook mogelijk de afsluiter volledig af te sluiten (lekdicht tot 8 bar), waardoor het niet nodig is vier afzonderlijke afsluiters te installeren.
