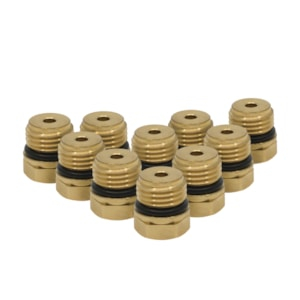

De connector voor de impulsleiding 003Z4098 is een accessoire voor de Danfoss ASV-BD. Deze dient voor de aansluiting van de impulsbuis, die de partnerafsluiter ASV-BD verbindt met de verschildrukregelaar ASV-PV. Meer informatie
Op bestelling
| Gewicht | 0.01 kg |
Danfoss connector voor impulsleiding (003Z4098) is een installatieaccessoire voor de partnerklep ASV-BD. Deze zorgt voor de aansluiting van de impulsleiding op de ASV-BD-klep in de aanvoerleiding en sluit daarmee de hydraulische regelkring die nodig is voor het automatisch inregelen van verwarmings- of koelsystemen met het Danfoss ASV-systeem.
Connector 003Z4098 maakt deel uit van het Danfoss ASV-systeem – automatisch ingeregelde hydronische installaties voor tweepijpsverwarming en -koeling. De ASV-set bestaat uit de differentiedrukregelaar ASV-PV, geïnstalleerd in de retourleiding, en de partnerklep ASV-BD in de aanvoerleiding. Beide kleppen zijn verbonden met een impulsleiding (G 1/16 A), waarmee de ASV-PV de druk aan de aanvoerzijde meet en een constante differentiedruk in de stijgleiding of aftakking handhaaft. Connector 003Z4098 maakt een correcte aansluiting van de impulsleiding op het klephuis van de ASV-BD mogelijk. Deze wordt toegepast bij de montage van een nieuwe installatie, bij verlenging van de impulsleiding of als vervangingsonderdeel bij servicewerkzaamheden.
De connector is bedoeld voor de Danfoss partnerklep ASV-BD in de afmetingen DN 15 tot DN 50. De ASV-BD-klep wordt in de aanvoerleiding geïnstalleerd en vormt samen met de ASV-PV-regelaar in de retourleiding een complete set voor automatische hydraulische inregeling. Wij adviseren de compatibiliteit met andere typen accessoires (bijv. voor LENO MSV-BD) te controleren in het betreffende technische datablad van Danfoss.
De impulsleiding (G 1/16 A) brengt het druksignaal van de aanvoerleiding over naar het membraan van de ASV-PV-regelaar in de retourleiding. Dankzij dit signaal handhaaft de ASV-PV automatisch een constante differentiedruk in de aftakking of stijgleiding, ongeacht veranderingen in het debiet in het systeem – de basis van dynamische hydraulische inregeling volgens DIN 18380. Connector 003Z4098 zorgt voor een dichte en correcte aansluiting van de leiding op het klephuis van de ASV-BD.
Bij de ASV-PV-klep wordt standaard een impulsleiding van 1,5 m meegeleverd. Connector 003Z4098 wordt apart besteld – als aanvullend accessoire bij de montage of als vervangingsonderdeel bij service. Danfoss biedt impulsleidingen ook aan in lengtes van 2,5 m en 5 m, waarvoor een correct gekozen connector aan de ASV-BD-zijde noodzakelijk is.
