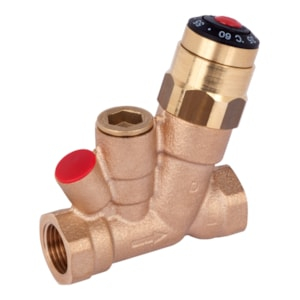

MTCV Danfoss is een thermostatische circulatieklep voor het inregelen van warmwaterleidingsystemen. De klep handhaaft automatisch de ingestelde temperatuur in elke stijgleiding (35–60 °C) en beperkt onnodige circulatiestroom. DN 15, kVS 1,5 m³/h, PN 10. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | Rp 3/4" |
| Debiet | 1,5 m3/u |
| Druk | PN 10 |
| Nominale diameter | DN 15 |
| Temperatuur | 35...60°C |
| Gewicht | 0.57 kg |
Danfoss MTCV – versie A, DN 15 is een multifunctionele thermostatische inregelafsluiter voor circulatiesystemen van warm tapwater. De afsluiter handhaaft automatisch de ingestelde temperatuur in elke stijgleiding en beperkt de doorstroming automatisch tot het minimum dat nodig is om warmteverliezen te compenseren – zonder externe voeding. Het temperatuurbereik is 35–60 °C (fabrieksinstelling 50 °C); de basisversie A kan tijdens bedrijf modulair worden uitgebreid met een thermische desinfectiefunctie ter bescherming tegen de Legionella-bacterie.
De MTCV is bedoeld voor warmtapwater-circulatiesystemen in woongebouwen, hotels, zorginstellingen en scholen – overal waar bij elk tappunt een voldoende temperatuur moet worden gegarandeerd en tegelijk het energieverbruik voor verwarming en circulatie moet worden geminimaliseerd. De afsluiter wordt geïnstalleerd in de retour van elke circulatiestijgleiding en vervangt handmatig inregelen: hij compenseert automatisch temperatuuronbalans tussen stijgleidingen, die in de praktijk leidt tot onnodige oververhitting van sommige leidingen en onderkoeling van andere. Onderkoeling van een stijgleiding tot onder ca. 55 °C creëert omstandigheden voor de vermenigvuldiging van de Legionella-bacterie – door de ingestelde temperatuur regelmatig te handhaven voorkomt de MTCV dit risico.
De MTCV is een proportionele thermostatische afsluiter – het thermostatische element dat direct in de kleegel is geplaatst, reageert op veranderingen in de watertemperatuur. Bij een temperatuurstijging boven de ingestelde waarde beweegt de kleegel naar de zitting en wordt de doorstroming gesmoord; als de temperatuur de instelling met 5 °C overschrijdt, wordt de doorstroming volledig afgesloten. Een speciale afdichting beschermt het thermostatische element tegen direct contact met water, waardoor de levensduur wordt verlengd en een nauwkeurige regeling wordt gewaarborgd. Versie A kan tijdens volledig bedrijf – zonder het systeem buiten werking te stellen of de druk te verlagen – worden uitgebreid met een thermometer (003Z1023) of met een thermostatische desinfectiemodule versie B (003Z2021), of met een elektronisch geregelde desinfectiemodule versie C (003Z1022) met TWA-aandrijving en PT1000-sensor. Het afsluiterhuis is vervaardigd uit de bronslegering Rg5, de interne componenten uit de loodvrije legering Cuphin (CW724R) – materialen die voldoen aan de eisen van de Europese drinkwaterrichtlijn die sinds december 2013 van kracht is. De O-ringen zijn van EPDM, de kegels en veren van roestvast staal.
Technische parameters en fabrieksinstelling:
De temperatuur wordt ingesteld nadat de kunststof kap van de instelkop is verwijderd – de kap wordt opgelicht met een schroevendraaier die in de opening van de kop wordt gestoken. Vervolgens wordt de stelschroef voor de temperatuur met een 2,5 mm inbussleutel gedraaid, zodat de gewenste temperatuur op de schaal overeenkomt met het referentiepunt. De fabrieksinstelling is 50 °C, het instelbare bereik 35–60 °C. De fabrikant adviseert de juistheid van de instelling te controleren met een thermometer bij het laatste tappunt van de betreffende stijgleiding – het verschil tussen de temperatuur op het tappunt en de op de MTCV ingestelde waarde komt overeen met het warmteverlies van het leidingtraject tussen het tappunt en de afsluiter.
De MTCV is een proportionele afsluiter – de doorstroming neemt geleidelijk af in verhouding tot de mate waarin de temperatuur de ingestelde waarde overschrijdt. Als de temperatuur de instelling met 5 °C overschrijdt, wordt de doorstroming volledig afgesloten. Wanneer de temperatuur onder de ingestelde waarde daalt, opent de afsluiter geleidelijk en neemt de doorstroming toe. De regelhysterese bedraagt 1,5 K. Een veiligheidsveer beschermt het thermostatische element tegen beschadiging, ook bij aanzienlijke oververhitting van het water boven de ingestelde temperatuur.
Ja. De basisversie A kan tijdens volledig bedrijf – zonder het systeem buiten werking te stellen of de druk te verlagen – worden uitgebreid met een thermostatische desinfectiemodule versie B (003Z2021). Deze start automatisch thermische desinfectie bij temperaturen boven 65 °C en sluit de circulatie af bij overschrijding van 75 °C, waardoor het leidingnet wordt beschermd tegen corrosie en kalkaanslag. Als alternatief kan een elektronisch geregelde desinfectiemodule versie C (003Z1022) met thermo-elektrische TWA-aandrijving en PT1000-sensor worden geïnstalleerd – hiermee kunnen temperatuur en duur van de desinfectie worden geprogrammeerd en kan elke stijgleiding continu worden bewaakt via de CCR2+-regelaar, met mogelijkheid tot koppeling aan een GBS of ketelhuisregelaar (RS 485).
De MTCV-afsluiter versie A (003Z4515) beschikt over de certificeringen PZH (Pools hygiënisch instituut) en ACS (Franse certificering voor materialen die in contact komen met drinkwater). De materialen die met water in aanraking komen – de bronslegering Rg5 in het huis en de loodvrije legering Cuphin (CW724R) in de interne componenten – voldoen aan de eisen van de Europese drinkwaterrichtlijn die sinds december 2013 van kracht is. Voor een specifiek project in Tsjechië adviseren wij om bij Danfoss Tsjechië een actuele conformiteitsverklaring op te vragen.
Voor de afsluiter is een complete reeks accessoires beschikbaar: thermometer met adapter (003Z1023), dompelhuls voor PT1000 ESMB-sensor (003Z1024), adapter voor thermo-elektrische TWA-aandrijving (003Z1022), thermostatische desinfectiemodule – versie B (003Z2021), TWA-NC-aandrijving 230 V (088H3112) of 24 V (088H3110). Voor aansluiting op de leidingen zijn koppelingen beschikbaar voor Cu-soldeerverbinding 15 mm (003Z1034), Cu 18 mm (003Z1035) en koppelingen voor PEX-buizen 15 mm (003Z1036) en 18 mm (003Z1037). Eindstukken met afsluitende kogelkraan (inbus 5 mm) voor DN 15 zijn beschikbaar met schroefdraad G ½ × Rp ½ (003Z1027).
