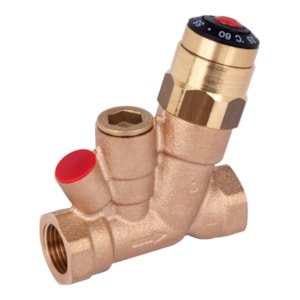

Danfoss MTCV versie A DN 20 is een thermostatische circulatieklep voor de temperatuurinregeling van tapwatercirculatiesystemen. De klep regelt direct de doorstroming in de circulatieleiding binnen het bereik van 35–60 °C, kVS 1,8 m³/h, PN 10. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | Rp 3/4" |
| Debiet | 1,8 m3/u |
| Druk | PN 10 |
| Nominale diameter | DN 20 |
| Temperatuur | 35...60°C |
| Gewicht | 0.63 kg |
Danfoss MTCV Versie A DN 20 is een multifunctionele thermostatische circulatieklep voor huishoudelijke warmtapwaterinstallaties (TWW). De klep balanceert de doorstroming in de circulatieleiding direct werkend en handhaaft de ingestelde temperatuur binnen het bereik van 35–60 °C zonder elektrische voeding. Het huis van messing met laag loodgehalte voldoet aan de eisen van de Europese drinkwaterrichtlijn.
De klep is bedoeld voor het inregelen van circulatiesystemen voor warmtapwater in appartementencomplexen, hotels, zorginstellingen en scholen – dus overal waar één circulatiesysteem meerdere stijgleidingen voedt. Zonder correcte inregeling stroomt door sommige stijgleidingen een te grote hoeveelheid water, terwijl in andere de temperatuur onder de hygiënisch aanvaardbare grens daalt. De MTCV corrigeert deze onbalans automatisch, zonder elektrische aandrijving en zonder tussenkomst van de gebruiker.
De basisuitvoering A werkt thermostatisch binnen het bereik van 35–60 °C. Het thermostatische element is direct in de klepconus geplaatst en een speciale afdichting beschermt het tegen direct contact met water, waardoor de levensduur wordt verlengd en de regelnauwkeurigheid behouden blijft. Versie A kan op elk moment tijdens bedrijf en onder druk worden uitgebreid met een thermostatische desinfectiemodule (Versie B), die thermische desinfectie activeert bij temperaturen boven 65 °C als bescherming tegen Legionella. Optioneel kan de klep worden uitgebreid met een elektronisch gestuurd desinfectieproces met thermo-elektrische aandrijving TWA en PT1000-sensor (Versie C), aangestuurd door de CCR-2-regelaar, die koppeling met een GBS of een bovenliggende verwarmingsregelaar mogelijk maakt.
Technische parameters en fabrieksinstelling:
Nee. De MTCV Versie A is een direct werkende thermostatische klep die zonder elektrische voeding functioneert. Het thermostatische element in de klepconus reageert op de temperatuur van het doorstromende water: bij een temperatuurstijging boven de ingestelde waarde zet het uit en beperkt het de doorstroming, bij een temperatuurdaling opent de klep en neemt de doorstroming toe. Elektrische voeding is alleen nodig bij Versie C met thermo-elektrische aandrijving TWA en CCR-2-regelaar.
De instelling gebeurt na het verwijderen van de kunststof afdekkap (door deze met een schroevendraaier die in de opening van de kop wordt gestoken omhoog te lichten) en door de stelschroef met een 2,5 mm inbussleutel te verdraaien. De fabrieksinstelling is 50 °C. De juiste instelwaarde ligt enkele graden hoger dan de gewenste temperatuur op het laatste tappunt van de stijgleiding – hiermee worden de warmteverliezen in de circulatieleiding tussen het tappunt en de klep gecompenseerd. Wij adviseren de ingestelde waarde met een thermometer te controleren.
Ja. Het huis is vervaardigd uit Rg5-messing met laag loodgehalte, dat voldoet aan de eisen van de Europese drinkwaterrichtlijn die sinds december 2013 van kracht is. Onderdelen die met water in contact komen zijn gemaakt van Rg5-messing, Cuphin CW724R-legering, roestvast staal en EPDM-afdichtingen. Controleer de concrete geldige certificering voor het betreffende project (bijvoorbeeld DVGW) in de actuele productdocumentatie van de fabrikant.
Ja. Versie A kan op elk moment – ook na langere gebruiksduur – zonder stillegging van het systeem en bij normale bedrijfsdruk worden uitgebreid met een thermostatische desinfectiemodule (Versie B, bestelnr. 003Z2021). Na montage start de klep automatisch de thermische desinfectie bij een temperatuur boven 65 °C en stopt de doorstroming via de desinfectiebypass bij overschrijding van 75 °C, waardoor de installatie wordt beschermd tegen corrosie en verbrandingsgevaar. Voor volledig elektronisch gestuurde desinfectie met temperatuurbewaking en koppeling aan een GBS is Versie C met TWA-aandrijving en CCR-2-regelaar bedoeld.
Voor DN 20 zijn koppelingen met afsluitende kogelkraan G 3/4" × Rp 3/4" (bestelnr. 003Z1028) en soldeerkoppelingen voor Cu 22 mm (003Z1039) of Cu 28 mm (003Z1040) beschikbaar. Optioneel kan een thermometer met adapter (003Z1023) worden toegevoegd voor continue temperatuurcontrole ter plaatse. Voor de montage is een 5 mm inbussleutel nodig (koppeling met kogelkraan) en een 2,5 mm inbussleutel (temperatuurinstelling op de klep).
