Danfoss RA-N DN 15 is een afsluiterhuis met geïntegreerde voorinstelling van het debiet voor tweepijpsverwarmingssystemen. Haakse uitvoering met buitendraad R ½. Max. bedrijfstemperatuur 120 °C, kv-bereik 0,04–0,73 m³/h. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | R 1/2" |
| Druk | 10 bar |
| Max. watertemperatuur | 120 °C |
| Nominale diameter | DN 15 |
| Gewicht | 0.30 kg |

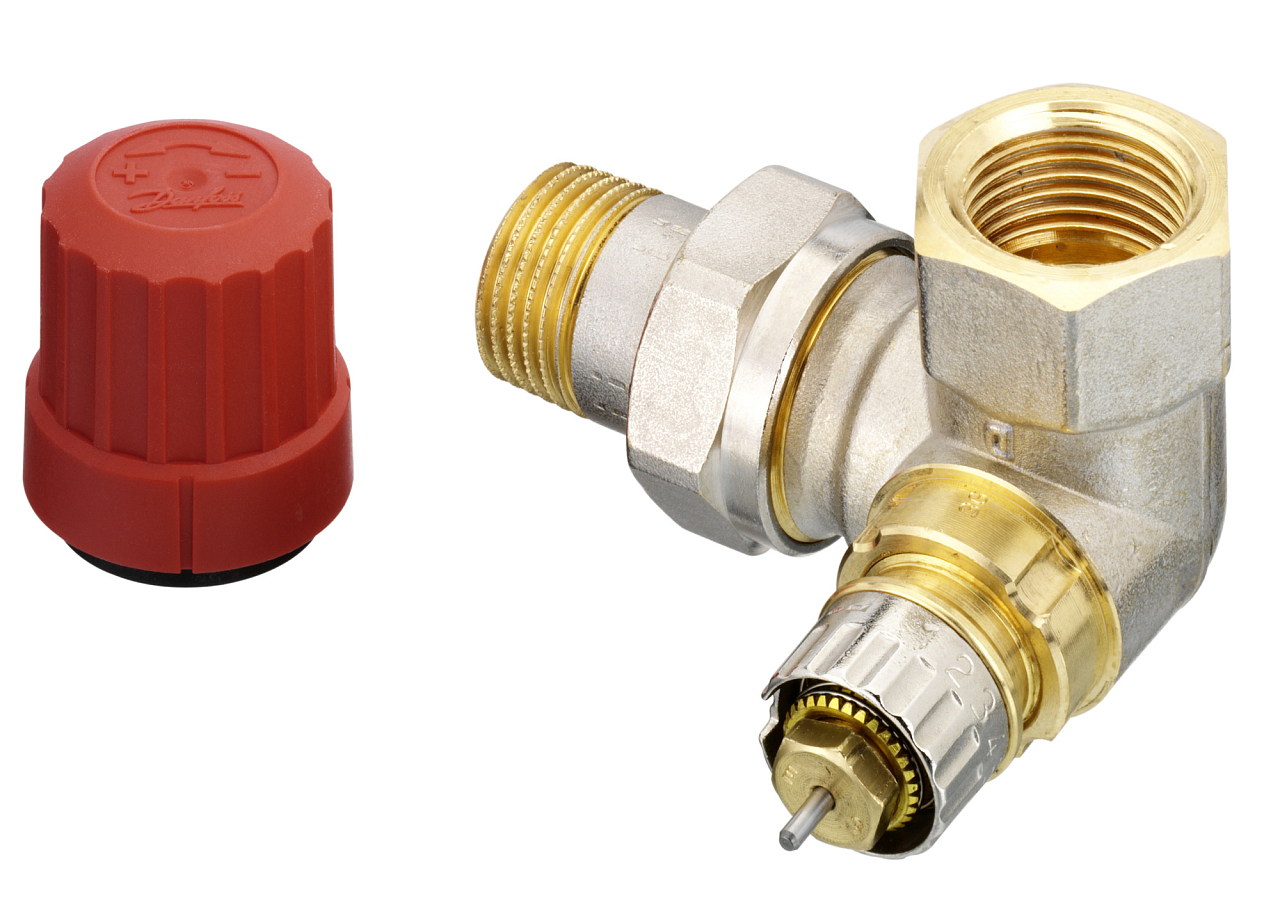

Danfoss RA-N DN 15 – dubbel haaks links is een afsluiterhuis voor een radiatorthermostaatventiel met geïntegreerde debietbegrenzer (voorinstelling). Bestemd voor tweepijpsverwarmingssystemen; wordt aangesloten op Danfoss thermostaatkoppen uit de RA 2000-serie of op TWA-A thermo-elektrische aandrijvingen. De variant „links" (013G0234) heeft beide aansluitingen in een gebogen uitvoering en is bedoeld voor montage aan de linkerzijde van de radiator, gezien vanuit de ruimte.
Een dubbel haaks ventiel verschilt van de standaard haakse uitvoering doordat beide aansluitingen – inlaat en uitlaat – in twee vlakken gebogen zijn. Deze geometrie komt van pas wanneer de aanvoerleiding uit de vloer of wand komt aan de linkerzijde van de radiator (gezien vanuit de ruimte) en een rechte of standaard haakse uitvoering geen correcte aansluiting mogelijk maakt. Typische toepassing: tweepijpsverwarmingssystemen in woningen, zowel bij renovaties als nieuwbouw, waar de positie van de radiator of de leidingvoering vastligt.
Het debiet kan in 7 stappen (1–7) zonder enig gereedschap worden ingesteld: verwijder de beschermkap of thermostaatkop, trek aan de instelring en draai deze totdat de gewenste waarde tegenover de referentiemarkering staat. De fabrieksinstelling N komt overeen met een volledig geopend ventiel en is ook bedoeld voor het spoelen van het systeem. Het kv-bereik bij de stappen 1–7 is 0,04–0,52 m³/h, in stand N is dit 0,73 m³/h. Na montage van de thermostaatkop is de voorinstelling beschermd tegen onbedoelde wijziging.
De klepspindel in de pakkingbus is van verchroomd staal en beweegt gedurende de volledige levensduur van het ventiel in een gesmeerde afdichtende O-ring. Mocht vervanging toch nodig zijn, dan kan de complete pakkingbus worden vervangen zonder het verwarmingssysteem af te tappen – een voordeel bij servicewerkzaamheden terwijl het gebouw in gebruik is. De vervangende pakkingbus (013G0290) is bestemd voor alle ventielen uit de RA-serie. Het huis is vervaardigd uit vernikkeld messing Ms 58; de samenstelling van het warme water moet voldoen aan richtlijn VDI 2035.
Technische parameters – RA-N DN 15, dubbel haaks links (013G0234):
De oriëntatie „links" of „rechts" wordt bepaald wanneer u vanuit de ruimte naar de radiator kijkt. Komt de aanvoer van het verwarmingswater uit de vloer of wand aan de linkerzijde van de radiator, kies dan voor versie 013G0234 (links). Voor de rechterzijde is variant 013G0233 (rechts) bedoeld. Een dubbel haaks ventiel gebruikt u daar waar een standaard haakse of rechte uitvoering geen correcte leidingaansluiting mogelijk maakt vanwege de positie van de radiator of de leidingvoering.
Het RA-N afsluiterhuis is compatibel met alle typen Danfoss thermostaatkoppen uit de RA 2000-serie. Het kan ook worden gebruikt met Danfoss TWA-A thermo-elektrische aandrijvingen. De thermostaatkop en het afsluiterhuis worden als afzonderlijke artikelen besteld.
Voor de voorinstelling is geen gereedschap nodig. Verwijder de beschermkap of thermostaatkop, zoek de referentiemarkering op het huis, trek aan de instelring en draai deze totdat de gewenste waarde (1 t/m 7) tegenover de referentiemarkering staat. Stand N (volledig open) is de fabrieksinstelling en wordt ook gebruikt voor het spoelen van het systeem. Na montage van de kop is de instelling beschermd tegen onbedoelde wijziging.
In eenpijpsinstallaties moet de fabrieksinstelling N (volledig open) worden gebruikt. Instellingen 1 t/m 7 zijn uitsluitend bedoeld voor tweepijpssystemen, waar de functie van hydraulische inregeling wordt benut. Instellingen buiten het bereik 1–7 en N worden niet aanbevolen.
Voor stalen en koperen buizen zijn knelkoppelingen Rp ½ × Ø 10 mm (013G4110), Rp ½ × Ø 12 mm (013G4112) en Rp ½ × Ø 15 mm (013G4115) beschikbaar, geleverd in verpakkingen van 10 stuks. Voor PEX- en AluPEX-buizen kunt u het aparte datablad van Danfoss knelkoppelingen opvragen.
