Danfoss RA-N DN 15 – recht ventielhuis voor tweepijpsverwarmingssystemen. Voorinstelling van de doorstroming in 7 stappen zonder gereedschap, kv 0,04–0,73 m³/h, max. 10 bar. Meer informatie
Op bestelling
| Aansluitmaat | R 1/2" |
| Debiet | 0,9 m3/u |
| Druk | 10 bar |
| Nominale diameter | DN 15 |
| Type klep | Direct |
| Gewicht | 0.27 kg |

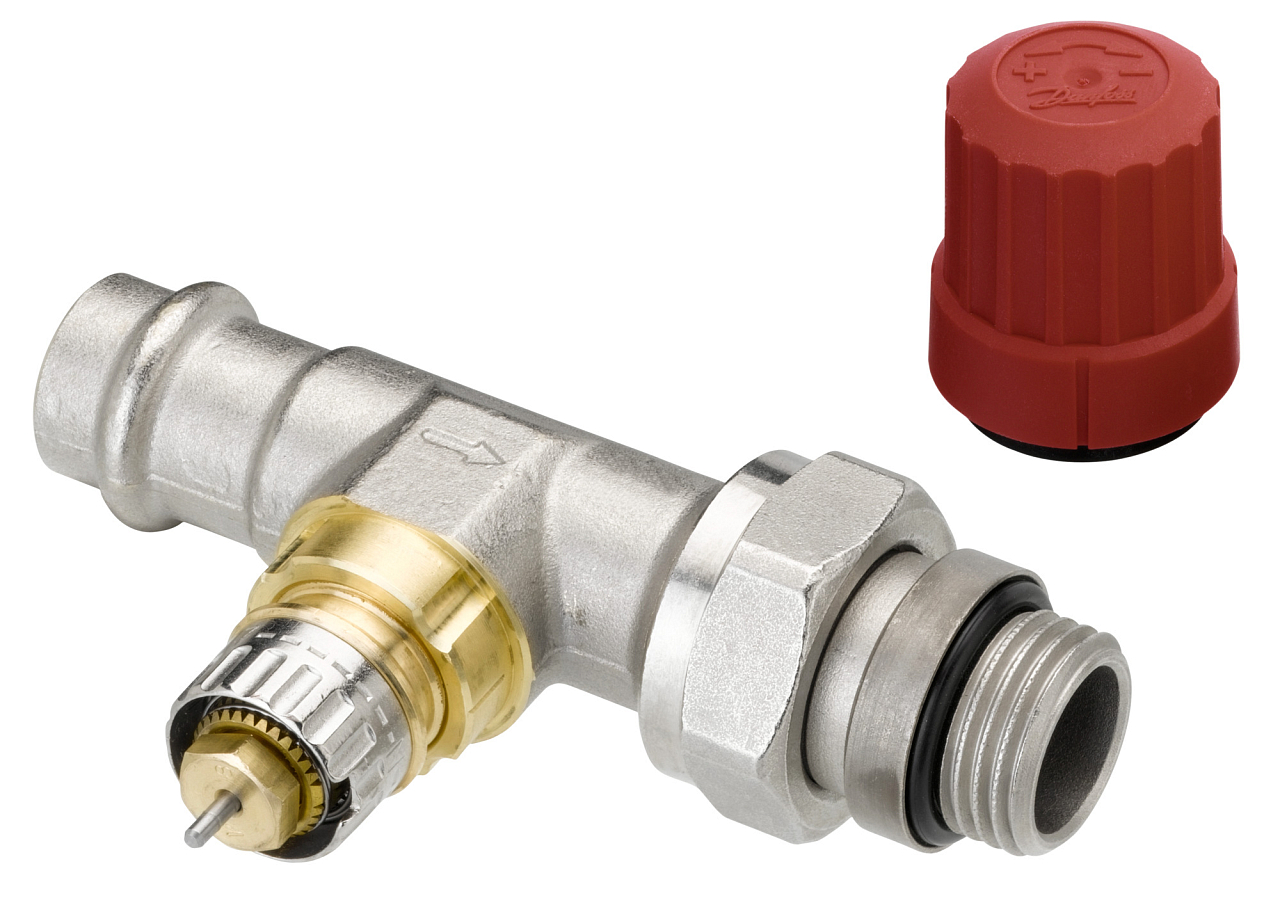

Danfoss RA-N DN 15 is een afsluiterhuis met geïntegreerde voorinstelling van het debiet voor tweepijpsverwarmingssystemen. Compatibel met alle Danfoss thermostatische radiatorknoppen uit de RA 2000-serie en met TWA-A thermo-elektrische aandrijvingen. Het huis is vervaardigd uit vernikkeld messing, het debiet kan zonder gereedschap in 7 stappen worden voorgesteld (kv 0,04–0,73 m³/h). De thermostatische radiatorknop en het afsluiterhuis worden afzonderlijk besteld.
Het rechte afsluiterhuis RA-N DN 15 is bedoeld voor tweepijpsverwarmingssystemen in woon- en utiliteitsgebouwen, waar hydraulische inregeling van radiatorcircuits nodig is. De rechte uitvoering is geschikt voor aansluiting van de radiator van boven of van opzij, waar de beschikbare ruimte dit toelaat. De schroefdraad Rp 1/2 (inlaat) en R 1/2 (uitlaat) komt overeen met de standaard installatiematen voor radiatoren DN 15. Voor verschillende leidingtypen is een complete reeks knelkoppelingen beschikbaar voor PEX-, AluPEX-, koperen en stalen buizen.
De geïntegreerde kv-begrenzer maakt het mogelijk het maximale debiet in stappen 1–7 zonder gereedschap voor in te stellen. Verwijder eenvoudig de beschermkap of de thermostatische radiatorknop, trek aan de instelring en draai deze naar de gewenste waarde tegenover de referentiemarkering. De fabrieksinstelling N komt overeen met een volledig geopende afsluiter – deze instelling wordt ook gebruikt bij het spoelen van het systeem of in eenpijpsinstallaties. Na montage van de thermostatische radiatorknop is de voorinstelling beschermd tegen onbedoelde wijziging. De rode beschermkap die met de afsluiter wordt meegeleverd, kan worden gebruikt voor handmatige regeling van het debiet tijdens de bouwfase.
Waarden van de kv-voorinstelling (m³/h bij Δp = 1 bar):
Het afsluiterhuis RA-N is compatibel met alle Danfoss thermostatische radiatorknoppen uit de RA 2000-serie en met TWA-A thermo-elektrische aandrijvingen. De thermostatische radiatorknop en het afsluiterhuis worden afzonderlijk besteld.
Verwijder de beschermkap of de thermostatische radiatorknop. Zoek de referentiemarkering op het afsluiterhuis. Trek aan de instelring en draai deze totdat de gewenste waarde (1–7) tegenover de referentiemarkering staat. Voor de hele procedure is geen gereedschap nodig. Na montage van de thermostatische radiatorknop is de voorinstelling beschermd tegen onbedoelde wijziging.
Ja. De complete pakkingbus kan worden vervangen zonder het verwarmingssysteem af te tappen. De klepspindel beweegt gedurende de volledige levensduur van de afsluiter in een gesmeerde afdichtende O-ring. De vervangende pakkingbus is verkrijgbaar onder bestelnummer 013G0290 en is identiek voor alle afsluiters uit de RA-serie.
De samenstelling van het verwarmingswater moet voldoen aan de richtlijnen van VDI 2035 om afzettingen en corrosie te voorkomen. Danfoss adviseert bovendien om geen stoffen te gebruiken die minerale oliën bevatten.
RA-N afsluiterhuizen zijn primair bedoeld voor tweepijpsverwarmingssystemen. Toepassing in eenpijpsinstallaties is mogelijk, maar de voorinstelling moet op waarde N (volledig geopend) blijven staan. Instelling op waarden 1–7 is in een eenpijpssysteem niet toegestaan.
