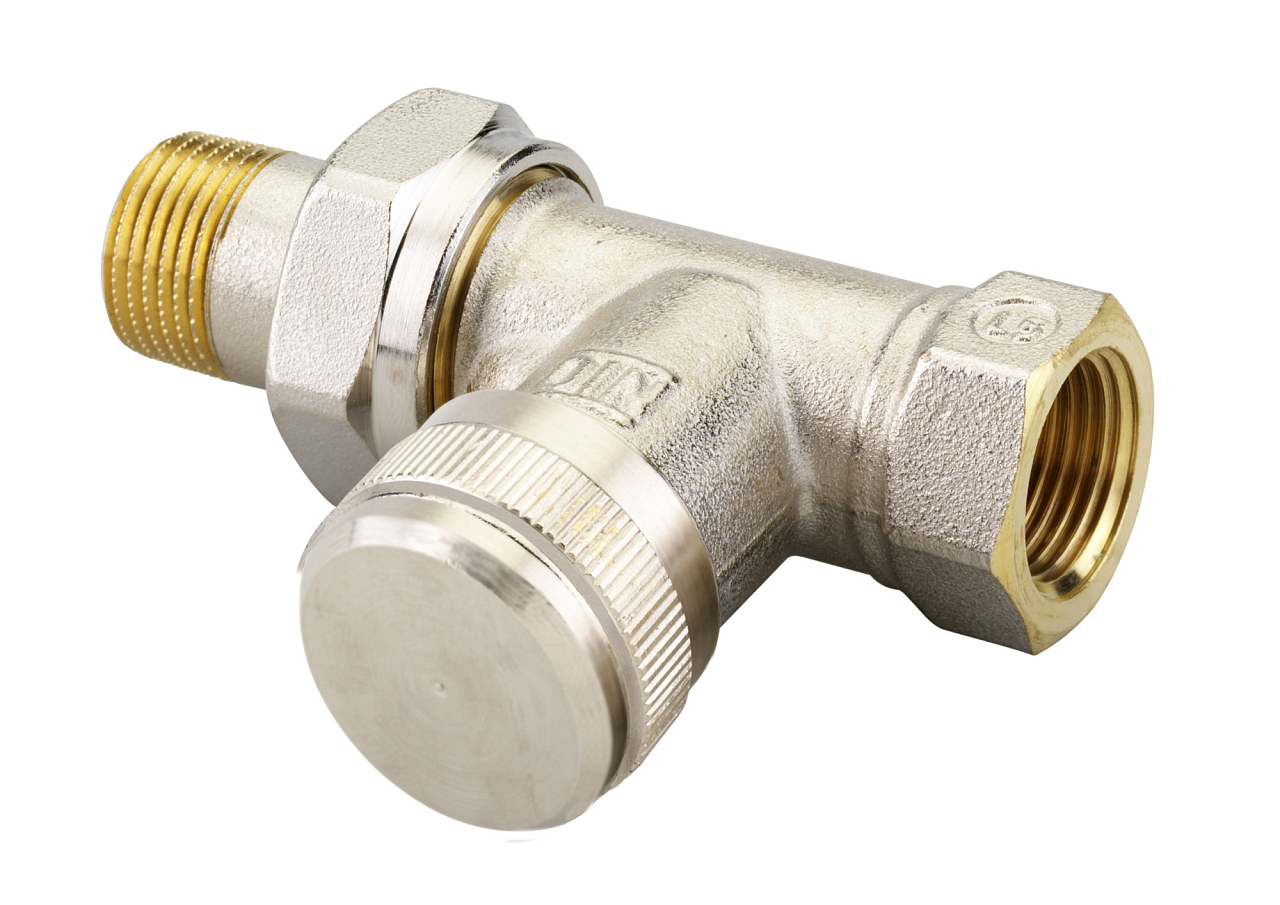

Radiatoraansluitset Danfoss RLV DN 10, recht, vernikkeld, met binnendraad 3/8", met mogelijkheid tot voorinstelling van het debiet, afsluiting van het circuit en aftappen van de radiator. Meer informatie
Op bestelling
| Radiatoraansluitmaat | RP 3/8" |
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | DN 10 |
| Type klep | Direct |
| Gewicht | 0.20 kg |
Danfoss RLV DN 10 recht is een vernikkelde afsluitkoppeling voor montage op de retour van de radiator in tweepijpsverwarmingssystemen. In één messing huis (Ms 58) combineert deze de functie van het afsluiten van het circuit met de mogelijkheid om het maximale debiet van het verwarmingswater vooraf in te stellen met een 6 mm inbussleutel. De koppeling is af fabriek ingesteld in de volledig geopende stand (Kvs = 1,9 m³/h) en de afmetingen voldoen aan de norm DIN 3842-1.
RLV DN 10 is bedoeld voor de aansluiting van paneelradiatoren, ledenradiatoren en convectorradiatoren met een zijdelingse schroefdraadaansluiting van 3/8" op het verwarmingssysteem aan de retourzijde. Geschikt voor tweepijpsverdelingen in woningen en utiliteitsgebouwen. De koppeling kan met Danfoss persaansluitingen worden aangesloten op koperen, stalen, PEX- of AluPEX-leidingen. Om afzettingen en corrosie te voorkomen, moet de samenstelling van het verwarmingswater voldoen aan richtlijn VDI 2035.
Het maximale debiet door de radiator kan worden begrensd door de spindel met een 6 mm inbussleutel te verdraaien – bij 1 omwenteling is Kv ongeveer 0,6 m³/h, bij 2 omwentelingen circa 1,2 m³/h, volledig geopend Kvs = 1,9 m³/h. Bij demontage of reparatie van een specifieke radiator kan het circuit worden afgesloten zonder ingreep in de rest van het systeem. Als accessoire is een aftapkraan (003L0152) met 3/4" slangaansluiting beschikbaar, waarvan de uitloop in elke gewenste stand kan worden gedraaid – dit maakt het eenvoudig en schoon aftappen van de radiator mogelijk.
De RLV-koppeling is bedoeld voor montage op de uitlaat van de radiator – dus aan de retourzijde van het verwarmingssysteem. De koppeling moet zo worden gemonteerd dat de ventieldop van de muur af naar voren wijst. Alleen in deze positie kan vervolgens eenvoudig de aftaparmatuur worden geplaatst en het debiet worden ingesteld.
Sluit eerst de spindel met een 6 mm inbussleutel. Stel daarna het debiet in door deze geleidelijk te openen – het aantal omwentelingen bepaalt de uiteindelijke Kv-waarde. Bij 1 omwenteling is Kv ongeveer 0,6 m³/h, bij 2 omwentelingen circa 1,2 m³/h en volledig geopend Kvs = 1,9 m³/h. Af fabriek is de koppeling ingesteld in de volledig geopende stand.
Voor de RLV-koppeling is een aftapkraan (art.nr. 003L0152) met 3/4" slangaansluiting beschikbaar. Werkwijze: sluit de toevoer van de radiator af (vervang de thermostaatkop tijdelijk door het Danfoss handwiel 013G3300), schroef de dop van de koppeling los, sluit de koppeling met een 6 mm sleutel, monteer de aftapkraan en draai de uitloop in de gewenste stand. Open daarna de koppeling en tap de radiator af.
De RLV-koppeling kan met Danfoss persaansluitingen worden aangesloten op koperen, stalen, PEX- of AluPEX-leidingen. Aan de radiatorzijde bevindt zich een buitendraad R 3/8", aan de leidingzijde een binnendraad Rp 3/8". Er zijn ook haakse RLV-varianten beschikbaar – voor de retour met een aansluiting die in de muur wordt geleid, is het haakse type DN 10 (003L0141) bedoeld.
