De schroefkoppeling Danfoss (bestelnummer 003Z0278) is bedoeld voor een eenvoudige en betrouwbare aansluiting van drukonafhankelijke inregel- en regelafsluiters uit de AB-QM-serie in maat DN 50. Meer informatie
Op bestelling
| Nominale diameter | DN 50 |
| Gewicht | 0.83 kg |

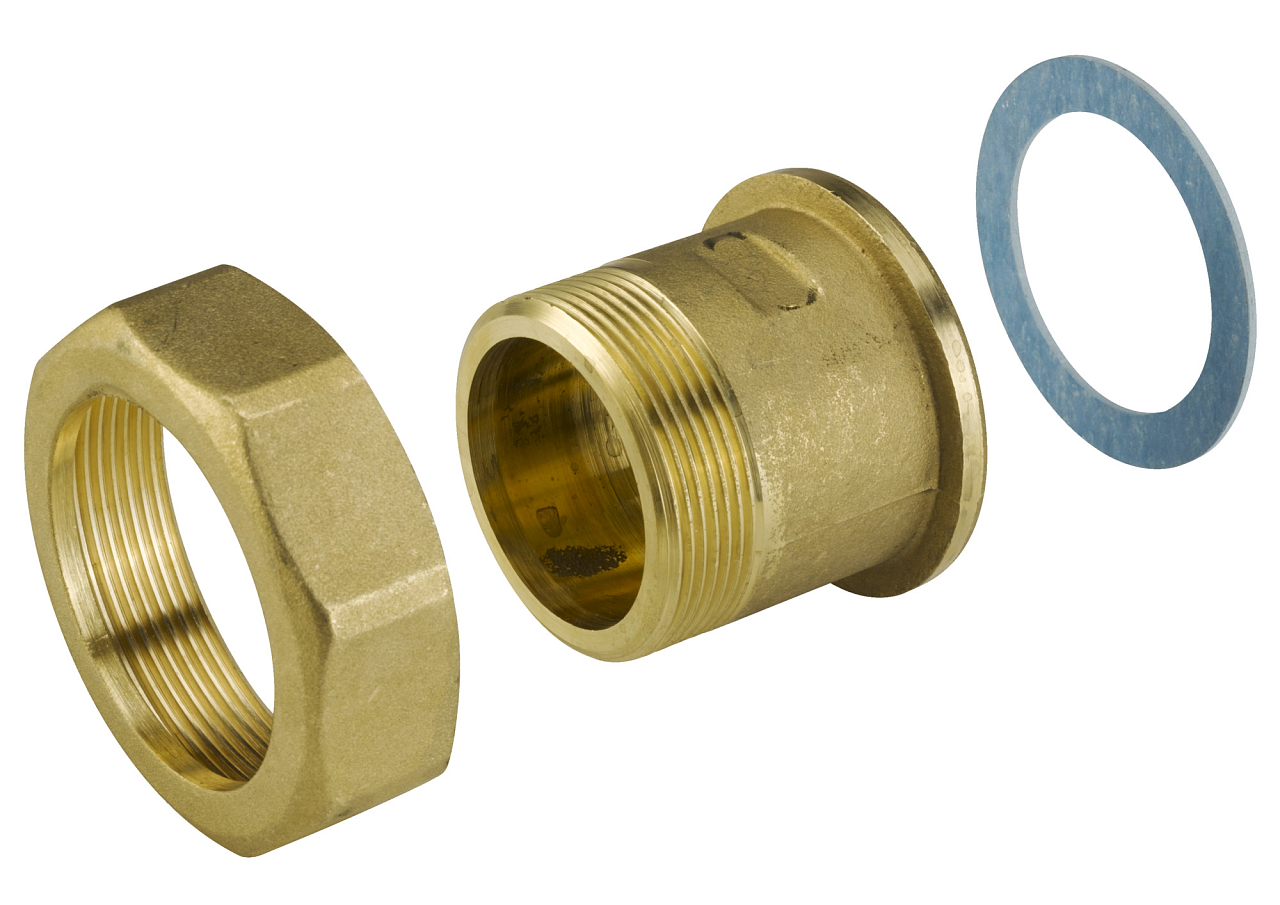

Danfoss schroefkoppeling 003Z0278 is een aansluitaccessoire dat uitsluitend is bedoeld voor de drukonafhankelijke inregel- en regelafsluiter uit de AB-QM-serie in maat DN 50. Deze zorgt voor een dichte en mechanisch stevige aansluiting van de afsluiter op leidingwerk met R 2-schroefdraad en is vervaardigd uit ontzinkingsbestendig CW617N-messing.
De koppeling wordt gemonteerd bij de installatie van AB-QM DN 50-afsluiters in verwarmings- en koelinstallaties – typisch bij fan-coilunits, luchtbehandelingswisselaars, koelplafondbalken en stralingspanelen met leidingwerk in maat R 2. Voor aansluiting van de afsluiter aan beide zijden (aanvoer en retour) zijn 2 koppelingen nodig. De aansluitmaat A van de afsluiterconstructie met koppeling bedraagt 244 mm (bij het aandraaien wordt de lengte door compressie van de afdichting iets korter).
Technische parameters:
Koppeling 003Z0278 is uitsluitend bedoeld voor de schroefdraaduitvoering van de AB-QM DN 50-afsluiter (bestelnr. 003Z0771). De flensuitvoering AB-QM DN 50 (bestelnr. 003Z0772) vereist geen schroefkoppeling – deze wordt aangesloten via een PN 16-flens. Voor andere AB-QM-maten zijn overeenkomstige koppelingen met andere schroefdraad en een ander bestelnummer beschikbaar.
Voor aansluiting van de AB-QM DN 50-afsluiter op het leidingwerk zijn 2 koppelingen nodig – één voor de aanvoer en één voor de retour. Product 003Z0278 is een verpakking met 1 stuk, dus voor een volledige montage moeten 2 verpakkingen worden besteld.
De koppeling is bedoeld voor gesloten verwarmings- en koelsystemen met water of een water-glycolmengsel volgens DIN EN 14868. Het AB-QM DN 50-systeem werkt in een temperatuurbereik van –10 tot +120 °C. CW617N-messing is ontzinkingsbestendig en geschikt voor standaard bedrijfsomstandigheden in HVAC-verwarmings- en koelsystemen.
De lengte van de AB-QM DN 50-constructie met schroefkoppeling (maat A) is 244 mm. Bij het aandraaien van de koppeling wordt de afdichting samengedrukt, waardoor de werkelijke inbouwlengte iets korter zal zijn. Bij het plannen van de ruimte voor de afsluiter in een technische ruimte of machinekamer moet hiermee rekening worden gehouden.
