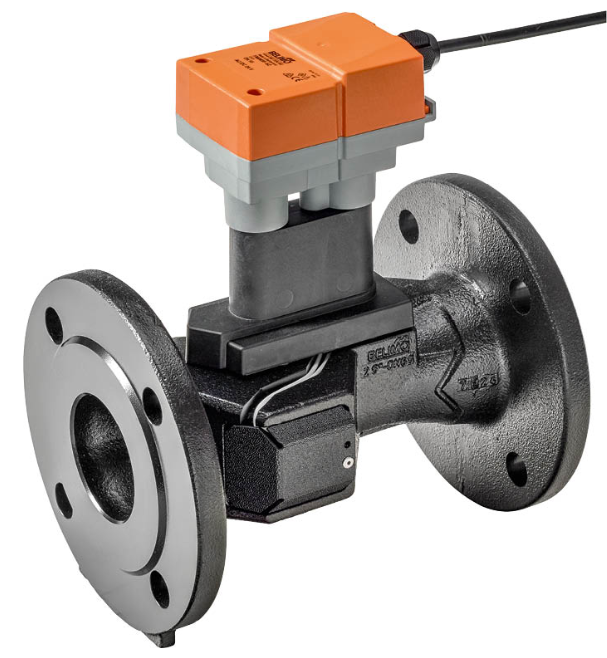

Ultrasone sensor voor het meten van de doorstroming in gesloten systemen van koud en warm water in verwarmings-, airconditioning- en ventilatiesystemen. De sensor is bestand tegen vuil en bestaat uit een doorstroomleiding, twee doorstroomzenders en een elektronisch circuit. Het is in staat om fouten te compenseren bij het meten van de doorstroming van water met glycol en fouten veroorzaakt door temperatuurschommelingen. Daarom is er een temperatuursensor en een glycolcompensator in de sensor gemonteerd. Op het lichaam van de doorstroomleiding van de sensor is een doorstroompijl weergegeven. De sensor moet zo worden geïnstalleerd dat de pijl overeenkomt met de doorstroming van het systeem, anders kunnen er foutieve metingen optreden.

Eigenschappen

• water en water met glycolmengsel
• voeding 24 VAC/VDC
• aansluitmaat DN 65 flens
• uitgangssignaal 0,5...10 V
• doorstroombereik 0...34,56 m3/u
• druk PN16
• mediumtemperatuur -20...120 °C
