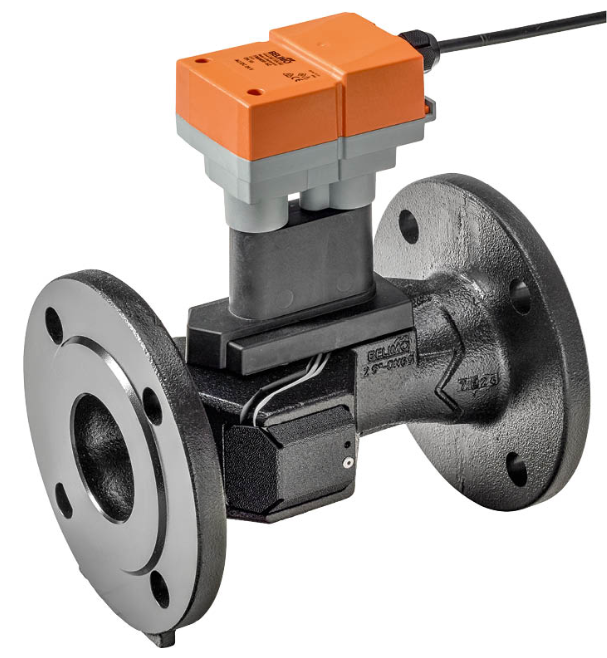

Ultrasone sensor voor het meten van de doorstroming in gesloten systemen voor koud en warm water in verwarmings-, airconditioning- en ventilatiesystemen. De sensor is bestand tegen vuil en bestaat uit een doorstroompijp, twee doorstroomzenders en een elektronisch circuit. Het is in staat om fouten te compenseren bij het meten van de doorstroming van water met glycol en fouten veroorzaakt door temperatuurveranderingen. Daarom is er een temperatuursensor en een glycolcompensator in de sensor gemonteerd. Op het lichaam van de doorstroompijp van de sensor is een doorstroompijl weergegeven. De sensor moet zo worden geïnstalleerd dat de pijl overeenkomt met de doorstroming van het systeem, anders kunnen er meetfouten optreden.

Eigenschappen

• water en water met glycolmengsel
• voeding 24 VAC/VDC
• aansluitmaat DN 125 flens
• uitgangssignaal 0,5...10 V
• doorstroombereik 0...135 m3/u
• druk PN16
• mediumtemperatuur -20...120 °C
