Debietregelaar met geïntegreerde regelklep, debietbereik 0,2–1,0 m³/h, buitendraad G 3/4 A, behuizing van loodvrij messing, max. temperatuur 120 °C, montage in zowel de aanvoer- als retourleiding. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Aansluitmaat | G 3/4" |
| Debiet | 1,6 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 15 |
| Gewicht | 0.47 kg |

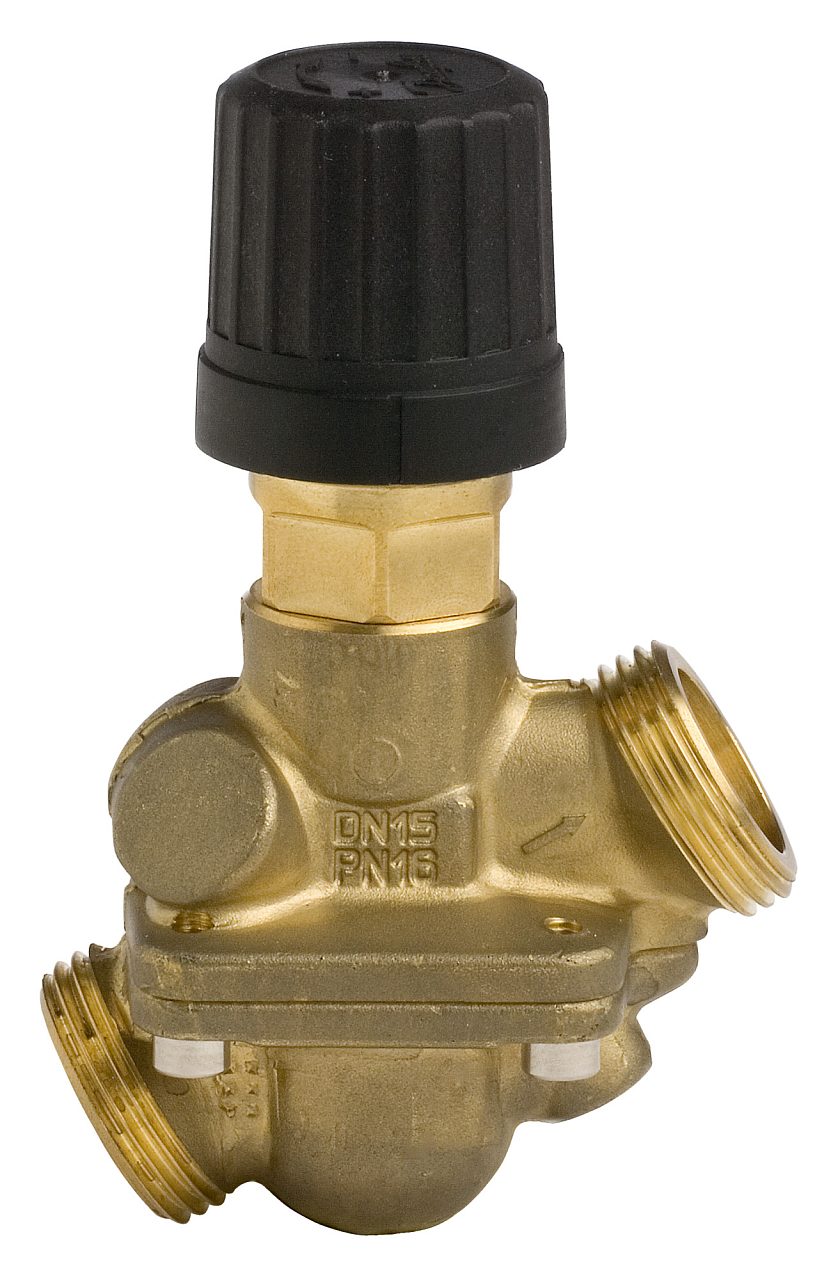

Danfoss AHQM PN 16 DN 15 is een direct werkende debietregelaar met geïntegreerde regelklep voor stadsverwarmingssystemen en secundaire verwarmingsinstallaties. In één compacte behuizing combineert hij de functie van een verschildrukregelaar en een regelklep – het debiet blijft daardoor constant, ongeacht de variërende verschildruk in het netwerk. De klep is ontworpen voor aansluiting van Danfoss AMV(E)-elektrische aandrijvingen en voor koppeling daarvan met elektronische regelaars uit de ECL-serie.
De AHQM is bedoeld voor stadsverwarmingssystemen en secundaire verwarmingscircuits in appartementsgebouwen, industriële objecten of afleversets. Hij wordt geïnstalleerd in de aanvoer- of retourleiding tussen de warmtebron en de eindcircuits, overal waar het ingestelde debiet onafhankelijk van schommelingen in de verschildruk van het netwerk gehandhaafd moet blijven. De klep werkt met circulatiewater en glycolmengsels tot 30% binnen een temperatuurbereik van 2–120 °C en bij een druk tot PN 16.
Het klephuis is gegoten uit ontzinkingsbestendig DZR-messing CW602N (CuZn36Pb2As), dat bestand is tegen corrosie in verwarmingssystemen met een pH van 7–10. De lineaire regelkarakteristiek en de lekkage ≤ 0,05% van de kVS-waarde (volgens IEC 534) zorgen voor een nauwkeurige en stabiele regeling. Voor DN 15 zijn de aandrijvingen AMV(E) 10, AMV(E) 13, AMV(E) 130, AMV(E) 140 en hun varianten met handbediening of veerretour compatibel. De combinatie AHQM DN 15–32 met aandrijving AMV(E) 13 is goedgekeurd volgens DIN 14597. Het debiet kan handmatig worden voorgeregeld met de stelschroef van de debietbegrenzer volgens het insteldiagram of met behulp van een warmtemeter; de aandrijving werkt vervolgens traploos van nul tot dit maximum, afhankelijk van de actuele belasting.
Technische parameters (DN 15, kVS 1,6):
Ja, de AHQM is ontworpen voor montage in zowel de aanvoer- als de retourleiding. Voor DN 15–32 kan de klep in horizontale en verticale leidingen worden geïnstalleerd, waarbij de aangesloten elektrische aandrijving altijd naar boven gericht moet zijn.
Voor de AHQM DN 15 zijn de aandrijvingen AMV(E) 10, AMV(E) 13 (met veerretourfunctie), AMV(E) 130, AMV(E) 140 en de versies AMV(E) 130H en AMV(E) 140H met handbediening compatibel. De combinatie AHQM DN 15–32 met AMV(E) 13 is goedgekeurd volgens DIN 14597. De elektrische aandrijving moet apart worden besteld.
Het debiet wordt ingesteld door de positie van de instelbare begrenzer te wijzigen – door de schroef linksom te draaien volgens het insteldiagram of met behulp van een warmtemeter. De elektrische aandrijving werkt vervolgens traploos van nuldebiet tot het zo ingestelde maximale debiet, afhankelijk van de actuele warmtebelasting.
Ontzinkingsbestendig DZR-messing CW602N (CuZn36Pb2As) is bestand tegen corrosie door ontzinking – een proces waarbij in agressief water zink uit gewoon messing wordt uitgescheiden en het materiaal geleidelijk degradeert. In verwarmingssystemen met een pH van 7–10 zorgt DZR-messing voor een lange levensduur zonder aantasting van het klephuis.
Ja. In combinatie met AMV(E)-aandrijvingen kan de AHQM worden aangestuurd via elektronische Danfoss ECL-regelaars. Het debiet wordt automatisch aangepast aan de actuele warmtebelasting – een typische toepassing is in afleversets of appartementsgebouwen die op een stadsverwarmingssysteem zijn aangesloten.
