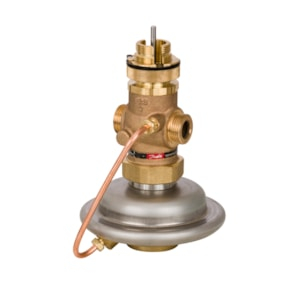

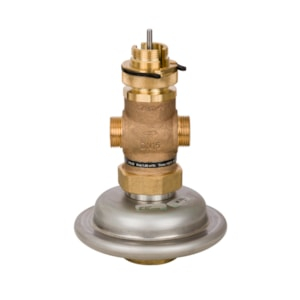

De Danfoss AVQM PN 25 DN 20 G 1" debietregelaar combineert een regelklep met automatische debietregeling in één behuizing. Hij zorgt voor een constant debiet in verwarmings- en koelsystemen met een debiet van 0,16 tot 3,5 m³/h. Meer informatie
Op bestelling
| Aansluitmaat | G 1" |
| Afmeting (DN) | DN 20 |
| Druk | PN 25 |
| Max. bedrijfsdruk | 25 bar |
| Mediumtemperatuur | 2...150 °C |
| Gewicht | 2.94 kg |

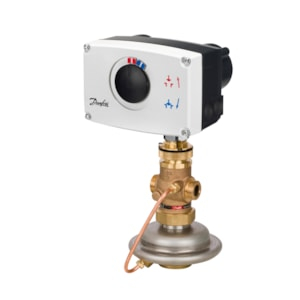

Danfoss AVQM PN 25 DN 20 (003H6751) is een zelfwerkende debietregelaar met geïntegreerde regelklep, bedoeld voor stadsverwarmings- en stadskoelsystemen. Hij combineert de functie van debietbegrenzer en modulerende regelklep in één compacte behuizing met schroefaansluiting G 1". In combinatie met een elektrische aandrijving uit de AMV(E)-serie zorgt hij voor een nauwkeurige regeling van zowel debiet als temperatuur, zonder dat hydraulische inregeling van de circuits nodig is.
De regelaar is vooral bedoeld voor secundaire circuits van afleversets voor stadsverwarming en -koeling, waar schommelingen in de verschildruk in het net doorgaans hydraulische onbalans veroorzaken. Hij is ook geschikt voor takleidingen van fan-coilsystemen, klimaatunits of vloerverwarming, waar elke tak een nauwkeurig ingesteld debiet vereist. Dankzij de goedkeuring volgens DIN EN 14597 (in combinatie met de aandrijvingen AMV(E) 13, AMV(E) 23 SL of AMV(E) 33 SL) voldoet hij aan de eisen voor regeling in systemen voor centrale warmte- en koudevoorziening.
De AVQM werkt volgens een hydraulisch principe, zonder externe voeding voor de eigenlijke debietbegrenzingsfunctie. Het debiet van het medium veroorzaakt een drukval over de instelbare debietbegrenzer; de resulterende drukken worden via impulsleidingen naar de membraanaandrijving geleid, die drukschommelingen automatisch compenseert en het debiet binnen het ingestelde bereik houdt. De elektrische aandrijving uit de AMV(E)-serie regelt vervolgens het debiet traploos van nul tot het ingestelde maximum, afhankelijk van de vraag van de ECL-regeling of een andere regelaar. De regelkarakteristiek is logaritmisch met een klepautoriteit van 1 (100%) over het volledige instelbereik.
Technische parameters – AVQM PN 25 DN 20 (003H6751):
De AVQM PN 25 DN 20 is compatibel met de Danfoss-aandrijvingen AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 33, AMV(E) 23 SU, AMV 20 SL, AMV 23 SL en AMV 30 SL. De aandrijvingen AMV 150, AMV(E) 10 en AMV(E) 13 zijn uitsluitend bedoeld voor de DN 15-variant. De aandrijvingen worden apart besteld; de AVQM-regelaar wordt compleet gemonteerd geleverd, inclusief impulsleiding tussen de klep en de membraanaandrijving.
Ja, de AVQM PN 25 kan zowel in de aanvoer- als in de retourleiding worden geïnstalleerd. Het datablad vermeldt toepassingsschema’s voor beide posities (flow mounting en return mounting). De installatievoorschriften voor de elektrische aandrijving moeten in acht worden genomen – de toegestane montageposities van de aandrijving zijn vastgelegd in het afzonderlijke datablad daarvan.
Het maximale debiet wordt mechanisch ingesteld door de positie van de instelbare debietbegrenzer aan te passen. De instelling kan worden uitgevoerd met behulp van het insteldiagram uit het slag-debietschema (onderdeel van de installatiehandleiding) of rechtstreeks door debietmeting met een calorimeter. Voor DN 20 met kVS 6,3 m³/h komt het maximale debiet overeen met een slag van circa 7 mm – het gedetailleerde schema slag × debiet maakt deel uit van de installatiehandleiding die bij het product wordt geleverd.
Ja, de AVQM PN 25 is goedgekeurd voor circulatiewater en glycolwater met een glycolgehalte tot 30%. De mediumtemperatuur mag binnen het bereik van 2–150 °C liggen en de pH van het systeem moet tussen 7 en 10 worden gehouden. Buiten deze parameters raadt de fabrikant toepassing niet aan en moet overleg met de leverancier plaatsvinden.
Ja, Danfoss levert servicekits voor de AVQM PN 25. Voor DN 20 zijn beschikbaar: de klepinzet met kVS 6,3 m³/h (code 003H6996), de regelklepinzet (code 003H6891) en de membraanaandrijving (code 003H6841). Controleer de beschikbaarheid van specifieke onderdelen bij de leverancier.
