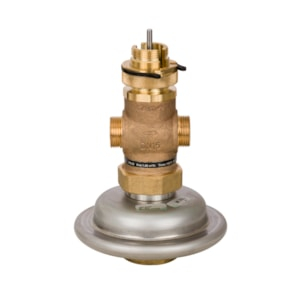

Debietregelaar Danfoss AVQM PN 25 DN 25 G 1 1/4" combineert een regelafsluiter met automatische debietregeling in één behuizing. Zorgt voor een constant debiet in verwarmings- en koelsystemen met een debiet van 0,2 tot 4,5 m³/h. Meer informatie
Op bestelling
| Aansluitmaat | G 1 1/4" |
| Afmeting (DN) | DN 25 |
| Druk | PN 25 |
| Max. bedrijfsdruk | 25 bar |
| Mediumtemperatuur | 2...150 °C |
| Gewicht | 3.07 kg |
Danfoss AVQM PN 25 is een zelfwerkende debietregelaar met geïntegreerde regelklep. Het apparaat combineert de functie van debietbegrenzer en regelklep in één compacte behuizing – zonder externe voeding houdt het de ingestelde doorstroming op een constante waarde, ongeacht schommelingen in de verschildruk in het systeem. De uitvoering DN 25 G 1¼" (code 003H6752) is bedoeld voor schroefdraadaansluiting en dekt debieten van 0,2 tot 4,5 m³/h.
De AVQM is ontworpen voor stadsverwarmings- en koelinstallaties, waar een nauwkeurige hydraulische inregeling van de afzonderlijke takken essentieel is voor een correcte werking. Typische toepassingen zijn fan-coilunits, klimaatinstallaties, afleversets en warmtewisselaarstations of industriële processen met een vereiste voor een stabiel mediumdebiet. De regelaar kan zowel in de aanvoer- als in de retourleiding van het systeem worden gemonteerd.

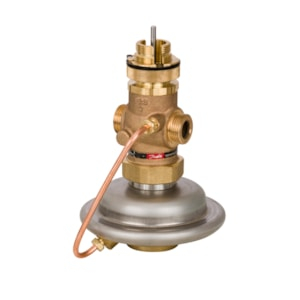

De regelaar werkt volgens een zelfwerkend principe – de drukval over de instelbare debietbegrenzer wordt via een impulsleiding rechtstreeks overgebracht op het regelmembraan van de servoaandrijving. Bij een stijging van de verschildruk sluit de klep, bij een daling opent deze, en zo wordt het ingestelde maximale debiet Qmax gehandhaafd zonder enige externe voeding. In combinatie met een Danfoss AMV(E)-elektrische aandrijving en een ECL-regelaar maakt de AVQM modulerende debietregeling mogelijk van nul tot het ingestelde maximum, en helpt zo energiebesparingen in het gehele systeem te realiseren.
Technische parameters (DN 25, code 003H6752):

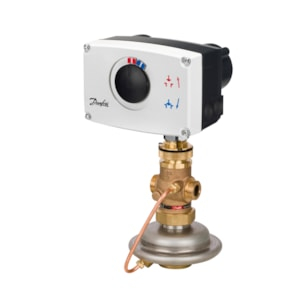

Voor de basisfunctie van automatische debietbegrenzing op de ingestelde Qmax-waarde is geen elektrische aandrijving nodig – de regelaar werkt zelfwerkend zonder externe voeding. Een AMV(E)-elektrische aandrijving is nodig wanneer u het debiet modulerend wilt regelen van nul tot het ingestelde maximum, bijvoorbeeld op basis van een signaal van een bovenliggende ECL-regelaar. De elektrische aandrijving moet altijd afzonderlijk worden besteld.
Voor de DN 25-uitvoering zijn aandrijvingen uit de series AMV(E) 20, AMV(E) 23, AMV(E) 23 SU, AMV(E) 30 en AMV(E) 33 geschikt, inclusief de SL-varianten met slagbegrenzing. De combinatie van AVQM met aandrijvingen AMV(E) 23 (SL) of AMV(E) 33 (SL) is goedgekeurd volgens de norm DIN EN 14597 voor regel- en beveiligingsapparatuur van thermische installaties. Aandrijvingen AMV 150, AMV(E) 10 en AMV(E) 13 kunnen alleen worden gebruikt voor de DN 15-variant.
De gewenste Qmax wordt ingesteld door de positie van de instelbare debietbegrenzer direct op de klep te wijzigen. De instelling wordt uitgevoerd met behulp van het insteldiagram uit de installatiehandleiding, of met gebruik van een warmtemeter direct tijdens bedrijf. De regelaar wordt compleet voorgemonteerd geleverd, inclusief impulsleiding tussen de klep en de servoaandrijving.
Voor de DN 25-variant zijn laseinden (003H6910), schroefdraadeinden met conische buitendraad R 1" (003H6904) en flenseinden PN 25 (003H6917) beschikbaar. Als reserveonderdelen zijn er de klepinzet 003H6867 (kVS 8,0 m³/h) en de regelklepinzet 003H6892. Daarnaast is een vervangende servoaandrijving beschikbaar voor instelling van ΔpMCV 0,2 bar (003H6841).
De AVQM-regelaar kan in zowel de aanvoer- als de retourleiding worden gemonteerd. Voor de inbouwpositie van de AMV(E)-elektrische aandrijving gelden de beperkingen die in het datablad van de betreffende aandrijving zijn vermeld – deze moeten vóór montage worden gecontroleerd. Het AVQM-datablad bevat toepassingsschema’s voor indirect aangesloten verwarmingsinstallaties met montage in zowel de aanvoer- als de retourtak.
