De Danfoss AVQM-debietregelaar met geïntegreerde regelklep is een zelfwerkend apparaat dat voornamelijk is bedoeld voor toepassingen in stadsverwarmings- en stadskoelsystemen. Meer informatie
Op bestelling
| Aansluiting | Buitendraad |
| Aansluitmaat | G 1 3/4" |
| Afmeting (DN) | DN 32 |
| Druk | PN 25 |
| Drukbereik | 16 bar |
| Gewicht | 5.90 kg |

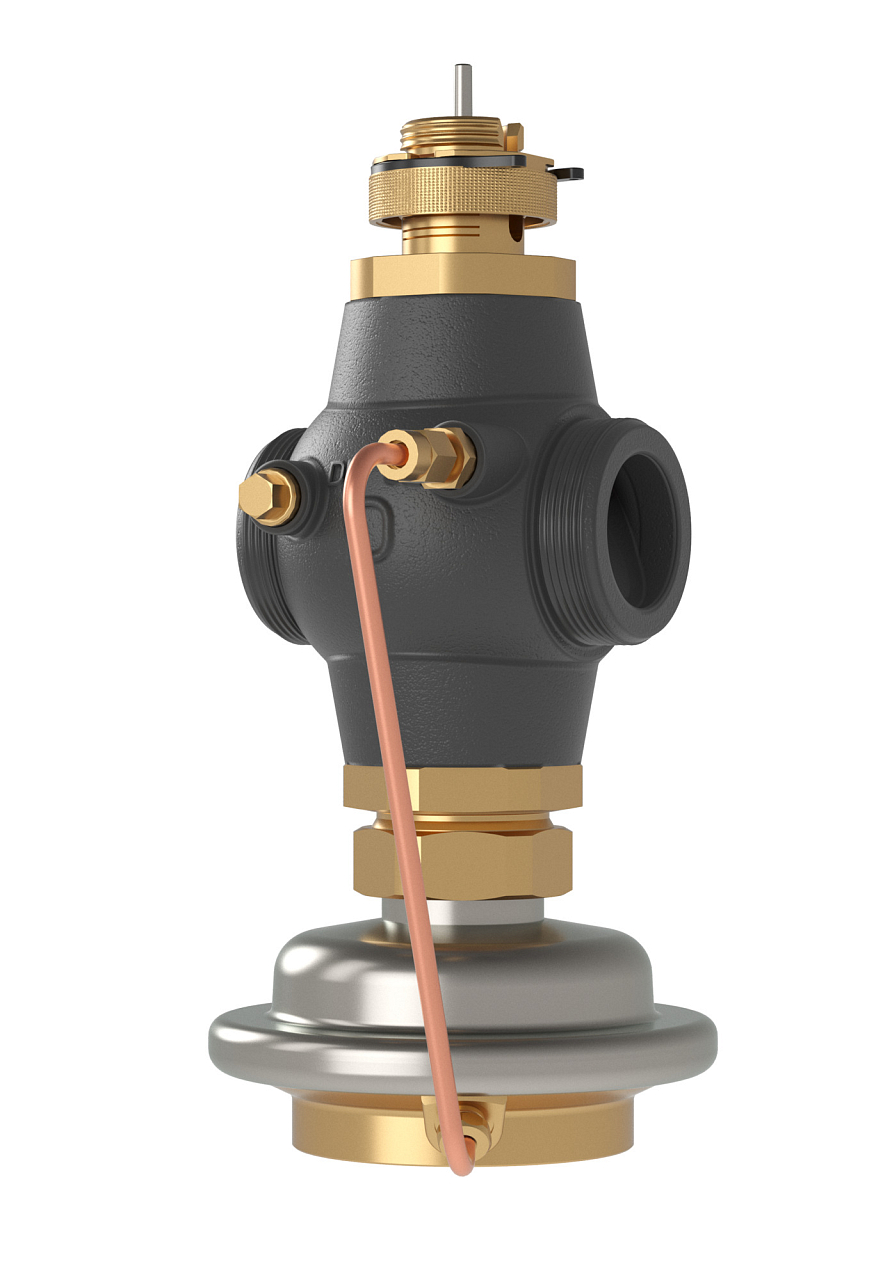

Danfoss AVQM (PN 25) DN 32 is een direct werkende debietregelaar met geïntegreerde regelklep voor stadsverwarmings- en stadskoelsystemen. Hij voorkomt automatisch dat het ingestelde maximale debiet wordt overschreden, ongeacht schommelingen in de verschildruk in het net. In combinatie met Danfoss AMV(E)-elektrische aandrijvingen en ECL-regelaars maakt hij volledige automatisering en regeling op afstand van het debiet van verwarmings- of koelwater mogelijk.
De klep is primair bedoeld voor indirect aangesloten stadsverwarmings- en stadskoelsystemen, waar het nodig is een constant debiet op elk afnamepunt te handhaven, ongeacht de drukverhoudingen in het primaire distributienet. Hij is toepasbaar als regelunit in afleversets voor appartementen, in commerciële en industriële gebouwen en in uitgebreide warmtedistributienetten. Installatie is mogelijk zowel in de aanvoer als in de retourleiding, in elke gewenste montagepositie van de klep. De aansluiting G 1 3/4" (DIN ISO 228/1) maakt directe inbouw in een leidingnet met schroefdraad mogelijk.
AVQM werkt volgens het principe van drukgecompenseerde debietregeling: een instelbare debietbegrenzer creëert een verschildruk die via een impulsleiding inwerkt op het regelmembraan en de servoaandrijving. Bij een stijging van de verschildruk in het net sluit de klep verder, bij een daling opent zij – zo blijft het debiet stabiel over het volledige ingestelde bereik (Qmin 0,4 m³/h tot Qmax 10 m³/h voor DN 32). De regelklep met logaritmische karakteristiek en een autoriteit van 100% is voorbereid voor aansluiting van een AMV(E)-aandrijving en een ECL-regelaar. De combinatie met AMV(E) 13-, AMV(E) 23 (SL)- of AMV(E) 33 (SL)-aandrijvingen voldoet aan DIN EN 14597.
Technische parameters – DN 32 (003H6753):
AVQM kan zowel in de aanvoer als in de retourleiding worden geïnstalleerd – de hydraulische werking van de klep is niet afhankelijk van de montagezijde. Wel moet de montagepositie van de elektrische AMV(E)-aandrijving volgens het eigen datablad worden aangehouden, omdat de aandrijving in een toegestane oriëntatie moet worden gemonteerd.
Voor DN 32 zijn de aandrijvingen AMV 20, AMV 30, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33, AMV(E) 23 SU en de uitvoeringen met slagbegrenzing AMV 20 SL, AMV 23 SL, AMV 30 SL compatibel. De aandrijvingen AMV 150, AMV(E) 10 en AMV(E) 13 zijn uitsluitend bedoeld voor DN 15. De combinatie van AVQM DN 32 met AMV(E) 23 (SL) of AMV(E) 33 (SL) voldoet aan DIN EN 14597.
Het maximale debiet wordt ingesteld door de positie van de instelbare debietbegrenzer te wijzigen (onderdeel nr. 2 volgens het montageschema). Voer de instelling uit met behulp van het insteldiagram uit de montagehandleiding, of nauwkeuriger met gebruik van een externe warmtemeter. De elektrische AMV(E)-aandrijving moet apart worden besteld – deze wordt niet met de regelaar meegeleverd.
De klep is uitsluitend bedoeld voor circulatiewater en waterige glycoloplossingen met een concentratie tot 30%. Mediumtemperatuur 2–150 °C, pH 7–10. AVQM is niet bedoeld voor stoom, stookolie of agressieve vloeistoffen.
Ja. Voor DN 32 (dezelfde sets gelden ook voor DN 40 en DN 50) zijn beschikbaar: klepinzetstuk (code 003H6868, kVS 12,5 m³/h) en regelklepinzetstuk (code 003H6885). De servoaandrijving is afzonderlijk verkrijgbaar onder code 003H6841.
