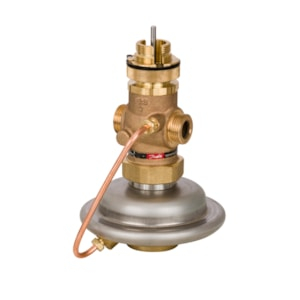

De Danfoss AVQM PN 25 DN 15 G 3/4" debietregelaar combineert een regelklep met automatische debietregeling in één behuizing. Hij zorgt voor een constant debiet in verwarmings- en koelsystemen met een debiet van 0,07 tot 2,4 m³/h. Meer informatie
Op bestelling
| Aansluitmaat | G 3/4" |
| Afmeting (DN) | DN 15 |
| Druk | PN 25 |
| Max. bedrijfsdruk | 25 bar |
| Mediumtemperatuur | 2...150 °C |
| Gewicht | 2.85 kg |

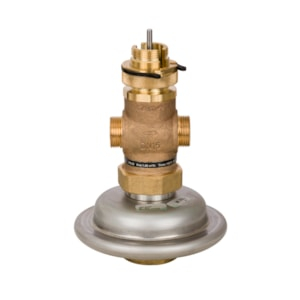

Danfoss AVQM (003H6750) is een direct werkende debietregelaar met geïntegreerde regelklep voor stadsverwarmings- en koelinstallaties. In één compacte behuizing vervult hij twee functies: hij begrenst automatisch het debiet tot de ingestelde maximale waarde en maakt tegelijkertijd een traploze debietregeling met een elektrische aandrijving mogelijk. Deze uitvoering DN 15 G 3/4" dekt debieten van 0,07–2,4 m³/h bij een nominale druk van PN 25.
De AVQM is bedoeld voor indirect aangesloten verwarmings- en koelsystemen in appartementsgebouwen, commerciële gebouwen en industriële objecten. Typisch wordt hij geïnstalleerd op aftakkingen van stijgleidingen, achter verdelers of vóór fan-coils en warmtewisselaars. De klep kan zowel in de aanvoer- als in de retourleiding worden gemonteerd. Geschikt voor circulatiewater of glycolwater met een concentratie tot 30% bij een pH van 7–10.
Het debiet veroorzaakt een drukval over de instelbare debietbegrenzer. De resulterende drukwaarden worden via een impulsleiding overgebracht naar een membraanhuis, dat de begrenzer verplaatst – bij toenemende verschildruk sluit de klep, bij afnemende opent deze. Het maximale debiet blijft zo constant over het volledige werkbereik van de verschildruk van 0,2–1,5 bar, zonder dat ingrijpen van de gebruiker nodig is. De AMV(E)-aandrijving werkt vervolgens van nul tot het ingestelde maximum, afhankelijk van de eisen van de ECL-regelaar of een ander bovenliggend systeem.
Technische parameters (DN 15, code 003H6750):

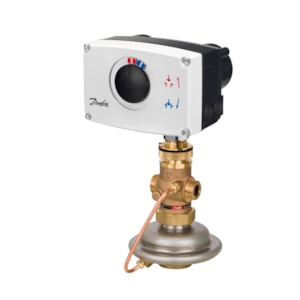

De functie voor automatische debietbegrenzing (hydraulische inregeling) werkt ook zonder aandrijving – de klep houdt het debiet puur mechanisch onder de ingestelde maximale waarde. Voor traploze debietregeling over het volledige bereik van 0–Qmax is echter een elektrische AMV(E)-aandrijving vereist. Deze moet apart worden besteld. Compatibel zijn de aandrijvingen AMV(E) 10, AMV(E) 13, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33 en AMV 150.
De AVQM kan zowel in de aanvoer- als in de retourleiding worden geïnstalleerd. De specifieke montagepositie van de elektrische AMV(E)-aandrijving moet worden aangehouden volgens het datablad van de betreffende aandrijving – Danfoss geeft de toegestane posities van de aandrijving aan afhankelijk van de mediumtemperatuur.
Het maximale debiet wordt ingesteld door de debietbegrenzer direct op het klephuis te verdraaien. De instelprocedure is gebaseerd op het insteldiagram in de meegeleverde installatiehandleiding; eventueel kan ook een warmtemeter worden gebruikt om het ingestelde debiet te controleren. Deze uitvoering (003H6750) dekt een Qmax-bereik tot 2,4 m³/h.
Ja, de AVQM is constructief geschikt gemaakt voor gebruik met glycolwater met een concentratie tot 30%. De pH van het medium moet binnen het bereik van 7–10 liggen. Voor hogere concentraties glycolmengsel of andere media moet de compatibiliteit bij de fabrikant worden gecontroleerd.
Danfoss biedt servicekits afzonderlijk aan voor zowel het klepinzetstuk (code 003H6865 voor kVS 4,0 m³/h) als voor het regelklepinzetstuk (003H6890). Als optionele accessoires zijn laseinden (003H6908 voor DN 15), draadeinden R 1/2" (003H6902) en flenseinden (003H6915) beschikbaar. De elektrische aandrijving moet afzonderlijk worden besteld volgens het gewenste AMV(E)-type.
