Danfoss AVQM is een direct werkende debietregelaar met geïntegreerde regelklep, ontwikkeld voor gebruik in stadsverwarmings- en stadskoelsystemen. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 40 |
| Afmeting (DN) | DN 40 |
| Druk | PN 25 |
| Gewicht | 11.75 kg |

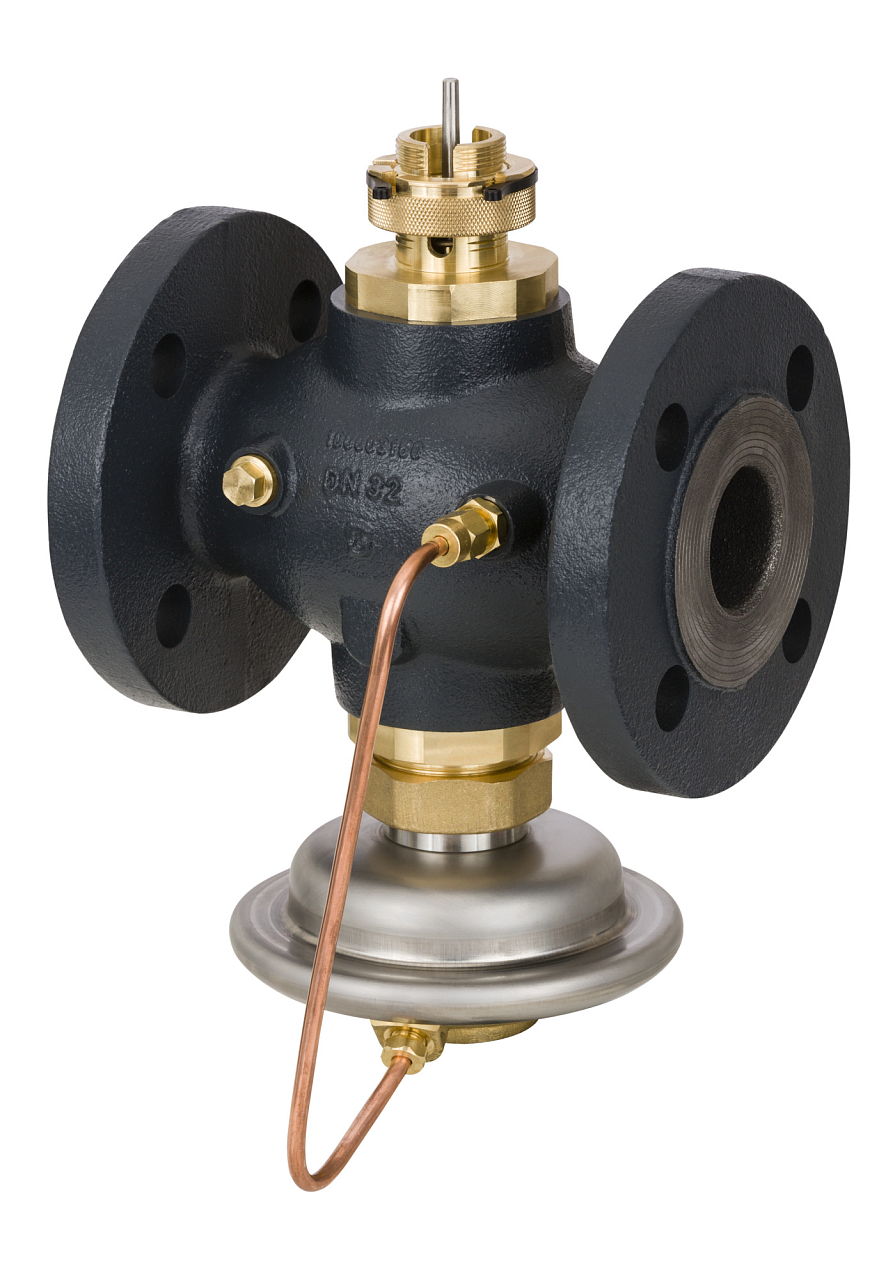

Danfoss AVQM PN 25 DN 40 (code 003H6757) is een zelfwerkende debietregelaar met geïntegreerde regelklep, bedoeld voor warmte- en koudevoorzieningssystemen. Hij combineert een instelbare hydraulische begrenzer van het maximale debiet en een regelklep in één behuizing. De elektrische aandrijving AMV(E) zorgt voor een traploze regeling van het debiet van nul tot de ingestelde Qmax, terwijl de debietbegrenzing zelf zonder externe voeding werkt – volledig op hydraulisch principe.
De klep is bedoeld voor afleversets en warmtewisselaarstations voor warmte- (stadsverwarming) en koudevoorziening. Hij wordt gemonteerd in de aanvoer- of retourleiding van het secundaire circuit, waar hij bewaakt dat het debiet de ingestelde waarde Qmax niet overschrijdt – ongeacht de actuele drukverhoudingen in de rest van het systeem. Zo voorkomt hij hydraulische onbalans in het netwerk bij schommelingen van de verschildruk of bij het openen van extra aftakkingen. De AVQM is geschikt voor nieuwe installaties en voor renovatie van bestaande afleversets, waar hij afzonderlijke inregel- en regelafsluiters kan aanvullen of vervangen.
Het vloeistofdebiet veroorzaakt een drukval over de instelbare smoorklepbegrenzer. De resulterende drukken worden via een impulsleiding naar de membraankamer van de aandrijving geleid, waar een ingebouwde veer de verschildruk over de begrenzer constant houdt – zo wordt het debiet automatisch begrensd op de ingestelde waarde Qmax zonder elektrische energie. De elektrische aandrijving AMV(E) (apart te bestellen) moduleert het debiet traploos van nul tot dit ingestelde maximum op basis van het signaal van de ECL-regelaar. De combinatie met aandrijvingen AMV(E) 13, AMV(E) 23 of AMV(E) 33 is gecertificeerd volgens DIN EN 14597.
Technische parameters – AVQM PN 25 DN 40 (003H6757):
Nee. De debietbegrenzer is zelfwerkend – hij werkt volledig op hydraulisch principe (verschildruk + membraan + veer) en heeft voor zijn werking geen energie nodig. Alleen de AMV(E)-aandrijving, die het debiet van nul tot de ingestelde Qmax moduleert, heeft elektrische voeding nodig. Als de voeding van de aandrijving uitvalt, voorkomt de hydraulische begrenzer nog steeds dat het ingestelde maximale debiet wordt overschreden.
Voor DN 40 zijn de aandrijvingen AMV(E) 20, AMV(E) 30, AMV(E) 23 en AMV(E) 33 compatibel, inclusief varianten met terugstelveer (SL) en met slagbegrenzing. De aandrijvingen AMV 150, AMV(E) 10 en AMV(E) 13 zijn uitsluitend bedoeld voor DN 15. De aandrijving voor klep 003H6757 moet apart worden besteld – de klep wordt compleet voorgemonteerd geleverd, inclusief impulsleiding.
Ja. De datasheet van Danfoss vermeldt aansluitschema’s voor beide posities – montage in de aanvoerleiding (flow mounting) en in de retourleiding (return mounting). Bij de installatie moet de op het klephuis aangegeven stromingsrichting worden aangehouden. Ook voor de positie van de AMV(E)-aandrijving gelden toegestane montageoriëntaties zoals beschreven in de betreffende datasheet van de aandrijving.
Het maximale debiet wordt mechanisch ingesteld – door de positie van de smoorklepbegrenzer in de klep te wijzigen. De instelling gebeurt volgens het debietdiagram in de montagehandleiding van Danfoss, of direct tijdens bedrijf met behulp van een warmtemeter. Voor de DN 40-flensuitvoering is het instelbare bereik Qmin 0,8 m³/h tot Qmax 12 m³/h. De klep wordt compleet voorgemonteerd geleverd; de debietinstelling wordt door de installateur uitgevoerd bij de inbedrijfstelling van het station.
De elektrische aandrijving AMV(E) moet altijd apart worden besteld. De flensuitvoering DN 40 (PN 25, EN 1092-2) vereist geen verloopstukken of aansluitstukken – de klep wordt direct op de leidingflenzen gemonteerd. Als serviceonderdelen zijn vervangende begrenzerinzetten beschikbaar (code 003H6868 voor DN 32–50) en vervangende regelklepinzetten (003H6885). Voor het borgen van de debietinstelling is een borgring beschikbaar (003G6400, verpakking 5 stuks).
