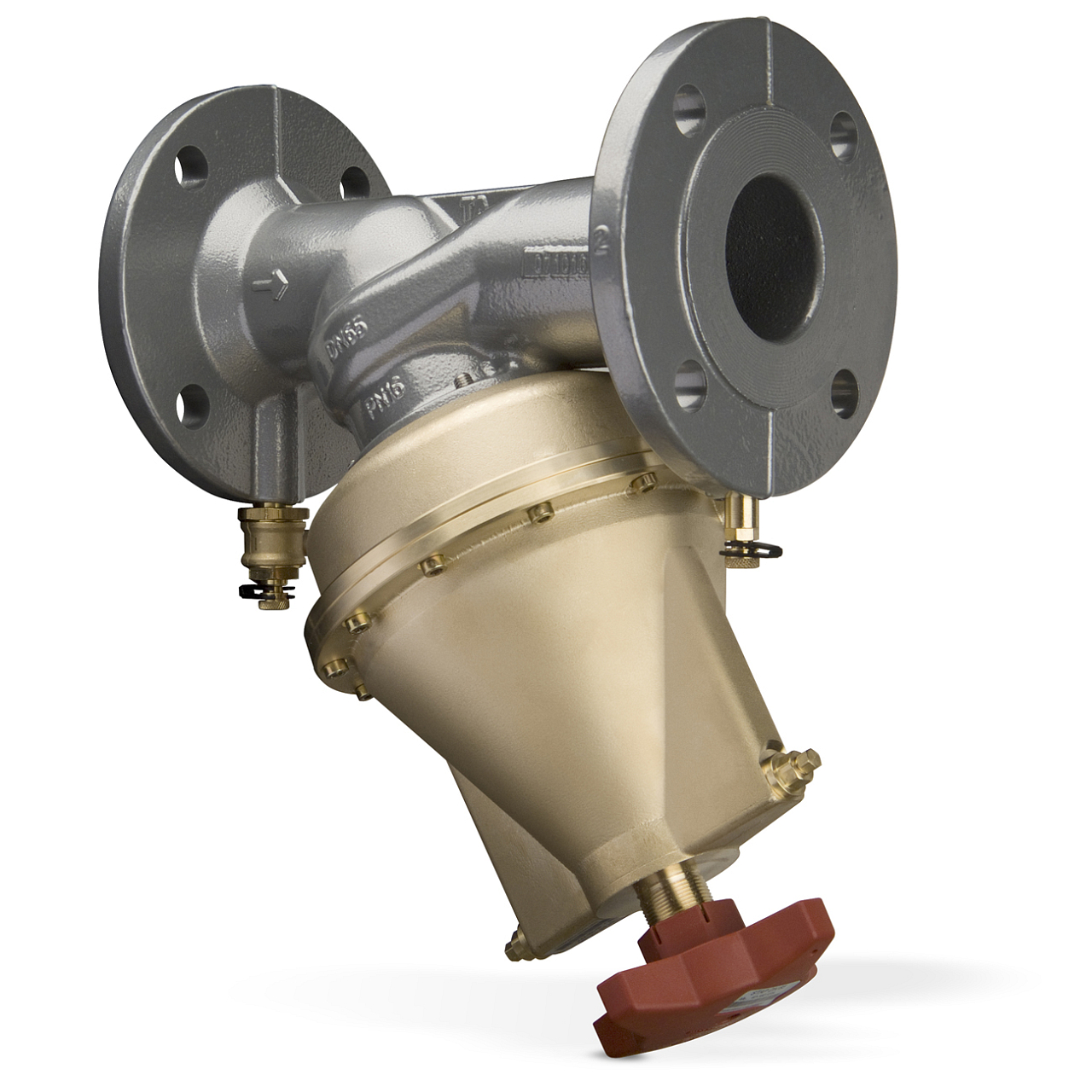

Drukverschilregelaar voor gesloten circuits van verwarmings- of koelsystemen. Helpt regelkleppen te beschermen tegen drukschommelingen en balanceert systemen om een constante drukverschil te behouden. De regelaars kenmerken zich door hoge precisie en compacte afmetingen, die een breed scala aan aansluitmogelijkheden bieden. Installatie in het systeem en inbedrijfstelling is zeer eenvoudig en overzichtelijk. De regelaar is voorzien van een afsluitfunctie die het onderhoud vereenvoudigt. De meetnippel zorgt voor hoge precisie bij het balanceren.

Constructie

1. instelling ΔpL (5 mm inbussleutel)
2. afsluiting
3. capillair aansluiting, lagere druk
4. ontluchting - aansluiting voor meetnippel STAP - capillair aansluiting, hogere druk
5. meetnippel
6. openen/sluiten van het druksignaal aan de lage drukzijde

Eigenschappen

• druk PN 16
• lengte capillair 1 m
• maximaal drukverschil 350 kPa
• instelbereik vanuit de fabriek 20-80 kPa
• flens
• nominale diameter DN 100
• werktemperatuurbereik -10...120 °C
• debiet 110 m³/h
