Parameters en catalogi

Aansluitmaat	M28 x 1,5
Instelbereik	5...35 °C
Lengte	96 mm
Uitvoering	Draadloos
Voeding	2x AA 1,5 VDC
Gewicht	0.30 kg

Radiatorknoppen HR93EE-M28x1,5 worden uitsluitend geleverd met adapters voor aansluiting op M28x1,5-ventielen. Deze ventielen zijn geschikt voor radiatorkranen van fabrikanten zoals Comap, Herz, enz.

Voor de knoppen kunnen afzonderlijk adapters worden bijgekocht voor radiatoren van andere fabrikanten, zoals bijvoorbeeld M30x1,5.

Let op: Als het product wordt gekoppeld aan een oudere Evotouch-regelaar, moet de firmware handmatig worden bijgewerkt. Stuur het MAC-adres en de CRC-code van de regelaar rechtstreeks naar lukes@bola.cz.

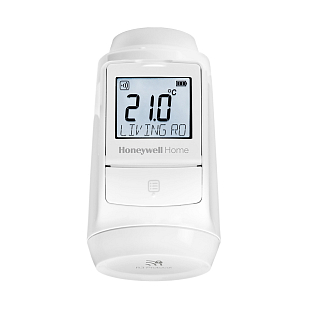

Honeywell Home HR93EE is een draadloze elektronische thermostatische radiatorknop voor radiatoren, bedoeld voor het evohome-zonesysteem. De knop meet de temperatuur in de ruimte en regelt op basis van de instellingen van de regelunit de radiatorkraan. Met de regelunit communiceert hij bidirectioneel en versleuteld op de frequentie 868 MHz. De EE-versie biedt keuze uit de volgende displaytalen: Tsjechisch, Slowaaks, Pools, Hongaars, Roemeens en Bulgaars.

Waar u de knop kunt gebruiken

De knop is bedoeld voor appartementen en eengezinswoningen met radiatorverwarming, waar u de temperatuur in elke ruimte afzonderlijk wilt regelen. In het evohome-systeem kan elke zone een eigen programma hebben met maximaal 6 tijd- en temperatuurperioden per dag. De programma’s worden ingesteld in de regelunit en door de knop overgenomen. Het bereik van de draadloze communicatie is 30 m in woongebouwen. De HR93 vervangt het vorige model HR92 en is geschikt voor zowel een nieuwe evohome-installatie als een bestaand systeem.

Honeywell HR93-knop gemonteerd op een radiator

Belangrijkste kenmerken

Kantelbaar verlicht display

Het display van 30 × 26 mm kan in een goed afleesbare stand worden gekanteld of plat worden neergeklapt. Het licht op na het indrukken van een knop of na het draaien aan de bedieningsknop. Het toont de gewenste of gemeten temperatuur, statussymbolen en een tekstregel van 9 tekens met de naam van de ruimte of de ingestelde parameter. De van de regelunit overgenomen temperatuur kunt u op elk moment handmatig wijzigen met de draaiknop. Een naderende batterijontlading wordt op tijd op het display aangegeven.

Montage en koppeling

De knop wordt aangesloten op thermostatische ventielen met M28 × 1,5-schroefdraad. Eerst wordt de montageadapter op het ventiel geschroefd, daarna wordt de knop erop geschoven en vastgeklikt. Voor ventielen met een andere aansluiting wordt een adapter gebruikt. Het koppelen met de regelunit verloopt snel en daarna toont de knop op het display de sterkte van het draadloze signaal, zodat de kwaliteit van de verbinding direct ter plaatse kan worden gecontroleerd.

Keuze van adapter voor montage van de HR93-knop op een radiatorkraan

Inhoud van de verpakking:

Thermostatische radiatorknop HR93 met montageadapter M28 × 1,5
Batterijen: 2× AA (LR6) 1,5 V
Opzetstuk voor displaypositionering
Installatiehandleiding

Technische parameters en instellingen:

Afmetingen: 60 × 54 × 96 mm
Materiaal: PC, glanzend wit oppervlak
Beschermingsgraad: IP30
Aansluiting op ventiel: M28 × 1,5
Voeding: 2× alkaline AA-batterij (LR6) 1,5 V, levensduur ca. 2 jaar
Instelbereik temperatuur: 5–35 °C
Temperatuursensor: ingebouwde NTC, bedrijfsbereik 0–35 °C
Display: verlicht, kantelbaar, 30 × 26 mm, tekst 9 tekens
Communicatie: SRD 868–870 MHz, max. 25 mW, bereik 30 m in woongebouwen
Bedrijfsomgeving: −20 tot 50 °C, 10–90 % r.v. (niet-condenserend)
Certificering: CE, RED 2014/53/EU, RoHS 2011/65/EU

Instelbare bedrijfsparameters:
- taalkeuze
- in-/uitschakelen van de displayverlichting
- gevoeligheid van de reactie op een open raam
- ventielslag
- kalibratie van de ingebouwde temperatuursensor

Veelgestelde vragen

Is de HR93 compatibel met een oudere evohome-regelunit?

Ja, de HR93 kan ook worden gebruikt als vervanging voor de HR92-knop in een bestaand evohome-systeem. Bij koppeling met een oudere Evotouch-regelaar moet de firmware echter handmatig worden bijgewerkt. Stuur ons het MAC-adres en de CRC-code van de regelaar naar lukes@bola.cz.

Op welke radiatorkranen kan ik de knop monteren?

Direct op ventielen met M28 × 1,5-schroefdraad, bijvoorbeeld Comap en Herz. Voor ventielen met M30 × 1,5-schroefdraad, Danfoss RA, Caleffi, Danfoss RAV en RAVL moet de bijbehorende adapter apart worden aangeschaft.

Waarin verschilt de HR93 van de vorige HR92-knop?

De HR93 communiceert met de regelunit via het nieuwe versleutelde R3-protocol, dat voldoet aan de actuele wettelijke eisen voor de beveiliging van draadloze apparaten. De voeding blijft op batterijen; een externe voeding voor de knop is niet aanwezig.

Hoe lang gaan de batterijen mee?

De fabrikant geeft een levensduur van ongeveer 2 jaar op voor twee alkaline AA-batterijen. Een naderende ontlading wordt tijdig op het display weergegeven.

De knop geeft een andere temperatuur aan dan in de ruimte. Kan dat worden gecorrigeerd?

Ja. Onder de bedrijfsparameters van de knop bevindt zich een kalibratie van de ingebouwde temperatuursensor, waarmee de afwijking kan worden gecorrigeerd.

Kan de knop tegen diefstal worden beveiligd?

Ja, zowel de batterijen als de volledige knop kunnen worden beveiligd. Voor veeleisendere omgevingen, zoals scholen, kantoren of gemeenschappelijke ruimtes, is de antivandaalbehuizing AVS90 beschikbaar.
