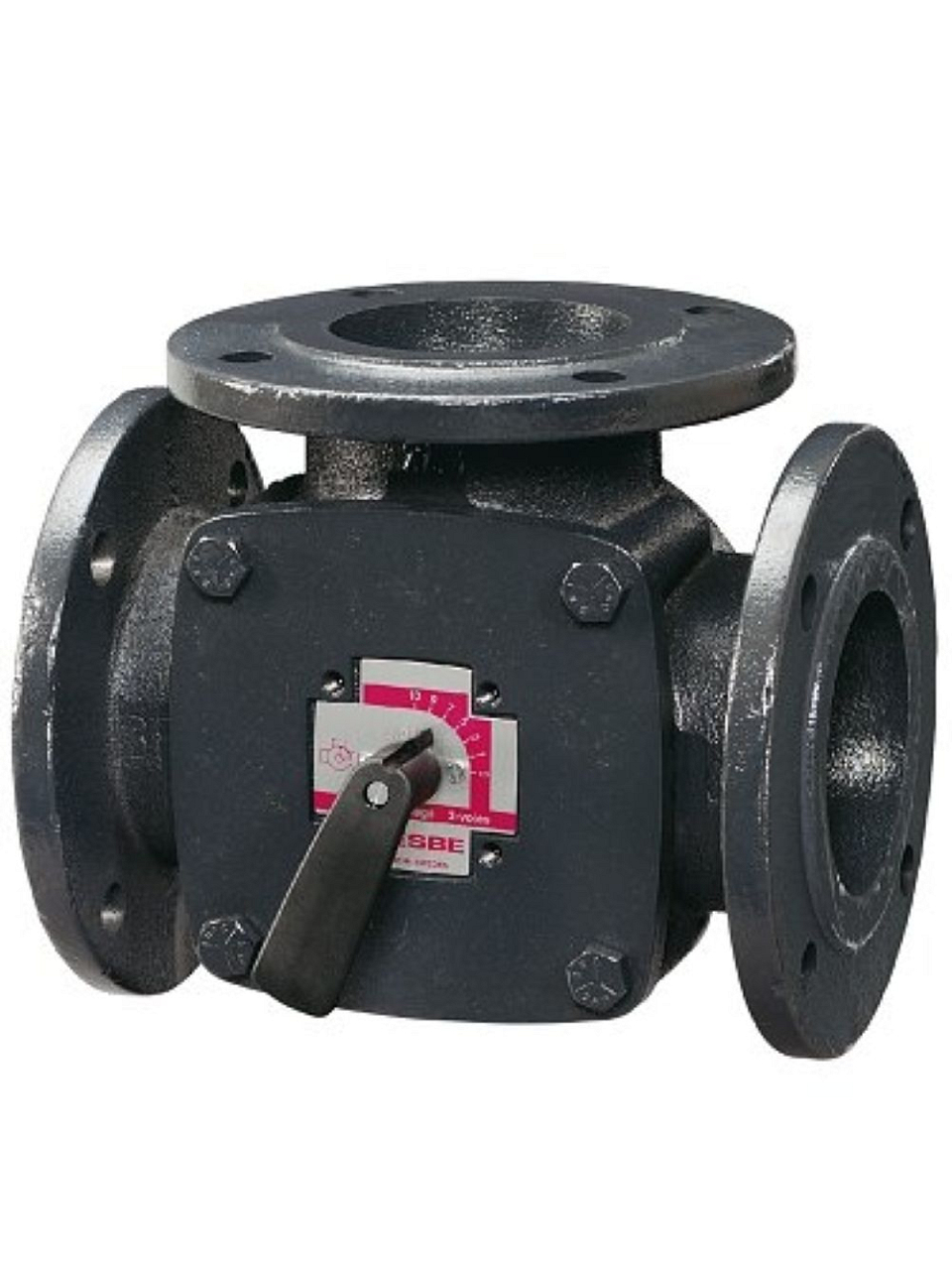

Driewegmengklep ESBE 3F 150 met flensaansluiting PN6 voor mengen en omschakelen in verwarmings- en koelinstallaties. Huis van gietijzer, DN150, Kvs 400, max. mediumtemperatuur 110 °C. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Flens |
| Aansluitmaat | DN 150 |
| Debiet | 400 m3/u |
| Druk | PN 6 |
| Temperatuur | -10...110 °C |
| Type klep | Mengventiel |
| Gewicht | 36.10 kg |
ESBE 3F 150 is een driewegmengklep met flensaansluiting PN6 uit de ESBE 3F-serie. Deze dient voor het mengen of omschakelen van de doorstroming in verwarmings- en koelsystemen, in uitvoering DN150 met Kvs 400.
De klep is bedoeld voor verwarmings- en koelinstallaties waar de temperatuur geregeld moet worden door twee mediastromen te mengen of de doorstroming tussen twee circuits om te schakelen. Dankzij de flensaansluiting PN6 en de maat DN150 is deze geschikt voor grotere installaties – warmtewisselaarstations, ketelruimtes of omvangrijkere verwarmingssystemen in gebouwen. Het gietijzeren huis is geschikt voor media volgens de norm VDI 2035, inclusief mengsels van water met glycol (tot 50%) of ethanol (tot 28%).
De klep werkt in twee modi – bij mengen voegt deze twee ingaande stromen samen tot één uitgaande stroom, bij omschakelen verdeelt deze juist één ingaande stroom over twee uitgaande stromen. De lekkage in gesloten stand bedraagt max. 1,5% bij mengen en max. 1,0% bij omschakelen. De bedieningsspindel heeft een afgeplatte bovenzijde die samen met de indicator op de knop de stand van de huls aangeeft.
Technische specificaties (ESBE 3F 150):
De klep heeft een flensaansluiting PN6 volgens EN 1092-2, passend bij de afmetingen van flensleidingen PN6.
De klep is constructief afgestemd op ESBE-servomotoren en regelaars; bijvoorbeeld de ARC300-servomotor met een koppel van 30 Nm is direct bedoeld voor kleppen DN100–150.
De 3F-serie bestrijkt het bereik van DN20 tot DN150 met Kvs-waarden van 12 tot 400. Het beschreven model 3F 150 is de grootste variant met DN150 en Kvs 400.
De klep is bedoeld voor verwarmingswater volgens de norm VDI 2035, water-glycolmengsels tot 50% of mengsels met ethanol tot 28%, binnen een temperatuurbereik van −10 tot +110 °C.
Ja, voor maat DN150 is het complete binnenwerk K6-S (art.nr. 17002100) beschikbaar, evenals de bedieningshendel (art.nr. 98080120) als vervanging voor de oudere bedieningsknop.
