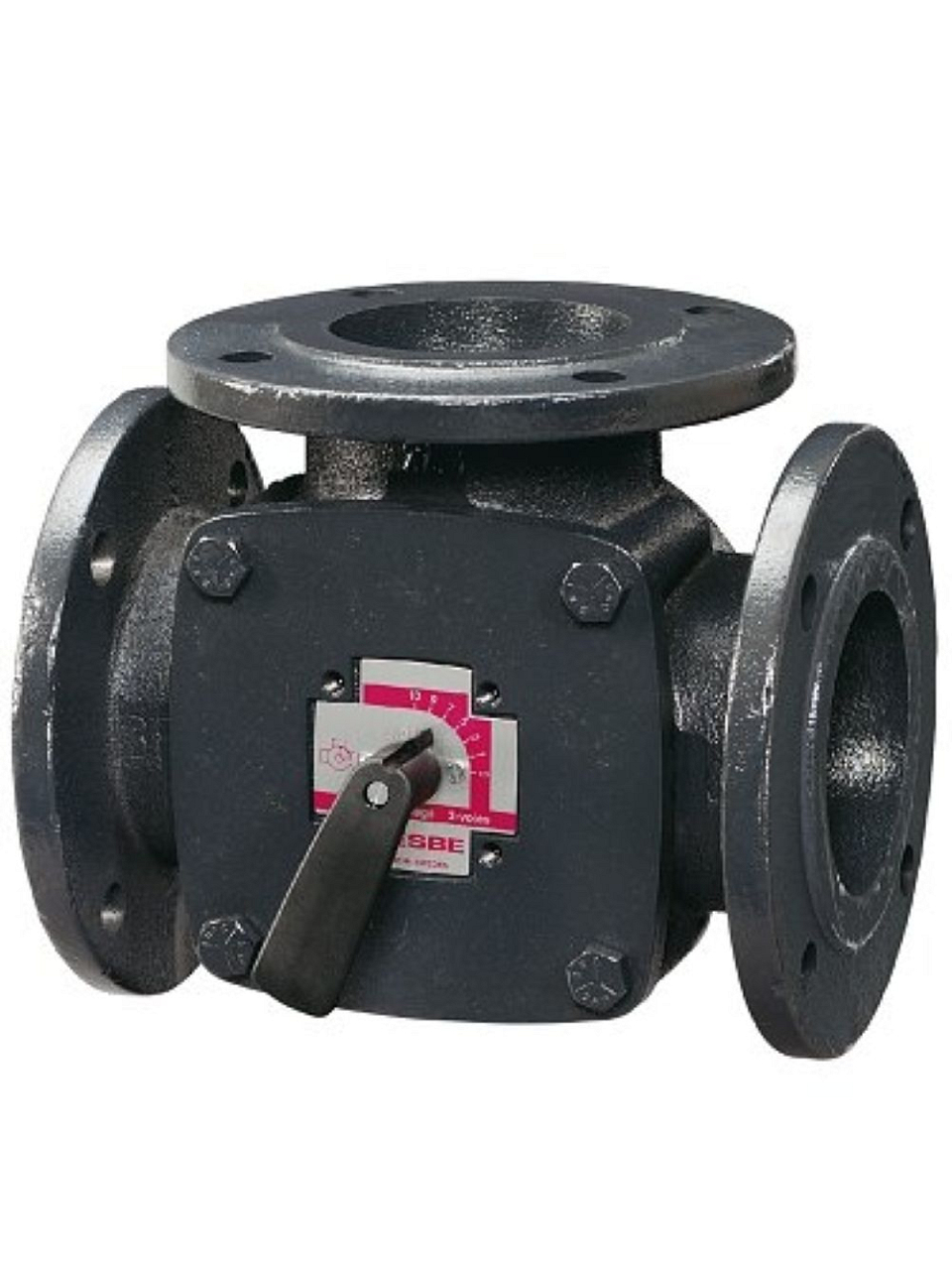

Driewegmengklep ESBE 3F 32 met flens PN6 voor mengen en omschakelen in verwarmings- en koelinstallaties. Gietijzeren behuizing, DN32, Kvs 28, mediumtemperatuur tot 110 °C. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Flens |
| Aansluitmaat | DN 32 |
| Debiet | 28 m3/u |
| Druk | PN 6 |
| Temperatuur | -10...110 °C |
| Type klep | Mengventiel |
| Gewicht | 5.81 kg |
ESBE 3F 32 is een drieweg roterende mengklep met flensaansluiting PN6 (art.nr. 11100300, DN32). Deze dient voor het mengen of omschakelen van verwarmings- of koelwater in verwarmings- en koelsystemen, waar hij de temperatuur van het aangevoerde medium regelt.
De klep wordt toegepast in warmtewisselaarstations, ketelruimtes en technische ruimtes, waar verwarmingswater uit aanvoer en retour wordt gemengd of waar de doorstroming tussen twee circuits wordt omgeschakeld. Hij is geschikt voor verwarmings- en koelinstallaties met water volgens VDI 2035, eventueel met een mengsel van water en glycol (max. 50%) of ethanol (max. 28%). Dankzij de flensaansluiting PN6 is hij ook geschikt voor grotere systemen, waar schroefdraadkleppen doorgaans alleen bij kleinere afmetingen worden gebruikt.
Het klephuis is gemaakt van gietijzer EN-JL 1030, de schuif van messing CW 614N in combinatie met roestvast staal. De uitvoering is bestand tegen een mediumtemperatuur van −10 °C tot +110 °C en drukklasse PN6. De O-ringen zijn van EPDM. De interne lekkage bedraagt bij mengen max. 1,5% en bij omschakelen max. 1,0%, het maximale differentiële drukverlies is 50 kPa.
De 3F 32-klep is constructief afgestemd op ESBE-servomotoren en regelaars (bijvoorbeeld serie 90 of ARC300 en de regelaars CRA120/CRC120), zodat deze samen met de aandrijving een functionele regelset vormen zonder dat de compatibiliteit afzonderlijk hoeft te worden gecontroleerd.
Beide. De 3F-serie is bedoeld voor zowel het mengen van twee stromen naar één uitgang als voor het omschakelen van één ingaande stroom tussen twee uitgangen – afhankelijk van de aansluiting en de instelling van de servomotor.
Verwarmingswater volgens de norm VDI 2035, eventueel een mengsel van water en glycol tot 50% of water en ethanol tot 28%. De mediumtemperatuur mag tussen −10 °C en +110 °C liggen.
De klep is ontworpen voor samenwerking met ESBE-servomotoren, bijvoorbeeld met serie 90 (driepunts- of proportioneel signaal, 15 Nm) of met de regelaars CRA120 en CRC120 voor grotere systemen.
De klep heeft een flensaansluiting PN6 volgens EN 1092-2, afmeting DN32, met een boutgatafstand voor bouten van Ø15 mm (4 gaten). Het gewicht van de klep is 5,9 kg.
